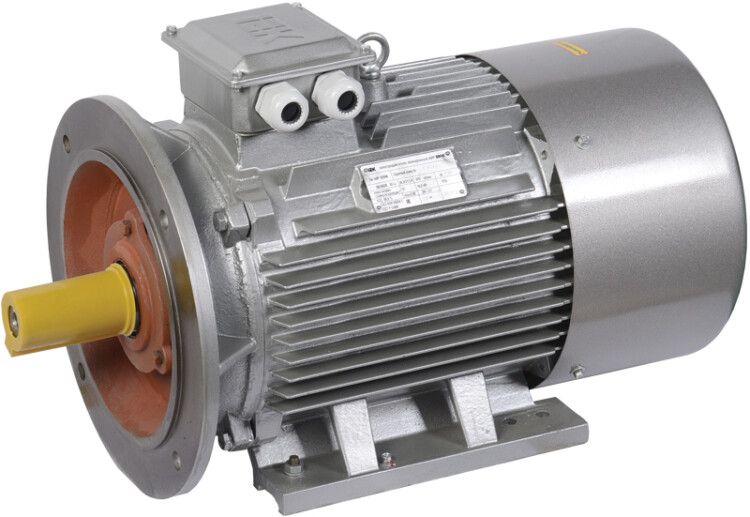

Электродвигатель АИР DRIVE 3ф 180M6 380/660В 18.5кВт 1000об/мин 2081 IEK DRV180-M6-018-5-1020

Электродвигатель трехфазный АИР 180M6 660В 18.5кВт 1000об/мин 2081 DRIVE - надёжный асинхронный двигатель от IEK (ИЭК) серии DRIVE, предназначенный для постоянной работы на промышленном оборудовании с нагрузкой до 18,5 кВт при напряжении 380 В. Артикул drv180-m6-018-5-1020 соответствует стандартному исполнению IM2081 и подходит для условий умеренного климата.

Назначение и область применения

Электродвигатель трехфазный АИР 180M6 660В 18.5кВт 1000об/мин 2081 DRIVE используется там, где требуется стабильная механическая мощность при низкой скорости вращения. Он применяется в системах с постоянной или слегка изменяющейся нагрузкой: насосах, вентиляторах, конвейерах, компрессорах, смесителях, станках с ЧПУ, затворах и задвижках. Подходит для установки в цехах обрабатывающей промышленности, на объектах ЖКХ, в горнодобывающем секторе и на транспорте.

Технические характеристики

• Мощность: 18,5 кВт - обеспечивает достаточную силу для средних и крупных механизмов
• Напряжение: 380 В (номинальное), 660 В - возможна работа в схеме “звезда” при высоком напряжении сети
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Частота вращения: 1000 об/мин - шестиполюсный двигатель, идеален для медленных процессов
• Ток: 36,9 А (при соединении “треугольник”), 21,3 А (при “звезде”) - важно правильно выбрать схему подключения
• КПД: 89 % - высокий уровень преобразования электроэнергии в механическую работу
• Коэффициент мощности: 0,82 - требует компенсации реактивной мощности в больших системах
• Защита: IP55 - защищён от пыли и струй воды, подходит для сырых и запылённых помещений
• Высота оси вращения: 180 мм - определяет габариты и тип крепления
• Типоразмер: 180 мм - соответствует стандартным рамам для монтажа
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C
• Монтажное исполнение: IM2081 - фланцевый крепление с валом на выходе, без лап
• Гарантия: 36 месяцев - подтверждена сертификатом по ГОСТ 51689

Совместимость и монтаж

Электродвигатель трехфазный АИР 180M6 660В 18.5кВт 1000об/мин 2081 DRIVE имеет фланцевое исполнение IM2081 - значит, он крепится через фланец к приводимому устройству, а не на лапы. Это исключает необходимость выравнивания по лапам, но требует точного совпадения фланца с приводом. Диаметр вала - стандартный для этого класса, но перед монтажом проверьте посадочные размеры ведущего элемента. Для подключения используйте кабель сечением не менее 10 мм2 (медный) при напряжении 380 В. При работе в схеме “звезда” напряжение питания должно быть 660 В - переключение возможно только при отключенном питании!

Безопасность и стандарты

Электродвигатель соответствует ГОСТ 51689 - основному стандарту для асинхронных двигателей в РФ. Степень защиты IP55 позволяет использовать его в условиях повышенной влажности, пыли и мытья оборудования струёй воды. Климатическое исполнение У2 гарантирует работоспособность в холодных регионах, но не предназначен для постоянной эксплуатации ниже -45 C. Наличие термозащиты внутри корпуса не предусмотрено - рекомендуется внешняя тепловая защита в контакторе.

Преимущества

• Высокий КПД - снижает расход электроэнергии на 10–15% по сравнению с более старыми моделями
• Фланцевое исполнение IM2081 - минимизирует люфт и вибрацию при передаче крутящего момента
• Шариковые подшипники - увеличивают срок службы и снижают потребность в обслуживании
• Стандартная габаритная привязка - легко заменить аналогичные модели других производителей
• Долгая гарантия - 3 года подтверждают качество сборки и материалов

Ограничения применения

• Не предназначен для частотного регулирования - при использовании с частотником возможен перегрев из-за недостаточной вентиляции
• Отсутствие внутренней термозащиты - требует обязательной установки теплового реле в цепи управления
• Запрещён монтаж в зонах с постоянными брызгами химических веществ - IP55 не защищает от агрессивных жидкостей
• Не рассчитан на длительную работу выше +40 C - в жарких цехах нужна принудительная вентиляция
• Нельзя использовать в качестве генератора - асинхронный двигатель не работает в режиме генерации без внешнего возбуждения

Примеры использования

• Насосная станция водоснабжения - привод для циркуляционного насоса с постоянной нагрузкой
• Ленточный конвейер на складе - движение грузов с небольшой скоростью и высоким моментом
• Вентилятор системы охлаждения цеха - обеспечивает воздушный поток при низких оборотах
• Смеситель для бетона - требует плавного пуска и устойчивости к пыли
• Затвор на трубопроводе - управление клапаном с помощью редуктора

Практические советы

• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда”. Переключение делается только при отключённом питании!
• Проверьте соответствие фланца привода и двигателя - расхождение даже на 0,5 мм вызывает вибрацию и быстрый износ подшипников
• Обеспечьте доступ к клеммной коробке для обслуживания - она расположена сверху, не закрывайте её стенками
• При установке в помещениях с высокой влажностью - используйте герметичные вводы и антикоррозийные покрытия на болтах
• Для продления срока службы - контролируйте температуру корпуса: если выше 80 C - проверьте вентиляцию и нагрузку
• Замена двигателя? Выбирайте точно такой же артикул drv180-m6-018-5-1020 - отличия в массе, моменте или вентиляции могут повлиять на работу всей системы
