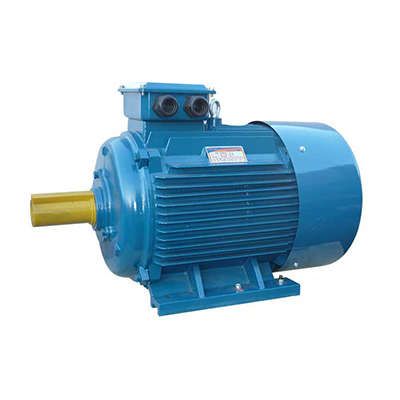

Электродвигатель (5АИ) 225 М2 55,0кВт 3000 об./мин. IM 1001 (лапы) | 01.01.213659 Элком ОРЛАН

Электродвигатель 5АИ 225 М2 55,0кВт 3000 об./мин. IM 1001 (лапы) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленных системах. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213659 соответствует серийному исполнению B3 с лапами.

Назначение и область применения

Электродвигатель 5АИ 225 М2 55,0кВт 3000 об./мин. IM 1001 (лапы) предназначен для длительной работы в стационарных установках, где требуется надёжная и энергоэффективная передача механической энергии. Применяется в системах с постоянной скоростью вращения: насосах, вентиляторах, компрессорах, конвейерах, лебёдках и другом грузоподъёмном оборудовании. Универсальное исполнение позволяет заменить двигатели марок А, АИР, 4А, 5А и аналогичных моделей.

Технические характеристики

• Мощность: 55 кВт (номинальная, при работе в режиме S1)
• Напряжение: 380/660 В - возможность подключения звездой или треугольником
• Частота: 50 Гц, переменный ток (трёхфазный)
• Частота вращения: 3000 об/мин (2 полюса)
• Ток: 100 А при 380 В
• КПД: 92,5% - высокая эффективность преобразования электроэнергии
• Коэффициент мощности: 0,91 - близок к оптимальному значению для промышленных двигателей
• Высота оси вращения: 225 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, горизонтальная установка
• Монтажное исполнение: IM1001 - то же самое, что B3; указывает на тип крепления
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, умеренный климат, сухое помещение
• Нормативы: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 225 М2 55,0кВт 3000 об./мин. IM 1001 (лапы) совместим со всеми стандартными приводами, имеющими посадочные размеры по ГОСТ. Крепление осуществляется через четыре лапы, расположенные по углам корпуса. Диаметр вала - стандартный для этой рамы, подходит под муфты, ремённые и цепные передачи. Для монтажа необходима ровная, жёсткая основа, способная выдерживать вибрацию. Обязательно проверьте соответствие посадочных размеров вала и фланца с приводным механизмом. Наличие лап исключает использование фланцевых креплений - для них выбирайте другие исполнения (например, IM3001).

Безопасность и стандарты

Двигатель соответствует требованиям ГОСТ Р 51689-2000 и международным нормам IEC 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности - например, на открытых площадках, в цехах с мойкой оборудования. Конструкция исключает доступ к токоведущим частям при работающем двигателе. Соответствует требованиям безопасности для промышленных установок класса II.

Преимущества

• Высокий КПД - снижает расход электроэнергии и тепловую нагрузку
• Широкий диапазон рабочих температур - подходит для холодных и жарких условий
• Закрытый исполнение с IP55 - долгий срок службы без частого обслуживания
• Универсальность - взаимозаменяем с большинством популярных моделей (АИР, 4А, 5А и др.)
• Поддержка доработки для частотного регулирования - можно адаптировать под ЧРП без замены двигателя

Ограничения применения

• Не предназначен для работы в агрессивных средах - кислоты, щёлочи, растворители - требуют специального исполнения (например, IP65 или с антикоррозийным покрытием)
• Не рекомендован для частого пуска/останова - оптимален для длительного режима S1
• При питании ниже 380 В возможен перегрев и снижение момента - необходимо соблюдать допустимые отклонения напряжения +-10%
• Не используется в качестве взрывозащищённого - для опасных зон нужны двигатели с маркировкой Ex
• Фланцевое крепление невозможно - только лапы (B3 / IM1001); для других вариантов нужна другая модель

Примеры использования

• Центробежный насос в системе водоснабжения промышленного объекта
• Осевой вентилятор в системе вентиляции цеха
• Лебёдка для перемещения грузов на складе
• Конвейерная лента в пищевом производстве
• Компрессор для подачи воздуха в технологические линии

Практические советы

• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда” - это указано на шильдике двигателя
• Обязательно проверьте правильность фазировки перед первым пуском - неверное чередование вызовет вращение в противоположную сторону
• Для продления срока службы смазывайте подшипники согласно графику производителя - обычно каждые 5–10 тыс. часов
• Если планируете использовать с частотным преобразователем - сообщите об этом при заказе: двигатель можно доработать для этого заранее
• При установке на вибрирующее основание используйте демпферные прокладки - особенно важно для двигателей с высокой мощностью
• Не открывайте крышку клеммной коробки во время работы - даже при IP55 внутренние части находятся под напряжением
