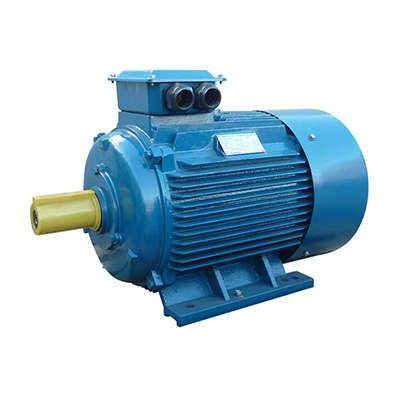

Электродвигатель (5АИ) 250 S6 45,0кВт 1000 об./мин. IM 1001 (лапы) | 01.01.213756 Элком ОРЛАН

Электродвигатель 5АИ 250 S6 45,0кВт 1000 об./мин. IM 1001 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленных системах. Он совместим с насосами, вентиляторами и грузоподъёмным оборудованием, работает от сети 380/660 В и соответствует стандартам ГОСТ Р 51689-2000.

Назначение и область применения

Электродвигатель 5АИ 250 S6 45,0кВт 1000 об./мин. IM 1001 предназначен для длительной работы в стационарных промышленных установках. Его используют там, где требуется устойчивый крутящий момент при низкой скорости вращения - например, в приводах крупных насосов, вентиляционных систем, лебёдок, элеваторов и конвейеров. Подходит для условий, где важна надёжность и долговечность, а не частое пускостопирование.

Технические характеристики

• Мощность: 45 кВт - обеспечивает высокую производительность при средней скорости вращения
• Частота вращения: 1000 об/мин - определяется числом полюсов (6) и частотой сети (50 Гц)
• Напряжение: 380/660 В - можно подключить звездой (660 В) или треугольником (380 В)
• Ток: 87 А - номинальный ток при работе на 380 В
• КПД: 91,4 % - высокий показатель эффективности преобразования энергии
• Коэффициент мощности: 0,87 - близок к оптимальному для промышленных двигателей
• Высота оси вращения: 250 мм - стандартный размер для монтажа на рамы и основания
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, без фланца
• Монтажное исполнение: IM1001 - аналогично B3, указывает на способ крепления
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C, в условиях умеренного климата
• Режим работы: S1 - непрерывный, без перерывов
• Частота питания: 50 Гц - только для сетей с промышленной частотой
• Нормативный документ: ГОСТ Р 51689-2000

Совместимость и монтаж

Электродвигатель 5АИ 250 S6 45,0кВт 1000 об./мин. IM 1001 имеет классическую компоновку: крепление на лапах (B3 / IM1001). Для установки необходима прочная плита или рама с отверстиями под болты M16–M20. Диаметр вала - стандартный для этой серии, совместим с муфтами, ремнями и зубчатыми передачами. Обратите внимание: подключение возможно как на 380 В (треугольник), так и на 660 В (звезда) - важно соблюсти схему в зависимости от доступного напряжения. Клеммная коробка расположена сверху, доступна для обслуживания.

Безопасность и стандарты

Двигатель сертифицирован по ГОСТ Р 51689-2000 и соответствует международным нормам IEC 60034. Степень защиты IP55 позволяет использовать его в помещениях с повышенной запылённостью и влажностью - например, на производствах, в цехах, на открытых площадках под навесом. Конструкция исключает попадание внутрь проводящей пыли и защищает от водяных струй. Соответствие ГОСТ 31606-2012 гарантирует безопасность при эксплуатации в промышленной среде.

Преимущества

• Высокий КПД снижает потери электроэнергии и уменьшает затраты на оплату счетов
• Закрытая конструкция с IP55 повышает срок службы в сложных условиях
• Поддержка двух напряжений (380/660 В) даёт гибкость при подключении
• Совместим с другими двигателями серии 5АИ, АИР, 4А - возможна замена без изменения креплений
• Возможна доработка для частотного регулирования - расширяет возможности управления скоростью

Ограничения применения

• Не предназначен для частых пусков - рекомендован только для режима S1 (непрерывная работа)
• Не следует применять в взрывоопасных зонах - отсутствует взрывозащита (Ex-исполнение)
• Рабочая температура выше +40 C требует принудительного охлаждения или снижения нагрузки
• При использовании с частотным преобразователем необходимо согласование с заводом-изготовителем - стандартная версия не оптимизирована для широкого диапазона частот
• Не подходит для мобильных устройств - вес более 300 кг, жесткая конструкция

Примеры использования

• Привод большого циркулярного насоса в системе водоочистки
• Вентилятор большой мощности в промышленном воздуховоде
• Лебёдка для перемещения тяжёлых контейнеров на складе
• Привод конвейера в пищевой или химической промышленности
• Подъёмник для оборудования в ремонтных мастерских

Практические советы

• При подключении проверьте схему соединения обмоток - неверное подключение (звезда вместо треугольника) приведёт к недогреву или перегрузке
• Убедитесь, что посадочные места на раме точно соответствуют габаритам двигателя - допуск по отверстиям +-1 мм
• Для продления срока службы используйте термореле и защиту от перегрузки по току - особенно при колебаниях напряжения
• Если нужна регулировка скорости - запросите модификацию с частотным управлением у производителя; стандартная версия не будет работать стабильно на частотах ниже 20 Гц
• Проверяйте герметичность клеммной коробки после монтажа - даже при IP55 влага может попасть через плохо закрытый люк
• При замене старого двигателя - сравните массу, габариты и тип крепления. Серия 5АИ взаимозаменяема с АИР, 4А, 5А, но не всегда с АД - уточняйте по чертежам
