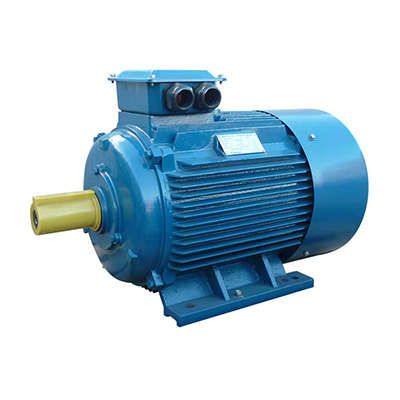

Электродвигатель (5АИ) 250 S8 37,0кВт 750 об./мин. IM 1001 (лапы) | 01.01.213760 Элком ОРЛАН

Электродвигатель 5АИ 250 S8 37,0кВт 750 об./мин. IM 1001 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для длительной работы в промышленном оборудовании. Он совместим с системами управления насосами, вентиляторами и грузоподъёмными механизмами, работает от сети 380/660 В и соответствует стандартам ГОСТ Р 51689-2000.

Назначение и область применения

Электродвигатель 5АИ 250 S8 37,0кВт 750 об./мин. IM 1001 предназначен для постоянной нагрузки в режиме S1. Его используют там, где требуется надёжная работа при высоких механических нагрузках и устойчивость к внешним воздействиям. Подходит для привода насосов, вентиляторов, конвейеров, лебёдок, компрессоров и другого оборудования с жёсткими характеристиками нагрузки.

Технические характеристики

• Мощность: 37 кВт
• Напряжение: 380 / 660 В (возможно подключение звезда/треугольник)
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 750 об/мин
• Количество полюсов: 8
• КПД: 92,5%
• Номинальный ток: 77,9 А
• Коэффициент мощности (cos φ): 0,78
• Высота оси вращения: 250 мм
• Степень защиты: IP55 (защита от пыли и струй воды из любого направления)
• Исполнение: B3 - установка на основание с горизонтальным валом
• Монтажное исполнение: IM1001 - аналогично B3, согласно IEC
• Климатическое исполнение: У2 - для умеренного климата, с возможностью эксплуатации при температуре от –45 C до +40 C
• Нормативный документ: ГОСТ Р 51689-2000

Совместимость и монтаж

Электродвигатель 5АИ 250 S8 37,0кВт 750 об./мин. IM 1001 имеет стандартную посадочную габаритную базу, что обеспечивает взаимозаменяемость с двигателями серий А, АИР, 4А, 5А и другими аналогичными моделями. Для монтажа используется фланцевый или опорный способ - в данном случае B3 (на раме). Крепление осуществляется через четыре болта на нижней плите корпуса. Диаметр вала соответствует стандартным муфтам и ремённым передачам. Обратите внимание: при использовании частотного преобразователя рекомендуется проверить совместимость с двигателем - производитель указывает возможность доработки для частотного регулирования, но требуются дополнительные меры по защите подшипников и изоляции.

Безопасность и стандарты

Электродвигатель 5АИ 250 S8 37,0кВт 750 об./мин. IM 1001 соответствует требованиям ГОСТ Р 51689-2000, ГОСТ 31606-2012 и международному стандарту МЭК 60034. Степень защиты IP55 позволяет использовать его в помещениях с повышенной запылённостью и влажностью, включая открытые площадки под навесом. Конструкция исключает доступ к токоведущим частям и снижает риск поражения электрическим током. Соответствие нормам гарантирует безопасную работу в условиях промышленных объектов.

Преимущества

• Высокий КПД - 92,5%, что снижает энергопотребление и тепловую нагрузку
• Защита IP55 - устойчивость к пыли и брызгам воды, увеличивает срок службы в сложных условиях
• Широкий диапазон рабочих температур - от –45 C до +40 C, допускает применение в холодных регионах
• Стандартные габариты и крепления - легко заменяется на аналоги других производителей
• Поддержка доработки под частотное управление - даёт гибкость при автоматизации процессов

Ограничения применения

• Не предназначен для кратковременных режимов (S2–S6) - использование вне S1 может вызвать перегрев
• Не следует применять в средах со взрывоопасными газами или пылью - степень защиты IP55 недостаточна для взрывозащищённых зон
• При работе от частотного преобразователя необходима обязательная установка выходных дросселей и фильтров - иначе есть риск повреждения изоляции обмотки
• Запрещено погружение в жидкости - IP55 не обеспечивает герметичность при полном погружении

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Лебёдки и подъёмники на складах и производствах
• Конвейерные системы в пищевой и химической промышленности
• Компрессоры для воздушных сетей

Практические советы

• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда”. Неправильное подключение приведёт к перегрузке или недогрузке двигателя.
• Проверьте соответствие посадочных размеров вала и фланца с приводимым оборудованием - высота оси 250 мм требует точного выравнивания.
• При эксплуатации в условиях низких температур (> –45 C) перед запуском прогрейте двигатель до комнатной температуры, чтобы предотвратить конденсацию влаги внутри.
• Для продления срока службы регулярно смазывайте подшипники - интервал зависит от условий, но обычно каждые 2000–4000 часов.
• Если планируете частотное регулирование - свяжитесь с производителем для уточнения наличия усиленной изоляции и термозащиты.
