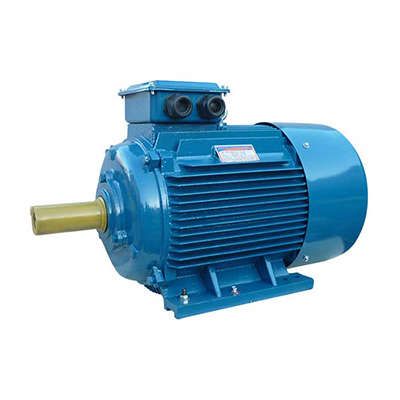

Электродвигатель (5АИ) 200 М4 37,0кВт 1500 об./мин. IM 1001 (лапы) | 01.01.213503 Элком ОРЛАН

Электродвигатель 5АИ 200 М4 37,0кВт 1500 об./мин. IM 1001 (лапы) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной нагрузки на насосах, вентиляторах и грузоподъёмном оборудовании. Модель соответствует стандартам ГОСТ и совместима с большинством аналогичных двигателей серий 5А, АИР, 4А.

Назначение и область применения

Электродвигатель 5АИ 200 М4 37,0кВт 1500 об./мин. IM 1001 (лапы) предназначен для длительной работы в промышленных системах с постоянной механической нагрузкой. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров и другого оборудования, требующего надёжного и стабильного крутящего момента. Установка выполняется на лапах (монтажное исполнение B3 / IM1001), что упрощает крепление к основанию без необходимости в специальных опорах.

Технические характеристики

• Мощность: 37 кВт (номинальная, режим S1)
• Напряжение: 380/660 В - возможность подключения звезда/треугольник
• Частота: 50 Гц
• Количество фаз: 3
• Частота вращения: 1500 об/мин (4 полюса)
• Ток: 70,9 А при 380 В
• КПД: 91%
• Коэффициент мощности (cos φ): 0,92
• Высота оси вращения: 200 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C
• Исполнение корпуса: закрытое, обдуваемое
• Нормативы: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 200 М4 37,0кВт 1500 об./мин. IM 1001 (лапы) взаимозаменяем с двигателями серий А, АИР, 4А, 5А и другими, имеющими те же габариты и крепёж. Монтаж осуществляется через четыре лапы, расположенные по углам основания. Посадочные размеры соответствуют ГОСТ - проверьте диаметр отверстий под болты и расстояние между ними перед установкой. Клеммная коробка доступна сверху, провода выводятся в три группы (U1-V1-W1 и U2-V2-W2) для переключения со звезды на треугольник. Для замены старого двигателя убедитесь, что высота оси (200 мм) и длина вала совпадают.

Безопасность и стандарты

Двигатель выполнен в соответствии с требованиями ГОСТ Р 51689-2000 и МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Климатическое исполнение У2 позволяет применять его в неотапливаемых помещениях, на открытых площадках и в холодных регионах при соблюдении допустимого температурного диапазона. Соответствие нормам гарантирует соответствие требованиям промышленной безопасности.

Преимущества

• Высокий КПД (91%) снижает энергопотребление и тепловую нагрузку
• Закрытое исполнение с защитой IP55 повышает долговечность в сложных условиях
• Поддержка двух напряжений (380/660 В) даёт гибкость при подключении
• Стандартные габариты обеспечивают простую замену на существующих линиях
• Возможность доработки для частотного регулирования - можно адаптировать под системы с ЧРП

Ограничения применения

• Не предназначен для кратковременных или повторно-кратковременных режимов (S2/S3) - используется только в режиме S1
• Не рассчитан на работу ниже -45 C или выше +40 C - требуется внешнее тепло- или холодоснабжение в экстремальных условиях
• Не имеет встроенного тормоза - для остановки под нагрузкой нужен внешний механизм
• Не взрывозащищён - нельзя использовать во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Насосные станции водоснабжения и канализации
• Вентиляционные установки в промышленных цехах
• Лебёдки и подъёмники на складах и производствах
• Конвейеры пищевой и химической промышленности
• Циркуляционные насосы в системах отопления крупных объектов

Практические советы

• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда” - неверное подключение вызовет перегрев или недостаточную мощность
• Перед первым запуском проверьте правильность вращения - при необходимости поменяйте местами любые две фазы
• Обеспечьте достаточную вентиляцию вокруг двигателя - даже при IP55 перегрев возможен при плохом воздухообмене
• Если планируете использование с частотным преобразователем - сообщите об этом при заказе; двигатель можно доработать для стабильной работы на низких оборотах
• Регулярно контролируйте состояние подшипников и уровень смазки - срок службы зависит от качества обслуживания
