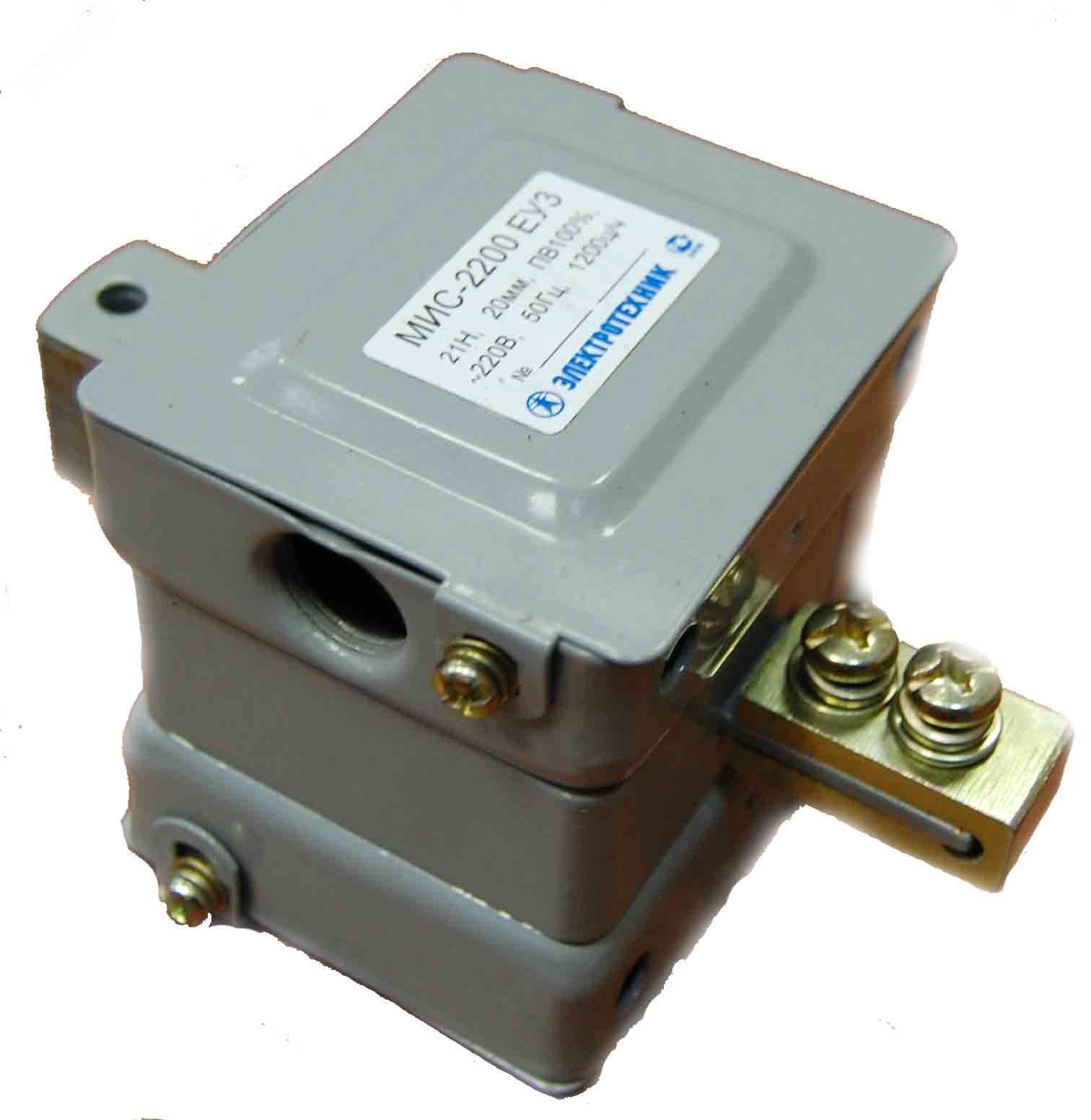

Электромагнит МИС-2200 ЕУ3 220В толкающее исполнение ПВ 100% IP20 с жесткими выводами Электротехник ET502257 МИС 2200 50Гц

Электромагнит МИС-2200 ЕУ3 220В толкающее исполнение ПВ 100% IP20 с жесткими выводами - устройство для дистанционного механического воздействия на исполнительные механизмы в промышленном оборудовании. Производится компанией Электротехник, артикулы et502257 и мис 2200 220в 50гц.

Назначение и область применения

Электромагнит МИС-2200 ЕУ3 предназначен для перемещения или удержания металлических деталей, рычагов, заслонок и других элементов через прямое магнитное усилие. Применяется в системах автоматизации: конвейерах, станках, клапанах, устройствах сброса, сортировочных линиях. Подходит для работы в условиях постоянного включения (ПВ 100%), когда требуется длительная работа без перерыва.

Технические характеристики

• Рабочее напряжение: 220 В переменного тока (частота 50 Гц)
• Тип исполнения: толкающее - магнит выталкивает шток при включении
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и воды
• Продолжительность включения: ПВ 100% - можно работать непрерывно без перегрева
• Температурный диапазон: от –40 C до +40 C
• Выводы катушки: жесткие - провода припаяны прямо к корпусу, не гнутся
• Рабочее положение: только вертикальное - установка горизонтально запрещена

Совместимость и монтаж

Жесткие выводы требуют прямой подводки к сети - не подходят для мобильных или часто перемещаемых систем. Для подключения используйте клеммную колодку или прямую пайку. Убедитесь, что расстояние между точками подключения соответствует расположению выводов на корпусе. Крепление осуществляется болтами через фланец - поверхность должна быть плоской и прочной. Нельзя использовать с гибкими кабелями без дополнительной фиксации - риск повреждения выводов.

Безопасность и стандарты

Электромагнит МИС-2200 ЕУ3 соответствует требованиям к промышленным электромагнитам для сетей переменного тока. Отсутствие сертификации по ГОСТ Р или IEC не указано - рекомендуется проверить документацию завода-изготовителя перед применением в регулируемых отраслях. IP20 не обеспечивает защиту от пыли и влаги - не применяйте в сырых, пыльных или открытых помещениях.

Преимущества

• Высокая надёжность при работе 24/7 благодаря ПВ 100%
• Максимальное усилие при толкающем исполнении - эффективно для выталкивания нагрузок
• Жесткие выводы снижают риск окисления и плохого контакта по сравнению с разъёмами
• Широкий диапазон совместимости с сетями 220–230 В - легко заменяет аналоги

Ограничения применения

• Не работает при горизонтальной или перевёрнутой установке - возможна потеря силы притяжения
• IP20 исключает использование во влажных средах, на улице, в цехах с брызгами воды или пылью
• Жесткие выводы не позволяют менять направление кабеля - сложнее монтировать в ограниченном пространстве
• Не подходит для частого включения-выключения свыше 120 раз в час - возможен перегрев

Примеры использования

• Закрывание/открытие люков на пищевых линиях
• Фиксация заготовок на станках ЧПУ
• Управление заслонками в системах вентиляции
• Автоматический сброс деталей с конвейера
• Активация тормозных механизмов в легких приводах

Практические советы

• Перед установкой проверьте, чтобы шток мог свободно двигаться - никаких заклиниваний
• Обязательно соблюдайте вертикальное положение - даже небольшой наклон снижает мощность
• Подключайте через предохранитель на 1–2 А - защита от скачков напряжения продлит срок службы
• Если нужна гибкая подводка - используйте внешний кабельный ввод с хомутами, не нагружая жесткие выводы
• При использовании в холодных помещениях ниже –10 C допускайте прогрев перед первым включением
