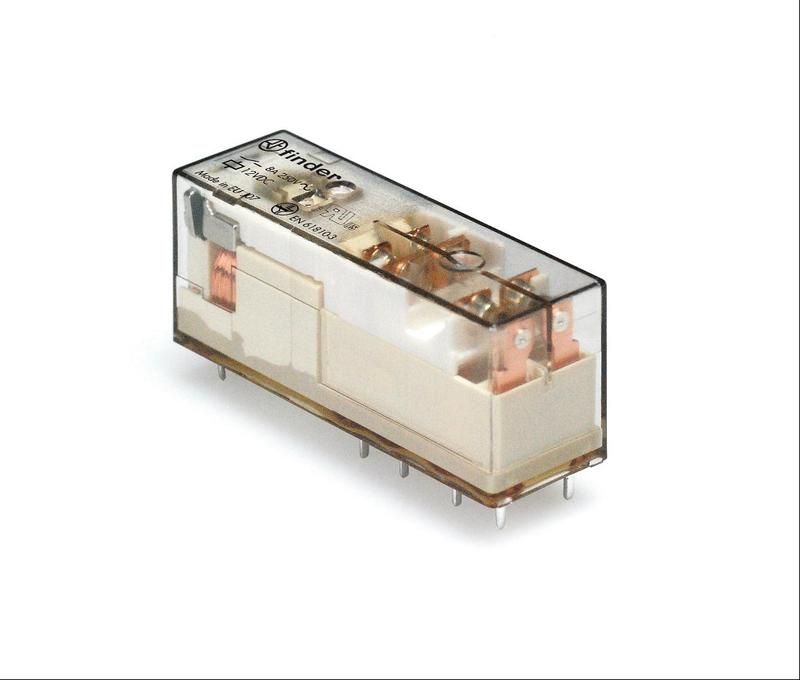

Электромеханическое реле безопасности (реле с принудительным управлением контактами); 2NO + 2NC; катушка 48В DC | 501490484220 Finder 50.14.9.048.4220

Реле безопасности Finder 50.14.9.048.4220 - это электромеханическое устройство с принудительным управлением контактами, предназначенное для надёжного отключения оборудования в системах аварийной остановки. Монтаж на печатную плату позволяет использовать его в компактных контроллерных модулях, где важна безопасность и соответствие нормам EN 61810-3.

Назначение и область применения

Реле безопасности Finder 50.14.9.048.4220 используется в системах управления оборудованием, требующих высокой степени отказоустойчивости. Его основная задача - обеспечить гарантированное размыкание цепей при срабатывании кнопки аварийной остановки или других сигналов безопасности. Подходит для установки в панели управления станков, конвейеров, роботов и другого промышленного оборудования, где требуется контроль за целостностью цепей безопасности.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 48 В DC
• Количество контактов: 2 нормально замкнутых (2NC) + 2 нормально разомкнутых (2NO)
• Общее количество выходов: 4 (все являются выходами безопасности)
• Номинальный ток контактов: 8 А
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к свариванию и износу
• Способ монтажа: поверхностный монтаж на печатную плату (SMT/PTH)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной среде
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Нормативный документ: EN 61810-3 - соответствует требованиям к реле безопасности категории 3 / PL d
• Сертификация: одобрены UL и TÜV
• Контроль отключения: да - гарантирует физическое разъединение цепи даже при отказе катушки
• Контроль цепи аварийной остановки: да - реализован принцип принудительного управления контактами

Совместимость и монтаж

Реле безопасности Finder 50.14.9.048.4220 рассчитано исключительно на монтаж на печатную плату. Для установки необходимы отверстия и дорожки, соответствующие габаритам корпуса. Катушка питается от постоянного напряжения 48 В - важно соблюдать полярность. Контакты AgSnO₂ совместимы с нагрузками переменного и постоянного тока до 8 А. Не используйте реле в схемах с импульсными нагрузками выше номинала - возможен преждевременный износ контактов.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 61810-3, который определяет требования к реле безопасности с принудительным управлением. Принцип действия гарантирует, что при отказе катушки или механическом заклинивании хотя бы один контакт остаётся в разомкнутом состоянии - предотвращает самопроизвольное включение. Сертификаты UL и TÜV подтверждают соответствие требованиям США и Европы. Это реле можно применять в системах класса безопасности PLd (по ISO 13849-1) и SIL 2 (по IEC 61508).

Преимущества

• Принудительное управление контактами - исключает возможность ложного срабатывания
• Контакты из AgSnO₂ - долговечны, устойчивы к окислению и свариванию
• Высокая степень надёжности - подтверждена сертификацией TÜV и UL
• Четыре независимых выхода безопасности - позволяют контролировать несколько цепей одним устройством
• Поддержка контроля целостности цепи аварийной остановки - снижает риск скрытых отказов

Ограничения применения

• Не предназначено для внешней установки - степень защиты IP20 не защищает от пыли, брызг и влаги
• Не рекомендуется для коммутации емкостных или индуктивных нагрузок выше 8 А - возможен пробой контактов
• Требуется точное соблюдение полярности при подключении катушки 48 В DC
• Не подходит для монтажа в шкафах без термостабилизации - при температуре выше +55C возможен перегрев
• Не имеет встроенной диагностики - контроль состояния цепи должен осуществляться внешними средствами

Примеры использования

• Панель управления промышленным роботом - реле отключает двигатель при нажатии Emergency Stop
• Конвейерная система - реле разрывает цепь питания привода при срабатывании светового занавеса
• Гидравлический пресс - использование двух NC-контактов для параллельного контроля двух каналов безопасности
• Автоматическая линия сборки - четыре выхода используются для отключения нескольких механизмов одновременно

Практические советы

• При проектировании платы учтите зазор между выводами реле и другими компонентами - минимальное расстояние 3 мм для избежания пробоя
• Используйте защитные диоды (flyback diode) параллельно катушке, чтобы снизить ЭМИ при отключении 48 В DC
• Для проверки работоспособности перед запуском системы - подайте напряжение на катушку и измерьте сопротивление между NO и NC контактами - они должны быть разомкнуты/замкнуты согласно логике
• Не заменяйте реле аналогичными устройствами без принудительного управления - это нарушит уровень безопасности системы
• При использовании в многоканальных системах - обязательно протестируйте взаимодействие всех четырёх выходов с контроллером безопасности
