Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 2CO 8A; Контакты AgNi | 415290240011 Finder 41.52.9.024.0011

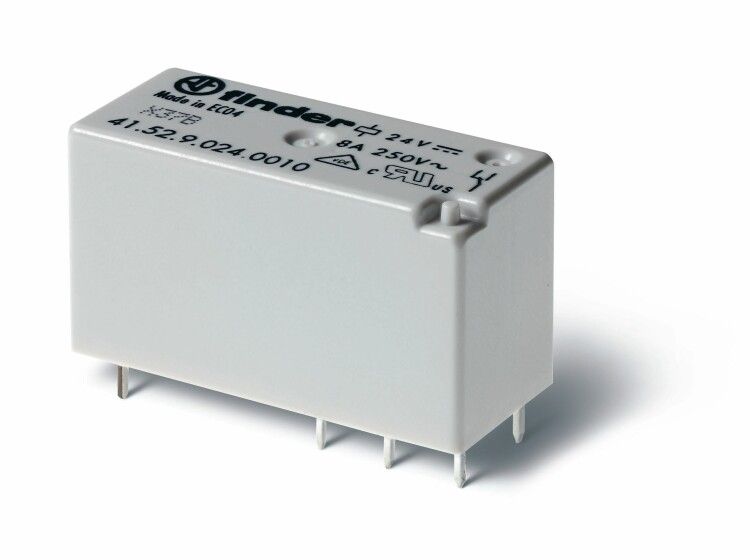

Электромеханическое реле Finder 41.52.9.024.0011 - компактное промежуточное реле с двумя переключающими контактами на 8 А, рассчитанное на постоянный ток 24 В и монтаж на печатную плату. Подходит для автоматизации устройств, где важна малая высота и надёжное коммутирование нагрузок.

Назначение и область применения

Реле Finder 41.52.9.024.0011 используется для управления слаботочными цепями с помощью сигналов от микроконтроллеров, PLC или других управляющих устройств. Благодаря низкопрофильному корпусу и стандартному шагу выводов 5 мм, его легко интегрировать в плотно укомплектованные печатные платы. Применяется в промышленной автоматике, системах управления оборудованием, бытовой электронике, медицинских устройствах и аппаратуре с ограниченным пространством.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 24 В DC
• Номинальный ток контактов: 8 А
• Количество контактов: 2 переключающие (2CO - два однополюсных переключающих контакта)
• Тип контактов: нормально открытый/нормально закрытый (NO/NC) - каждый контакт имеет оба состояния
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге, долговечен при переключении
• Способ монтажа: поверхностный монтаж на печатную плату (SMT/PTH)
• Шаг выводов: 5 мм - совместим со стандартными технологическими процессами пайки
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от влаги
• Климатическое исполнение: УХЛ4 - работает при температурах от −25 C до +55 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать катушку любым направлением
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле Finder 41.52.9.024.0011 совместимо с типичными технологиями сборки печатных плат: через-отверстие (THT) и частично с поверхностным монтажом (SMD) благодаря металлическим выводам. Шаг 5 мм соответствует стандартным габаритам для DIL-корпусов. Для монтажа используйте паяльник с контролируемой температурой - максимальная температура пайки не должна превышать 260 C более 10 секунд. Убедитесь, что отверстия в плате имеют диаметр 0,8–1,0 мм для обеспечения прочного соединения. Катушка требует стабилизированного напряжения 24 В DC; колебания выше +-10 % могут вызвать некорректное срабатывание.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую износостойкость). Сертифицировано для работы в промышленных условиях, включает внутреннюю изоляцию между катушкой и контактами, обеспечивающую безопасность при работе с сетевыми напряжениями.

Преимущества

• Низкая высота корпуса - позволяет использовать в тонких устройствах, где важно сохранить минимальный профиль
• Контакты AgNi - устойчивы к свариванию и эрозии, подходят для частых включений даже при индуктивных нагрузках
• Стандартный шаг 5 мм - упрощает проектирование плат и снижает риск ошибок при пайке
• Свободная поляризация - не требуется соблюдать полярность при подключении катушки
• Высокая надёжность при длительном использовании - срок службы до 10 млн операций при номинальной нагрузке

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг, пара или пыли
• Не рекомендуется для коммутации мощных индуктивных нагрузок (>100 ВА) без демпферных цепей
• Имеет ограничение по температуре окружающей среды: ниже −25 C и выше +55 C возможны отказы
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Не следует применять в цепях переменного тока - катушка рассчитана только на постоянный ток 24 В

Примеры использования

• Управление насосами, клапанами и нагревательными элементами в контрольно-измерительных приборах
• Переключение режимов работы в автономных системах автоматики (например, системы HVAC)
• Интерфейсы между микроконтроллерами (Arduino, STM32) и силовыми цепями 24 В
• Системы сигнализации и управления освещением в промышленных шкафах
• Автоматические тестовые стенды и оборудование для производства электроники

Практические советы

• При проектировании плат учтите, что реле выделяет тепло при длительной работе - обеспечьте достаточное расстояние до чувствительных компонентов
• Для индуктивных нагрузок (катушки, двигатели) установите параллельно контакту диод-шунт (flyback diode) для защиты от импульсов обратной ЭДС
• Проверяйте соответствие нагрузки: 8 А - это максимум для активной нагрузки (резистор); при индуктивной или емкостной нагрузке снижайте ток на 30–50%
• При замене аналогичного реле проверяйте не только напряжение катушки, но и тип контактов - здесь 2CO, а не 2NO или 1CO
• Храните реле в сухом месте - хотя корпус герметичен, попадание влаги на выводы может вызвать окисление
