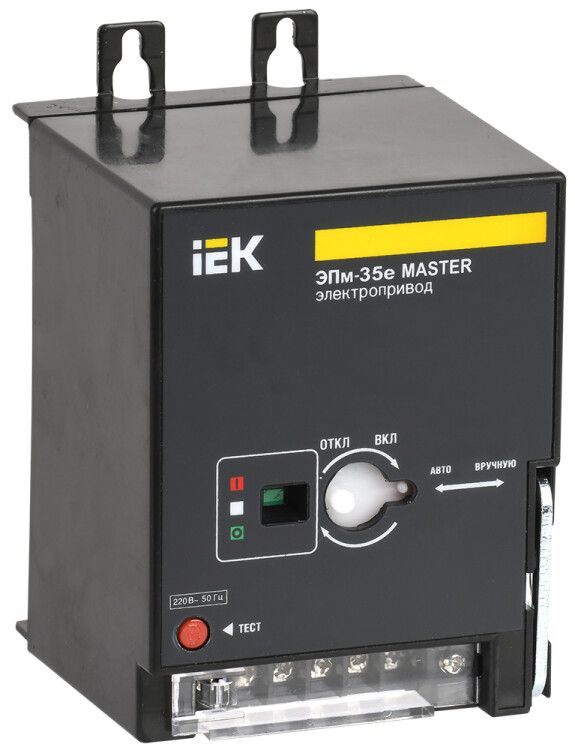

Электропривод ЭПм-35е 220В для ВА88-35 MASTER с электронным расцепителем - SVA31D-EP-02 IEK

Электропривод ЭПм-35е 220В с электронным расцепителем от IEK предназначен для дистанционного управления автоматическими выключателями серии ВА88 MASTER. Устройство позволяет включать и отключать нагрузку без физического доступа к аппарату, что особенно важно в распределительных щитах и системах АВР.

Назначение и область применения

Электропривод ЭПм-35е 220В с электронным расцепителем используется для удалённого управления автоматическими выключателями ВА88 MASTER. Он применяется там, где требуется оперативное отключение или включение цепи без необходимости подходить к шкафу - например, в главных распределительных щитах, вводно-распределительных устройствах (ВРУ), щитах управления и системах автоматического включения резерва (АВР).

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 220 В
• Тип привода: моторный - работает за счёт встроенного электродвигателя
• Температурный диапазон: от -25 C до +40 C - подходит для установки в неотапливаемых помещениях
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без замены
• Способ монтажа: крепится непосредственно на корпус автомата - не требует дополнительной рамки или крепёжных элементов

Совместимость и монтаж

Электропривод ЭПм-35е 220В с электронным расцепителем совместим только с автоматическими выключателями серии ВА88 MASTER. Монтаж выполняется путём защёлкивания на переднюю часть аппарата - никаких инструментов не требуется. Подключение проводов питания осуществляется к клеммам на боковой стенке привода. Перед установкой проверьте, чтобы зазор между приводом и корпусом автомата был минимальным - иначе механизм не сможет полностью сработать.

Безопасность и стандарты

Электропривод соответствует требованиям к стационарному электрооборудованию и проектировался для работы в составе коммутационных устройств. Прямые сертификаты по ГОСТ или IEC в описании не указаны - рекомендуется сверять соответствие нормам с документацией на выключатель ВА88 MASTER, так как привод является его компонентом.

Преимущества

• Не требует внешнего управления - работает от сети 220 В без дополнительных контроллеров
• Электронный расцепитель обеспечивает точное и быстрое срабатывание
• Монтируется прямо на выключатель - экономит место в шкафу
• Высокий срок службы (15 лет) снижает затраты на обслуживание

Ограничения применения

• Поддерживается только автоматический выключатель серии ВА88 MASTER - другие модели несовместимы
• Не предназначен для работы при температурах ниже -25 C или выше +40 C - избегайте установки в холодильных камерах или жарких технических помещениях
• Не имеет защиты от перегрузки по току - при аварии в цепи питания привода возможна его поломка; рекомендуется использовать с предохранителем или автоматом на входе
• Не подходит для частого циклического включения/выключения - оптимальная частота не более 1–2 раз в час

Примеры использования

• Система АВР: при отказе основного питания электропривод ЭПм-35е 220В с электронным расцепителем отключает повреждённую линию и включает резервную
• Централизованное управление: в крупном распределительном щите несколько приводов управляются через один пульт
• Промышленные линии: отключение оборудования на конвейере дистанционно при аварии
• Жилые дома с автоматическим вводом генератора: привод включает резервный контур при отключении света

Практические советы

• Перед установкой убедитесь, что выключатель ВА88 MASTER установлен правильно - привод не будет работать, если контакты не находятся в исходном положении
• Проверьте напряжение на клеммах привода до подключения - скачки выше 240 В могут повредить электронику
• При монтаже в шкафу с высокой запылённостью используйте герметичные крышки - хотя IP-класс не указан, попадание пыли внутрь механизма снижает надёжность
• Не закрывайте привод плотной крышкой - он нуждается в минимальном воздушном пространстве для теплоотвода
• Запомните артикул sva31d-ep-02 - это единственный код, который гарантирует совместимость с вашим выключателем ВА88 MASTER
