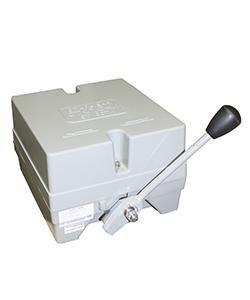

Электротехник ККП-1120 У2 рукоятка нормальная 12 групп 4-0-4 IP20 командоконтроллер (ЭТ) | ET011836

Командоконтроллер ККП-1120 У2 от Электротехник - это ручной управляющий аппарат с 12 группами контактов и схемой 4-0-4, предназначенный для управления низковольтными цепями в системах автоматизации. Модель ККП-1120 У2 с нормальной рукояткой и степенью защиты IP20 подходит для установки в пультах управления кранов, конвейеров и другого оборудования с электромагнитными приводами.

Назначение и область применения

Командоконтроллер ККП-1120 У2 используется для дистанционного управления цепями управления, включающими катушки контакторов, реле, преобразователи частоты и тиристорные регуляторы. Он не предназначен для коммутации силовых цепей высокого тока - только для сигналов управления. Подходит для установки в пультах управления кранов, элеваторов, конвейерных линий, станков с ЧПУ и других систем, где требуется последовательное переключение нескольких цепей при повороте рукоятки.

Технические характеристики

• Количество групп контактов: 12
• Схема переключения: 4-0-4 (четыре рабочих положения в одну сторону, нейтральное, четыре - в другую)
• Тип контактов: мостиковые, с серебряными контактными поверхностями
• Степень защиты: IP20 (защита от прикосновения пальцами и твердыми предметами >12,5 мм; без защиты от воды и пыли)
• Материал корпуса: алюминиевый сплав
• Привод: механический, через рукоятку нормального типа
• Количество кулачковых элементов: 12 (по 6 в каждом наборе)
• Рабочее напряжение: до 690 В переменного/постоянного тока (только для цепей управления)
• Гарантия: 2 года от производителя

Совместимость и монтаж

Командоконтроллер ККП-1120 У2 монтируется в панели управления или корпус пульта с помощью крепежных отверстий на боковой поверхности корпуса. Для подключения используются клеммы, расположенные внутри корпуса - провода заводятся через входные отверстия. Кулачковый блок с контактами является отдельным модулем, поэтому его можно заменить без демонтажа всего аппарата. Установка требует фиксации рукоятки в пределах допустимого угла поворота - не более +-45° от нейтрали. Обязательно соблюдайте посадочные габариты: корпус имеет жесткую форму, совместимую со стандартными пультами производства Электротехник.

Безопасность и стандарты

Командоконтроллер ККП-1120 У2 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 12.2.007.0. Напряжение в цепях управления не превышает безопасных значений, однако при работе с оборудованием необходимо соблюдать правила электроустановок. Аппарат не предназначен для работы во взрывоопасных зонах, в помещениях с повышенной влажностью или запыленностью - IP20 не обеспечивает защиту от пыли и влаги.

Преимущества

• Модульная конструкция: каждый из 12 кулачковых элементов можно заменить отдельно - снижаются расходы на ремонт и время простоя.
• Высокая надежность контактов благодаря серебряному покрытию - устойчивы к окислению и искрообразованию.
• Жесткий корпус из алюминиевого сплава выдерживает механические нагрузки, не горит и не деформируется при перегреве.
• Широкий выбор диаграмм включения: возможна индивидуальная настройка схемы контактов по запросу заказчика.
• Простота интеграции: легко встраивается в готовые пульты управления без доработки конструкции.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных сред - IP20 не защищает от попадания жидкости и частиц.
• Запрещено использовать для коммутации силовых цепей выше 10 А - только для управления катушками и сигнальными цепями.
• Не рекомендован для установки вне помещений или в местах с риском механических ударов без дополнительной защиты.
• Рукоятка не имеет самовозврата - оператор должен вручную переводить ее в нужное положение.
• Не поддерживает автоматическое переключение - только ручное управление.

Примеры использования

• Пульт управления мостового крана - переключение скоростей подъема и передвижения.
• Контрольный пульт конвейера с несколькими режимами работы: медленный ход, быстрый ход, остановка.
• Управление тиристорным регулятором мощности нагревательного элемента в термической печи.
• Переключение направления вращения двигателя насоса в системе охлаждения.

Практические советы

• При монтаже проверьте соответствие схемы контактов вашей системе управления - используйте документацию от производителя или диаграмму включения, указанную в заказе.
• Избегайте частых резких движений рукояткой - это снижает срок службы кулачкового механизма.
• Для длительной эксплуатации в пыльных помещениях установите ККП-1120 У2 внутрь герметичного кожуха с фильтром.
• При замене одного кулачкового элемента обязательно отключите питание и отметьте номер позиции - все 12 элементов имеют свою функцию в схеме.
• Если вам нужна нестандартная диаграмма включения - укажите её при заказе: производитель выполняет индивидуальные комплектации.
