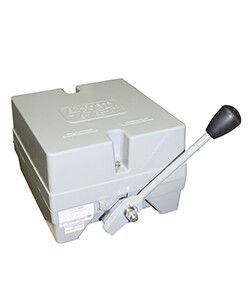

Командоконтроллер ККП-1122 У2 от Электротехник - это ручной управляющий аппарат с 12 группами контактов и схемой 4-0-4, предназначенный для управления низковольтными цепями в системах автоматизации. Модель ККП-1122 У2 с нормальной рукояткой и степенью защиты IP20 подходит для установки в пультах управления кранов, конвейеров и другого оборудования с электромагнитными приводами.

Назначение и область применения

Командоконтроллер ККП-1122 У2 используется для последовательного переключения цепей управления в системах автоматического и ручного управления. Он коммутирует сигналы на катушки контакторов, реле, преобразователи частоты, тиристорные регуляторы и другие слаботочные устройства. Подходит для применения в промышленных пультах управления кранами, элеваторами, конвейерами, станками с программируемой логикой работы. Назначен исключительно для контроля, а не для коммутации силовых цепей высокого тока.

Технические характеристики

• Количество групп контактов: 12
• Схема переключения: 4-0-4 (четыре активных положения в одну сторону, нейтральное, четыре - в другую)
• Степень защиты: IP20 (защита от прикосновения пальцами и крупными предметами, но не от пыли и воды)
• Тип рукоятки: нормальная (стандартная, не удлинённая, не с фиксацией)
• Материал корпуса: алюминиевый сплав
• Тип контактов: мостиковые, с серебряными контактными поверхностями
• Количество кулачковых элементов: 12 (по 6 в каждом наборе)
• Привод: механический, через рукоятку
• Гарантия: 2 года

Совместимость и монтаж

Командоконтроллер ККП-1122 У2 монтируется в панели управления или корпус пульта. Его контактный блок - самостоятельное изделие, которое можно встраивать в уже готовые системы управления. Для подключения используются клеммы, расположенные на тыльной стороне корпуса. Обязательно проверьте соответствие посадочных габаритов перед установкой. Рукоятка должна свободно поворачиваться без усилия; не допускается её жесткая фиксация или применение рычагов для увеличения момента. Монтаж возможен только в вертикальном или близком к нему положении - горизонтальная установка не рекомендована.

Безопасность и стандарты

Командоконтроллер ККП-1122 У2 соответствует требованиям к электрооборудованию для промышленного применения. Серебряные контакты обеспечивают надёжную коммутацию малых токов без сваривания. Алюминиевый корпус не поддерживает горение и устойчив к механическим нагрузкам. Однако, поскольку степень защиты IP20 не предполагает герметичности, устройство нельзя использовать во влажных, запылённых или взрывоопасных зонах без дополнительной защиты.

Преимущества

• Раздельные кулачковые элементы позволяют менять только один вышедший из строя модуль, а не всю сборку - снижаются расходы на ремонт.
• Высокая надёжность контактов благодаря серебряному покрытию и мостиковому типу соединения.
• Ударопрочный и пожаробезопасный корпус из алюминиевого сплава.
• Широкий выбор схем включения - модель ККП-1122 У2 имеет фиксированную схему 4-0-4, но производитель предлагает индивидуальные варианты по запросу.
• Легко интегрируется в существующие пульты управления без доработки конструкции.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 5 А и напряжения выше 440 В переменного/постоянного тока.
• IP20 не защищает от пыли и влаги - запрещено использование в открытых площадках, цехах с брызгами, паром или высокой влажностью.
• Не работает при температуре ниже -25C и выше +50C - требует соблюдения условий хранения и эксплуатации.
• Запрещено применение в качестве основного выключателя питания - только для управления вторичными цепями.

Примеры использования

• Пульт управления мостовым краном - переключение скоростей и направления движения.
• Контроль пуска и остановки конвейера с несколькими режимами работы.
• Управление тиристорным регулятором мощности нагревательного элемента.
• Автоматизация линии смены режимов работы технологической машины.

Практические советы

• Перед первым включением проверьте, чтобы рукоятка перемещалась плавно между всеми положениями - заедание может указывать на дефект кулачкового механизма.
• При проектировании пульта учтите, что ККП-1122 У2 занимает место под рукоятку шириной около 60 мм - используйте этот размер для расчёта габаритов.
• Для долгой службы не применяйте принудительное вращение рукоятки - максимальный момент не должен превышать 1,5 Нм.
• Если требуется изменённая схема контактов - обращайтесь к производителю до заказа: ККП-1122 У2 - одна из 80+ доступных модификаций, и другие схемы могут потребовать специального производства.
• При ремонте заменяйте только целые кулачковые элементы - не пытайтесь восстанавливать контакты самостоятельно.
