Электротехник ККП-1164 У2 рукоятка нормальная 12 групп 5-0-5 IP20 командоконтроллер (ЭТ) | ET011878

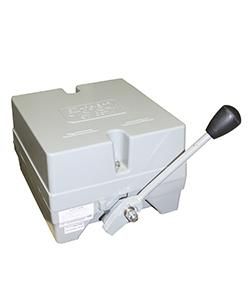

Командоконтроллер ККП-1164 У2 от Электротехник - это ручной аппарат управления с 12 группами контактов и диаграммой переключения 5-0-5, предназначенный для управления слаботочными цепями в системах автоматизации. Артикул et011878 подходит для установки в пультах кранов, конвейеров и других оборудования с низковольтным управлением.

Назначение и область применения

Командоконтроллер ККП-1164 У2 используется для дистанционного управления цепями катушек контакторов, реле, преобразователей частоты и тиристорных регуляторов. Он применяется там, где требуется последовательное включение нескольких цепей при перемещении рукоятки через фиксированные положения. Подходит для установки в пультах управления кранами, элеваторами, конвейерами, станками с программируемым порядком работы.

Технические характеристики

• Количество групп контактов: 12
• Диаграмма переключения: 5-0-5 (пять активных положений в одну сторону, нейтральное, пять - в другую)
• Тип контактов: мостиковые, с серебряными контактными поверхностями
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: алюминиевый сплав
• Привод: механический от рукоятки нормального типа
• Число кулачковых элементов: 12 (по одному на каждую группу контактов)
• Гарантия производителя: 2 года

Совместимость и монтаж

Командоконтроллер ККП-1164 У2 представляет собой модульный блок: кулачковый механизм с контактами, подшипниками и фиксатором собран в единый узел, который легко встраивается в пульты управления. Для монтажа требуется отверстие под рукоятку и крепление болтами к стенке пульта. Обратите внимание: посадочный диаметр рукоятки соответствует стандартным требованиям для промышленных пультов. Монтаж выполняется при отключенном питании. Напряжение питания не влияет на сам аппарат - он работает как коммутирующее устройство, поэтому подключается к цепям управления (обычно до 250 В AC/DC).

Безопасность и стандарты

Изделие соответствует требованиям к аппаратам ручного управления в соответствии с ГОСТ Р МЭК 60947-5-1. Серебряные контакты обеспечивают надежную коммутацию малых токов без сваривания. Корпус из алюминиевого сплава не поддерживает горение и устойчив к механическим повреждениям. Однако IP20 не предусматривает защиту от пыли и влаги - применение вне закрытых щитов или в сырых помещениях недопустимо.

Преимущества

• Раздельные кулачковые элементы позволяют менять только один вышедший из строя элемент, а не всю рейку - снижаются затраты на ремонт.
• Ударопрочный корпус из алюминиевого сплава выдерживает вибрацию и случайные удары в промышленной среде.
• Высокая надежность контактов благодаря серебряным пластинам и мостиковому типу соединения.
• Гибкая настройка: возможна сборка по индивидуальной диаграмме включения по запросу заказчика.
• Легкая интеграция в существующие системы управления благодаря унифицированному форм-фактору.

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для управления (токи до 6 А).
• Защита IP20 исключает использование во влажных, пыльных или открытых зонах.
• Не имеет функций аварийной блокировки или самоудержания - требует постоянного удержания рукоятки в положении.
• Не рекомендован для частого переключения более 120 раз в час - риск быстрого износа контактов.

Примеры использования

• Пульт управления грузовым краном: переключение скоростей подъема и передвижения через 5-0-5 положений.
• Автоматическая линия: запуск этапов технологического процесса по заранее заданной последовательности.
• Конвейерная система: управление направлениями движения и остановками с помощью одного ручного органа.
• Оборудование с тиристорными регуляторами: изменение мощности нагрева или скорости двигателя вручную.

Практические советы

• Перед установкой проверьте соответствие диаграммы включения вашей схеме управления - можно заказать индивидуальный вариант.
• При замене кулачкового элемента используйте оригинальные запчасти - совместимость гарантируется только заводом-производителем.
• Не допускайте попадания жидкостей внутрь корпуса - даже капли могут вызвать короткое замыкание при высокой плотности контактов.
• Проверяйте свободное движение рукоятки после монтажа - заедание увеличивает нагрузку на механизмы и снижает срок службы.
• Артикул et011878 и модель ККП-1164 У2 имеют широкую распространенность - запасные части и сервис поддерживаются большинством поставщиков электрооборудования.
