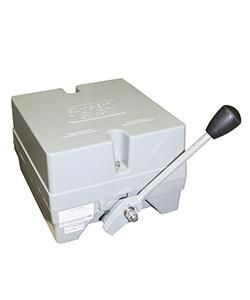

Электротехник Командоконтроллер ККП-1121 У2 рукоятка нормальная 12 групп 5-0-5 IP20 (ЭТ) | ET011837

Командоконтроллер ККП-1121 У2 от Электротехник - это ручной управляющий аппарат с 12 группами контактов и позицией «5-0-5», предназначенный для коммутации слаботочных цепей управления в системах автоматизации. Модель ККП-1121 У2 с нормальной рукояткой и степенью защиты IP20 подходит для установки внутри пультов управления, где требуется точное последовательное переключение цепей.

Назначение и область применения

Командоконтроллер ККП-1121 У2 используется для дистанционного управления оборудованием через слаботочные цепи. Он переключает сигналы на катушки контакторов, реле, преобразователи частоты, тиристорные регуляторы и другие устройства управления. Подходит для применения в крановых системах, конвейерах, технологических линиях и других объектах, где нужна программируемая последовательность включения/выключения.

Технические характеристики

• Количество групп контактов: 12
• Схема переключения: 5-0-5 (пять активных положений в одну сторону, нейтральное, пять - в другую)
• Степень защиты: IP20 (защита от доступа пальцами и крупных предметов, но не от пыли и воды)
• Тип контактов: мостиковые, с серебряными контактными поверхностями
• Материал корпуса: алюминиевый сплав
• Привод: механический, от рукоятки
• Фиксация положений: механический фиксатор с упорами
• Рабочая температура: не указано - применять в помещениях с умеренным климатом

Совместимость и монтаж

Командоконтроллер ККП-1121 У2 представляет собой модульный блок: кулачковый механизм с контактами, подшипниками и фиксатором - это отдельное изделие, которое можно встраивать в пульты управления. Для монтажа необходимо:

• Установить блок в подготовленную нишу пульта с учетом габаритов корпуса;
• Закрепить его винтами (крепеж не входит в комплект);
• Подключить провода к контактным зажимам согласно диаграмме включения;
• Обеспечить свободный ход рукоятки без препятствий.

Не требует специальных инструментов для подключения - все контакты доступны с лицевой стороны. Рекомендуется использовать кабели с жилами до 1,5 мм2.

Безопасность и стандарты

Командоконтроллер ККП-1121 У2 соответствует требованиям к аппаратам ручного управления в электроустановках. Серебряные контакты обеспечивают надежную коммутацию малых токов без сваривания. Корпус из алюминиевого сплава не поддерживает горение и не передает теплоту. Однако IP20 не позволяет использовать аппарат во влажных, запыленных или наружных условиях - он предназначен исключительно для внутреннего монтажа в закрытых щитах и пультах.

Преимущества

• Модульная конструкция: каждый из 12 кулачковых элементов заменяется отдельно - не нужно менять весь блок при выходе одного из них из строя.
• Высокая долговечность: благодаря качественным материалам и двухнаборной контактной системе срок службы значительно выше, чем у одноблоковых аналогов.
• Гибкая настройка: возможна индивидуальная диаграмма включения контактов по запросу заказчика - подходит под уникальные алгоритмы управления.
• Ударопрочность и пожаробезопасность: корпус из алюминиевого сплава выдерживает механические нагрузки и не воспламеняется.
• Простота интеграции: легко встраивается в уже существующие пульты управления кранами и станками.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных сред - IP20 не обеспечивает защиту от этих факторов.
• Не предназначен для коммутации силовых цепей (токи выше 5 А, напряжение выше 440 В AC / 250 В DC - не рекомендованы).
• Не работает при температуре ниже -20C и выше +50C - данные не указаны явно, но алюминиевый корпус и пластиковые детали не рассчитаны на экстремальные условия.
• Требует ручного управления - несовместим с автоматическими системами без дополнительных интерфейсов.

Примеры использования

• Пульт управления крановой тележкой - переключение скоростей и направления движения.
• Контрольный пульт конвейерной линии - последовательный запуск нескольких двигателей.
• Аппарат управления тиристорным нагревателем - плавное изменение мощности через 10 позиций.
• Система управления насосной станцией - включение/выключение насосов в заданном порядке.

Практические советы

• Перед монтажом проверьте диаграмму включения контактов - она должна совпадать с вашей схемой управления. Диаграммы есть в документации производителя.
• Избегайте попадания металлической стружки или пыли внутрь корпуса - даже при IP20 грязь может вызвать заклинивание механизма.
• При замене кулачкового элемента используйте оригинальные запчасти - нестандартные детали могут нарушить синхронность работы всех 12 групп.
• Не прилагайте чрезмерных усилий при повороте рукоятки - фиксатор имеет четкие упоры, и принудительное движение может повредить кулачки.
• Для длительной эксплуатации периодически осматривайте контакты на окисление - при необходимости протирайте их спиртом и мягкой тканью.
