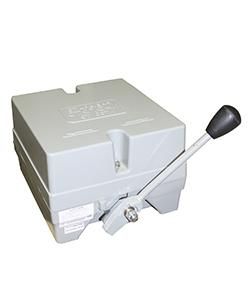

Электротехник ККП-1124 У2 рукоятка нормальная 12 групп 4-0-4 IP20 командоконтроллер (ЭТ) | ET011840

Командоконтроллер ККП-1124 У2 от Электротехник - это ручной аппарат управления для коммутации слаботочных цепей в системах автоматизации. Он используется для управления контакторами, реле, преобразователями частоты и другими устройствами контроля через последовательную смену положений рукоятки. Артикул et011840 соответствует модели с 10–12 группами контактов и схемой 4-0-4, защищённой до уровня IP20.

Назначение и область применения

Командоконтроллер ККП-1124 У2 предназначен для ручного управления электрическими цепями малой мощности - в первую очередь, для включения/выключения катушек контакторов, реле и других управляющих устройств. Подходит для установки в пультах управления кранами, конвейерами, технологическими линиями и другим оборудованием, где требуется точная последовательность включения цепей.

Используется там, где нужна программа переключений: например, при запуске двигателя по ступеням, изменении направления вращения или управлении скоростью. Модель с схемой 4-0-4 имеет три фиксированных положения рукоятки: «вперёд», «ноль», «назад» - каждое из них активирует свою группу контактов.

Технические характеристики

• Модель: ККП-1124 У2
• Производитель: Электротехник
• Артикул: et011840
• Число групп контактов: 10 или 12 (зависит от комплектации)
• Схема работы: 4-0-4 - три положения рукоятки с равным числом активируемых контактов в каждом из крайних положений
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов >12,5 мм; не защищен от воды и пыли
• Тип контактов: мостиковые, серебряные - обеспечивают надёжную коммутацию при малых токах
• Работа с токами: предназначены для цепей управления (не для силовых нагрузок выше 5 А)
• Привод: механический - поворот рукоятки перемещает кулачковый барабан
• Корпус: алюминиевый сплав - прочный, легкий, не горючий

Совместимость и монтаж

Командоконтроллер ККП-1124 У2 монтируется в пульты управления, щиты или корпуса оборудования. Его контактный блок - самостоятельный модуль, который можно легко заменить без демонтажа всего устройства.

Подключение выполняется к клеммам на тыльной стороне корпуса. Для правильной сборки важно соблюдать порядок подключения проводов согласно схеме 4-0-4: первые четыре контакта активируются при повороте рукоятки влево, следующие - вправо, между ними - нулевое положение.

Не требует внешнего питания - работает исключительно как механический переключатель. Совместим со всеми стандартными кулачковыми пультами управления, имеющими посадочные габариты, соответствующие корпусу ККП-1124.

Безопасность и стандарты

Командоконтроллер ККП-1124 У2 соответствует требованиям к устройствам управления низковольтных цепей. Степень защиты IP20 гарантирует безопасность при работе внутри закрытых помещений, но не допускает эксплуатацию во влажной среде, на улице или в местах с высокой запылённостью.

Контакты выполнены из серебряного сплава - снижают риск сваривания при коммутации. Корпус из алюминиевого сплава не распространяет пламя и не нагревается до опасных температур даже при длительной работе.

Преимущества

• Высокая долговечность благодаря раздельному исполнению кулачковых элементов - можно менять только один из 12 возможных элементов, а не всю рейку
• Удобство сервиса: ремонт сводится к замене одного вышедшей из строя детали, а не всего механизма
• Гибкая настройка: производитель предлагает более 80 вариантов схем включения - можно заказать индивидуальное исполнение
• Простота интеграции: компактный корпус легко встраивается в любые пульты управления
• Гарантия 2 года от производителя Электротехник

Ограничения применения

• Не применяется в цепях с током выше 5 А - только для управления, а не для прямой коммутации двигателей
• Защита IP20 не позволяет использовать в помещениях с повышенной влажностью, на открытых площадках или в зонах с брызгами жидкости
• Не рекомендован для частых операций более 60 раз в минуту - возможен быстрый износ механизмов
• Требует жесткой фиксации - вибрация может вызвать самопроизвольное переключение

Примеры использования

• Пульт управления мостовым краном - переключение между скоростями и направлениями движения
• Контроль пуска трёхступенчатого двигателя насоса
• Управление режимами работы конвейера (старт, останов, реверс)
• Переключение режимов термического оборудования с помощью реле
• Автоматизация линии с несколькими этапами - каждый шаг активируется одним положением рукоятки

Практические советы

• При выборе проверьте количество групп контактов - модель может выпускаться с 10 или 12 группами. Убедитесь, что выбранная схема 4-0-4 совпадает с вашей логикой управления
• Учитывайте посадочные размеры корпуса перед установкой - он должен точно входить в нишу пульта
• Не используйте в условиях, где есть возможность попадания воды, металлической стружки или химических паров - IP20 недостаточно
• При замене кулачкового элемента обязательно отключите питание и отметьте номер контакта - чтобы не перепутать схему
• Для увеличения срока службы избегайте резких движений рукоятки - плавный поворот продлит жизнь подшипникам и фиксаторам
