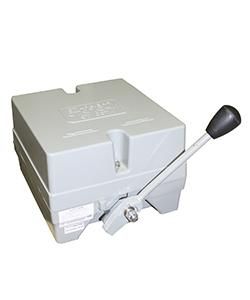

Электротехник ККП-1101 У2 рукоятка нормальная 12 групп 4-0-4 IP20 командоконтроллер (ЭТ) | ET011813

Командоконтроллер ККП-1101 У2 от Электротехник - это ручной аппарат управления с 12 группами контактов и схемой 4-0-4, предназначенный для коммутации слаботочных цепей управления в системах автоматизации. Артикул et011813 подходит для установки в пультах кранов, станков и других оборудования с низковольтным управлением.

Назначение и область применения

Командоконтроллер ККП-1101 У2 используется для дистанционного управления электрическими приводами через цепи управления: катушки контакторов, реле, преобразователи частоты, тиристорные регуляторы. Он не предназначен для коммутации силовых цепей высокого тока - только для сигналов управления.

Области применения: крановые механизмы, конвейеры, технологическое оборудование с несколькими режимами работы. Подходит для сборки в пульты управления, где требуется последовательное переключение нескольких функций одной рукояткой.

Технические характеристики

• Количество групп контактов: 12
• Схема положений рукоятки: 4-0-4 (4 рабочих положения в одну сторону, нейтральное, 4 рабочих положения в другую)
• Защита корпуса: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Тип контактов: мостиковый, с серебряными контактными поверхностями - обеспечивают надежную коммутацию малых токов
• Материал корпуса: алюминиевый сплав - легкий, прочный, не поддерживающий горение
• Привод: механический от поворотной рукоятки с фиксацией положений
• Гарантия: 2 года от производителя

Совместимость и монтаж

Командоконтроллер ККП-1101 У2 имеет модульную конструкцию: контактный блок с кулачковым механизмом можно демонтировать отдельно от корпуса. Это позволяет легко заменить его в уже собранном пульте без переделки проводки.

Подключение выполняется к клеммам на тыльной стороне корпуса. Максимальный ток коммутируемых цепей - до 6 А (переменного/постоянного тока). Для монтажа требуются отверстия под крепления - стандартные размеры указаны в чертежах производителя.

Рекомендуется использовать с предохранителем в цепи управления для защиты от коротких замыканий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ Р 50030.5.2 для аппаратов управления. Отсутствие защиты от влаги (IP20) делает его пригодным только для внутреннего монтажа в сухих помещениях без воздействия пыли, брызг или химических веществ.

Преимущества

• Модульная конструкция: каждый из 12 кулачковых элементов заменяется отдельно - снижаются расходы на ремонт
• Высокая долговечность: серебряные контакты и качественные подшипники обеспечивают работу более 1 млн циклов
• Устойчивость к механическим нагрузкам: алюминиевый корпус выдерживает удары и вибрации
• Гибкая программа: возможна доработка диаграммы включения контактов под специфические задачи заказчика

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для открытых площадок или помещений с повышенной влажностью - IP20 не обеспечивает защиту от воды и пыли
• Не предназначен для коммутации силовых цепей выше 6 А - риск сваривания контактов
• Требуется точное соблюдение усилия поворота рукоятки - чрезмерное давление может повредить кулачковый механизм

Примеры использования

• Пульт управления грузовым краном: перемещение по оси X/Y, подъем/опускание, скорость движения
• Станок с несколькими скоростями резания: переключение между 8 режимами + нейтральное положение
• Ленточный конвейер с реверсом и двумя скоростями: 4 положения вперед, 4 назад, нейтраль
• Автоматическая линия с последовательным запуском этапов: каждое положение рукоятки активирует один шаг программы

Практические советы

• Перед монтажом проверьте соответствие диаграммы включения вашей схеме управления - убедитесь, что нужные контакты замыкаются в правильных положениях
• При использовании в вибрирующих средах дополнительно закрепите корпус антивибрационными прокладками
• Не используйте смазку внутри корпуса - она привлекает пыль и может вызвать заклинивание кулачков
• Для длительной эксплуатации рекомендован ежегодный контроль состояния контактов - особенно после 500 тыс. операций
• Запасные кулачковые элементы для ККП-1101 У2 совместимы со всеми командоконтроллерами серии ККП - удобно для пополнения запчастей
