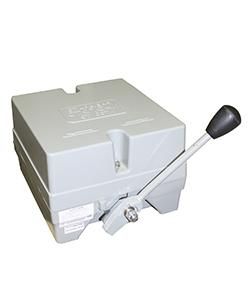

Электротехник ККП-1102 У2 рукоятка нормальная 12 групп 5-0-5 IP20 командоконтроллер (ЭТ) | ET011814

Командоконтроллер ККП-1102 У2 от Электротехник - это ручной аппарат управления с 12 контактными группами и схемой 5-0-5, предназначенный для коммутации слаботочных цепей управления в системах автоматизации. Артикул et011814 подходит для установки в пультах кранов, конвейеров и другого оборудования с низковольтными управляющими цепями.

Назначение и область применения

Командоконтроллер ККП-1102 У2 используется для дистанционного управления оборудованием через слаботочные цепи: катушки контакторов, реле, преобразователи частоты, тиристорные регуляторы. Он не предназначен для коммутации силовых цепей высокого тока - только для сигналов управления.

Области применения:

• Управление электрокранами и подъёмниками;
• Контроль работы конвейерных линий;
• Автоматизация технологических установок с несколькими режимами работы;
• Пульты управления в промышленных зонах с ограниченным доступом.

Технические характеристики

• Количество контактных групп: 12
• Схема переключения: 5-0-5 (5 активных положений в каждую сторону от нулевой позиции)
• Степень защиты: IP20 - защита от прикосновения к опасным частям и от крупных твердых предметов, но не от воды и пыли
• Тип контактов: мостиковые, серебряные - обеспечивают надёжную коммутацию малых токов
• Материал корпуса: алюминиевый сплав - легкий, прочный, не поддерживающий горение
• Привод: механический от рукоятки нормального типа (не самовозвратная)
• Гарантия производителя: 2 года

Совместимость и монтаж

Командоконтроллер ККП-1102 У2 представляет собой модульный блок: кулачковый механизм с контактами, подшипниками и фиксатором установлен в корпусе. Для монтажа требуется:

• Подготовить место в пульте управления с отверстием под рукоятку;
• Закрепить корпус болтами (крепёж не входит в комплект);
• Подключить провода к контактным выводам согласно схеме 5-0-5;
• Не требует специальных инструментов - достаточно отвёртки и тестера для проверки контактов.

Рукоятка имеет жесткую фиксацию в каждом положении - перемещение между позициями происходит с характерным щелчком. Напряжение питания для управления - до 250 В переменного или постоянного тока.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления промышленного назначения. Отсутствие защиты от влаги и пыли (IP20) делает его пригодным только для внутреннего монтажа в закрытых пультах. Не применяйте в помещениях с повышенной влажностью, сыростью или наличием металлической пыли без дополнительной герметизации корпуса.

Преимущества

• Модульная конструкция: каждый из 12 кулачковых элементов можно заменить отдельно - снижаются расходы на ремонт и простои.
• Высокая надёжность контактов благодаря серебряному покрытию - минимум нагара и окисления даже при частых переключениях.
• Жёсткая фиксация положений рукоятки исключает случайные изменения режима работы.
• Легкий алюминиевый корпус устойчив к механическим повреждениям и не нагревается при длительной работе.
• Широкий выбор схем включения - возможность заказа нестандартных диаграмм при необходимости.

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг и пыли.
• Не используйте для коммутации силовых цепей выше 10 А - только для управления катушками и сигнализацией.
• Требуется установка внутри защитного корпуса или пульта - открытый монтаж недопустим.
• Не рекомендован для применений с частыми вибрациями без дополнительной амортизации.

Примеры использования

• Пульт управления грузоподъёмным краном: 5 положений вперёд - медленный/быстрый ход; 5 назад - аналогично; ноль - остановка.
• Контроль скорости конвейера: 11 позиций - плавная регулировка от минимальной до максимальной скорости.
• Переключение режимов термической печи: нагрев / выдержка / остывание - три основных состояния с промежуточными.

Практические советы

• Проверьте соответствие схемы 5-0-5 вашей системе управления перед монтажом - изменить её после сборки невозможно.
• При замене одного кулачкового элемента отключите питание и отметьте номер контакта - все 12 элементов имеют свою функцию.
• Для продления срока службы избегайте резких движений рукоятки - она работает по механизму с фиксацией, а не по пружине.
• Если планируете использовать в помещении с пылью - установите ККП-1102 У2 в герметичный кожух с фильтром.
• Артикул et011814 совместим со всеми стандартными пультами, где предусмотрен крепёж под корпус ККП-1102.
