Электротехник ККП-1114 У2 рукоятка нормальная 6 групп 4-0-4 IP20 командоконроллер (ЭТ) | ET010456

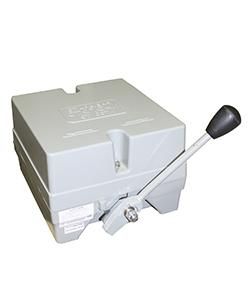

Командоконтроллер ККП-1114 У2 от Электротехник - это ручной управляющий аппарат с шестью группами контактов и схемой 4-0-4, предназначенный для коммутации слаботочных цепей управления. Модель с нормальной рукояткой и степенью защиты IP20 подходит для установки внутри пультов управления, где требуется точное переключение сигналов на оборудование с низким напряжением.

Назначение и область применения

Командоконтроллер ККП-1114 У2 используется для дистанционного управления оборудованием через слаботочные цепи. Он переключает сигналы на катушки контакторов, реле, преобразователи частоты, тиристорные регуляторы и другие устройства управления. Подходит для систем, где важна последовательность включения/выключения - например, в крановых механизмах, конвейерах, лифтах, станках с программируемой логикой.

Технические характеристики

• Тип: командоконтроллер с механическим кулачковым механизмом
• Число групп контактов: 6
• Схема переключения: 4-0-4 (четыре рабочих положения в одну сторону, нейтральное, четыре - в другую)
• Степень защиты: IP20 (защита от доступа пальцами и твердыми предметами >12,5 мм; не защищен от воды и пыли)
• Тип рукоятки: нормальная (стандартная, не экстренная, не фиксируемая)
• Материал корпуса: алюминиевый сплав
• Контакты: мостиковые, с серебряными контактными поверхностями
• Количество кулачковых элементов: 12 (по 6 в каждом наборе)
• Гарантия: 2 года

Совместимость и монтаж

Командоконтроллер ККП-1114 У2 монтируется в пульты управления, щиты или корпуса оборудования. Его контактный блок - отдельное сборочное изделие, которое можно встраивать в уже готовые системы. Для установки требуются крепления M4 или аналогичные, соответствующие габаритам корпуса. Обязательно проверьте совпадение оси рукоятки с отверстием в пульте. Напряжение на контактах - до 690 В переменного или 440 В постоянного тока, ток - до 6 А. Не используйте для прямого управления мощными нагрузками - только для управления другими устройствами (например, реле).

Безопасность и стандарты

Изделие соответствует требованиям к аппаратам ручного управления согласно ГОСТ Р 50030.5.1 и ГОСТ Р 50030.5.2. Серебряные контакты обеспечивают надежную коммутацию без сваривания при малых токах. Конструкция исключает самопроизвольное перемещение рукоятки благодаря фиксатору положений. Однако IP20 не позволяет использовать ККП-1114 У2 во влажных, пыльных или агрессивных средах - для таких условий нужны модели с высшей степенью защиты.

Преимущества

• Разборная конструкция: каждый из 12 кулачковых элементов можно заменить отдельно - не нужно менять весь блок.
• Высокая долговечность: серебряные контакты и прочный алюминиевый корпус снижают износ даже при частых переключениях.
• Универсальность: возможна адаптация диаграммы включения под заказ - подходит для специализированных задач.
• Легкая интеграция: компактный размер и стандартизированная форма позволяют легко встраивать в пульты кранов и других машин.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запыленности или агрессивной среды - IP20 не обеспечивает защиту от пыли и брызг.
• Запрещено применять для коммутации силовых цепей выше 6 А или напряжения выше 690 В переменного тока.
• Не имеет автономной блокировки - рукоятка не фиксируется в положении, поэтому требует постоянного контроля оператора.
• Не рекомендован для использования вне помещений или в местах с риском механических повреждений.

Примеры использования

• Управление скоростью и направлением движения электрокрана через три положения: “вперед”, “стоп”, “назад” + дополнительные функции.
• Переключение режимов работы конвейера: медленный ход / быстрый ход / пауза / реверс.
• Управление пуском и торможением двигателя через реле и контакторы в системе автоматизации.
• Настройка последовательности включения нескольких нагревательных элементов в термической печи.

Практические советы

• При монтаже убедитесь, что рукоятка свободно проворачивается без трения - проверьте зазор между корпусом и пультом.
• Для длительной эксплуатации периодически проверяйте состояние контактов - особенно после 10–15 тысяч циклов переключений.
• Если нужна другая диаграмма включения - обращайтесь к производителю: ККП-1114 У2 можно заказать с индивидуальной схемой.
• Не используйте этот командоконтроллер вместо кнопочного поста - он не предназначен для одиночных импульсов, только для многопозиционного управления.
• Артикул et010456 - это именно модель с нормальной рукояткой и схемой 4-0-4. Перед заказом сверьте с чертежом вашей системы.
