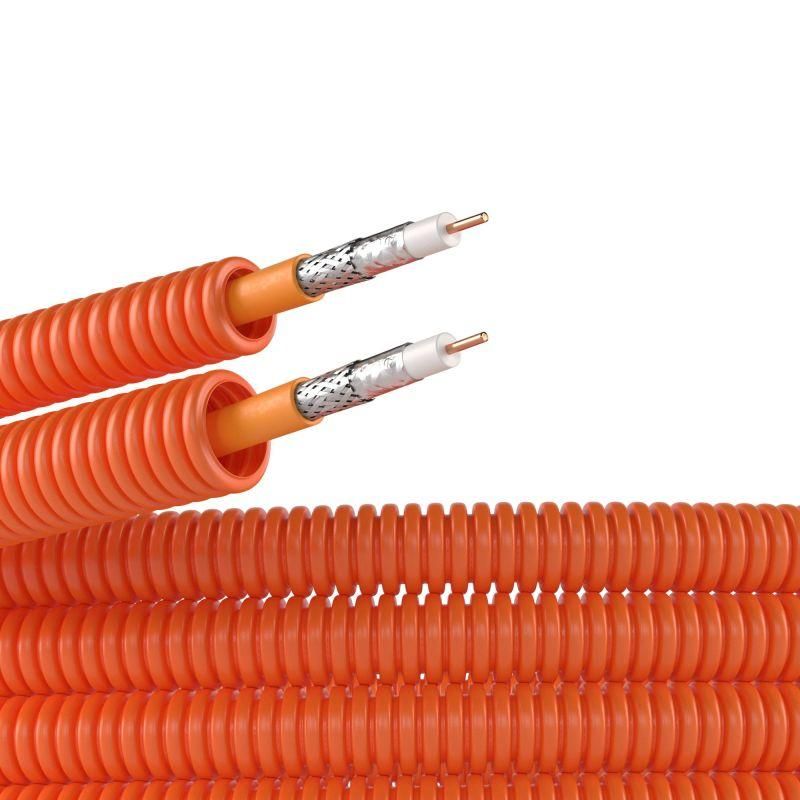

Электротруба ПНД гибкая гофрированная д. 20 мм, цвет оранжевый, с коаксиальным кабелем SAT нг(А)-HF, 100 м | 7VE920100 DKC ДКС

Электротруба ПНД гибкая гофрированная диаметр 20 мм цвет оранжевый нг(A)-HF, с коаксиальным кабелем, 100 м от DKC (ДКС) - готовое решение для быстрой прокладки коаксиального сигнального кабеля в скрытых системах. Артикул 7ve920100 позволяет сразу укладывать кабель без дополнительной протяжки.

Назначение и область применения

Электротруба ПНД гибкая гофрированная диаметр 20 мм цвет оранжевый нг(A)-HF, с коаксиальным кабелем, 100 м предназначена для скрытой прокладки коаксиальных кабелей в стенах, стяжках полов и монолитных конструкциях. Подходит для передачи видеосигнала, антенного сигнала и других слаботочных систем. Уже подготовленная сборка исключает необходимость самостоятельной протяжки кабеля через трубу.

Технические характеристики

• Материал трубы: полиэтилен низкого давления (ПНД)
• Наружный диаметр: 19,5 мм
• Внутренний диаметр: 14,5 мм
• Длина: 100 метров (в бухте)
• Цвет: оранжевый
• Температурный диапазон эксплуатации: от –45 C до +90 C
• Степень защиты IP55: защищена от пыли и струй воды с любого направления
• Кабель внутри: коаксиальный SAT, класс экранирования A, волновое сопротивление 75 Ом, диаметр по изоляции 4,8 мм, тип исполнения нг(A)-HF (не распространяет горение, малая дымообразование и токсичность)
• Количество кабелей: один

Совместимость и монтаж

Электротруба ПНД гибкая гофрированная диаметр 20 мм цвет оранжевый нг(A)-HF, с коаксиальным кабелем, 100 м совместима со стандартными фиксирующими элементами для гофрированных труб: хомутами, скобами, креплениями на дюбели. Монтаж выполняется в штробы, пазы или под стяжку. Гофра легко гнётся, что позволяет проходить через изгибы без потери целостности кабеля. Кабель уже установлен - не требует усилий по затяжке. Для оконечивания используйте стандартные F-коннекторы и разъёмы для коаксиальных кабелей.

Безопасность и стандарты

• Кабель соответствует требованиям нг(A)-HF: не поддерживает горение, выделяет минимальное количество дыма и токсичных веществ при нагреве
• Степень защиты IP55 обеспечивает надёжную работу в условиях повышенной влажности и запылённости
• Материал ПНД устойчив к воздействию щелочей, кислот и большинства органических растворителей

Преимущества

• Коаксиальный кабель уже протянут внутрь трубы - экономия времени на монтаже до 50%
• Защита кабеля от перегибов, порезов и механических повреждений во время укладки
• Оранжевый цвет обеспечивает визуальное отличие от других коммуникаций (например, силовых проводов)
• Высокая гибкость ПНД-гофры позволяет прокладывать трассы даже в труднодоступных местах
• Решение полностью готово к использованию - нет необходимости закупать трубу и кабель отдельно

Ограничения применения

• Не предназначен для открытой прокладки под прямыми солнечными лучами - ПНД со временем теряет эластичность при УФ-воздействии
• Не рекомендуется использовать в контакте с острыми металлическими краями без дополнительной защиты
• Внутренний диаметр 14,5 мм не позволяет заменить кабель после монтажа - нельзя протянуть другой провод
• Не применяется для высоковольтных сетей - только для слаботочных систем (до 50 В)

Примеры использования

• Подключение спутниковых антенн к TV-приёмникам в многоквартирных домах
• Прокладка видеокамер в системах наблюдения (CCTV) в стенах и полу
• Установка антенных распределительных систем в офисах и жилых комплексах
• Монтаж сигналов управления в автоматических системах зданий

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба был не менее 5× наружного диаметра трубы (≈10 см) - иначе есть риск деформации кабеля
• При укладке в бетонную стяжку убедитесь, что труба не пережата арматурой - используйте пластиковые поддерживающие крепления
• Обрезая трубу, используйте ножницы по пластику - рез должен быть ровным, без заусенцев, которые могут повредить изоляцию кабеля
• При работе в холоде (ниже –20 C) согрейте бухту перед размоткой - ПНД становится более хрупким
• Артикул 7ve920100 - единственный вариант с уже встроенными кабелем; если нужна другая длина или цвет - выбирайте другие модели серии Octopus
