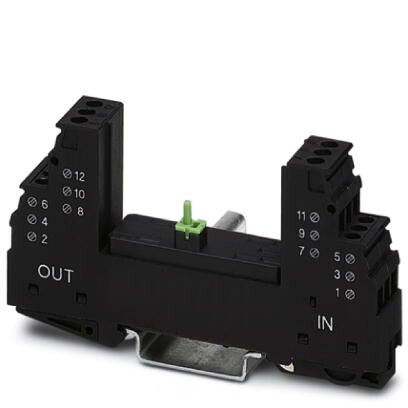

Базовый элемент для защиты от перенапряжений PT 2X2+F-BE | 2839224 Phoenix Contact

Базовый элемент для защиты от перенапряжений PT 2x2+F-BE от Phoenix Contact предназначен для установки в распределительных щитах как часть модульной системы защиты от импульсных перенапряжений. Этот компонент обеспечивает базовую защиту для электрооборудования, защищая его от скачков напряжения, возникающих из-за грозовых разрядов или коммутационных процессов.

Назначение и область применения

Базовый элемент для защиты от перенапряжений PT 2x2+F-BE используется в качестве начального уровня защиты (I+II класс) в системах молниезащиты. Он устанавливается на DIN-рейку в главном распределительном щите здания и работает совместно с другими модулями защиты, снижая уровень импульсного напряжения до безопасных значений перед тем, как он попадает на чувствительное оборудование.

Подходит для объектов с высокой вероятностью воздействия перенапряжений: промышленные цеха, жилые дома, офисные здания, транспортная инфраструктура, энергообъекты.

Технические характеристики

• Тип устройства: Базовый элемент для защиты от перенапряжений
• Форм-фактор: Модульный, для монтажа на DIN-рейку
• Количество полюсов: 2x2 + F (два входа, два выхода, фиксирующий контакт)
• Максимальное рабочее напряжение: 230/400 В переменного тока
• Номинальный ток импульса (8/20 мкс): 50 кА
• Уровень ограничения напряжения (Up): ≤ 1,5 кВ
• Степень защиты: IP20
• Рабочая температура: от –40 °C до +80 °C
• Цвет корпуса: серый

Совместимость и монтаж

Базовый элемент для защиты от перенапряжений PT 2x2+F-BE совместим со всеми модулями серии PT от Phoenix Contact, которые имеют одинаковый интерфейс подключения. Установка осуществляется на DIN-рейку типа 35 мм. Клеммы предназначены для проводов сечением от 0,5 до 25 мм². Подключение выполняется через винтовые зажимы — необходимо затянуть их моментом 0,5–0,6 Н·м.

Обязательно соблюдайте полярность: L/N подключаются к входным клеммам, нагрузка — к выходным. Фиксирующий контакт (F) позволяет механически закрепить устройство в сборке и предотвращает случайное выскальзывание.

Безопасность и стандарты

Базовый элемент для защиты от перенапряжений PT 2x2+F-BE соответствует требованиям IEC 61643-11 и EN 61643-11. Произведён в соответствии с директивами ЕС по электромагнитной совместимости и безопасности оборудования.

Преимущества

• Высокая надёжность благодаря проверенной технологии оксидно-цинковых варисторов
• Интегрированная система сигнализации состояния (визуальный индикатор работоспособности)
• Герметичная конструкция предотвращает попадание пыли и влаги внутрь корпуса
• Легко заменяемый — при выходе из строя не требует демонтажа всей группы
• Совместим с системами управления и удалённого мониторинга через дополнительные модули

Ограничения применения

• Не предназначен для прямой защиты от постоянного тока — применяется только в сетях переменного тока 50/60 Гц
• Не заменяет основную систему молниезащиты (молниеотводы, заземление); является её дополнением
• Не рассчитан на длительное воздействие сверхтоков — после многократных срабатываний требуется проверка и возможная замена
• Не следует использовать вне помещений без дополнительной защиты от осадков и прямого солнечного света

Примеры использования

• Главный ввод питания в многоэтажном жилом доме
• Щит автоматизации на производственной линии
• Распределительный шкаф насосной станции
• Электрошкаф серверной комнаты
• Зона питания лифтового оборудования

Практические советы

• Перед установкой убедитесь, что сечение кабеля соответствует заявленному диапазону — слишком тонкий провод может перегреваться, слишком толстый — не войдёт в клемму
• При использовании нескольких модулей в одном ряду оставьте между ними минимальный зазор 10 мм для лучшего теплоотвода
• Проверяйте состояние индикатора работы каждые 6 месяцев — если цвет изменился с зелёного на красный, замените базовый элемент для защиты от перенапряжений PT 2x2+F-BE немедленно
• Не используйте этот элемент как самостоятельное решение — всегда сочетайте его с вторым уровнем защиты (например, PT 2x2+F-MO) для комплексной защиты
• При проектировании учтите, что PT 2x2+F-BE имеет посадочный размер 17,5 мм — убедитесь, что в вашем щите достаточно места для всех модулей
