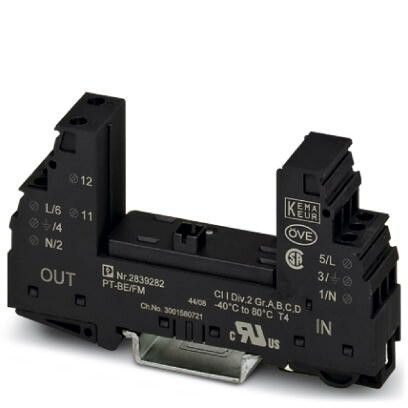

Базовый элемент для защиты от перенапряжений, тип 3 PT-BE/FM | 2839282 Phoenix Contact

Базовый элемент для защиты от перенапряжений, тип 3 PT-BE/FM от Phoenix Contact предназначен для установки на DIN-рейку и обеспечивает защиту электрооборудования от импульсных перенапряжений третьего уровня. Этот элемент используется в составе систем защиты, особенно в энергетических технологиях, где важна надёжность и компактность.

Назначение и область применения

Базовый элемент для защиты от перенапряжений, тип 3 PT-BE/FM применяется в качестве модульного компонента в распределительных щитах для защиты оборудования от высокочастотных импульсов напряжения, возникающих вследствие грозовых разрядов или коммутационных процессов. Он работает совместно с другими устройствами защиты, формируя многоступенчатую систему (тип 1+2+3). Подходит для использования в энергетических технологиях: подстанциях, насосных станциях, системах автоматизации объектов ЖКХ и промышленной инфраструктуры.

Технические характеристики

• Количество полюсов: 3 - позволяет защищать три фазы сети одновременно;
• Способ монтажа: DIN-рейка 35 мм - стандартный способ крепления для промышленных щитов;
• Взрывопроверенное исполнение: Да - соответствует требованиям безопасности во взрывоопасных зонах (области с риском воспламенения от искр или нагрева);
• Тип защиты: Type 3 - предназначена для оконечной защиты, снижает остаточные перенапряжения до безопасного уровня после первичных устройств типа 1 и 2.

Совместимость и монтаж

Базовый элемент для защиты от перенапряжений, тип 3 PT-BE/FM устанавливается на стандартную DIN-рейку 35 мм. Для работы требуется подключение к фазным проводникам и PE-проводнику. Устройство не требует внешнего питания. Совместим с другими модулями Phoenix Contact из серии защиты от перенапряжений, которые можно комбинировать в одном шасси. Монтаж выполняется при отключённом питании. Клеммы рассчитаны на жилы сечением до 2,5 мм2.

Безопасность и стандарты

Изделие выполнено во взрывозащищённом исполнении и соответствует нормам IEC 61643-11 для устройств типа 3. Применение в зонах с повышенной опасностью взрыва подтверждено сертификатами, что делает его допустимым для использования в соответствии с требованиями ГОСТ Р 51330.10–99 и ATEX.

Преимущества

• Модульная конструкция - легко заменить при выходе из строя без демонтажа всего щита;
• Устойчивость к механическим воздействиям и температурным колебаниям благодаря прочному корпусу;
• Взрывозащита исключает возможность искрообразования даже при аварийном режиме;
• Поддержка трёхполюсной схемы - оптимально для трёхфазных сетей 400 В.

Ограничения применения

• Не является самостоятельным средством защиты - обязательно использовать в сочетании с устройствами типа 1 и/или 2;
• Не предназначен для постоянного действия на рабочее напряжение - только для ограничения кратковременных импульсов;
• Работает только в сетях переменного тока; не подходит для цепей постоянного тока;
• Запрещено применять вне указанных условий окружающей среды (температура, влажность, наличие агрессивных веществ).

Примеры использования

• Щит управления насосной станцией в нефтегазовой отрасли;
• Распределительный пункт на промышленном предприятии с частотными преобразователями;
• Автоматизированные системы освещения и контроля в зонах с потенциально взрывоопасной средой;
• Объекты энергетической инфраструктуры, расположенные в районах с высокой грозовой активностью.

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети и класса защиты устройства - базовый элемент PT-BE/FM рассчитан на 400 В AC;
• При использовании в нескольких щитах рекомендуется сохранять одинаковое количество уровней защиты (например, все три этапа: тип 1→2→3);
• Учитывайте посадочный размер: устройство занимает одну ширину модуля на DIN-рейке - планируйте место для других компонентов;
• После срабатывания или при появлении индикатора отказа - немедленно замените элемент, так как он теряет защитные свойства;
• Для обслуживания используйте только оригинальные запчасти и комплектующие от Phoenix Contact - совместимость с аналогами не гарантируется.
