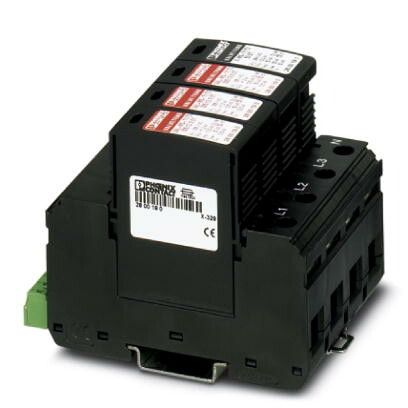

Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 VAL-MS-T1/T2 335/12.5/3+1-FM | 2800183 Phoenix Contact

Разрядник для защиты от импульсных перенапряжений типа 1/2 VAL-MS-T1/T2 335/12.5/3+1-FM от Phoenix Contact предназначен для защиты электрооборудования от высоковольтных импульсов, вызванных грозовыми разрядами и коммутационными процессами. Устройство устанавливается на входе энергосистемы здания и обеспечивает защиты - тип 1 и тип 2 - в одном корпусе.

Назначение и область применения

Разрядник для защиты от импульсных перенапряжений типа 1/2 VAL-MS-T1/T2 335/12.5/3+1-FM защищает электрические сети напряжением до 400 В переменного тока от скачков напряжения, возникающих при прямых или близких ударах молнии, а также при включении мощной нагрузки. Подходит для установки в распределительных щитах жилых, промышленных и общественных зданий. Особенно эффективен там, где есть чувствительная автоматика, серверы, системы управления или оборудование с дорогой электроникой.

Технические характеристики

• Тип защиты: совмещённый тип 1 + тип 2 (по IEC 61643-11)
• Номинальное рабочее напряжение (U_n): 335 В AC
• Токовая способность (I_imp, тип 1): 12,5 кА (10/350 мкс)
• Токовая способность (I_max, тип 2): 12,5 кА (8/20 мкс)
• Конфигурация: 3 фазы + N + PE (3+1)
• Индикация состояния: механический индикатор отказа (FM = Failure Mode)
• Степень защиты: IP20
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

Разрядник для защиты от импульсных перенапряжений типа 1/2 VAL-MS-T1/T2 335/12.5/3+1-FM монтируется на стандартную DIN-рейку внутри распределительного шкафа. Для работы требуется подключение трёх фаз, нулевого провода и защитного заземления. Клеммы рассчитаны на медные провода сечением от 1,5 до 35 мм2. Обязательно соблюдать минимальное расстояние между этим устройством и последующими защитными уровнями (тип 2 или 3) - рекомендовано не менее 10 метров кабеля или установленный дроссель.

Безопасность и стандарты

Разрядник соответствует требованиям стандарта IEC 61643-11 и EN 61643-11. Индикатор отказа FM позволяет визуально определить, что устройство вышло из строя и требует замены. Это предотвращает ситуацию, когда система остаётся без защиты, но индикатор не показывает этого.

Преимущества

• Объединяет функции двух уровней защиты (тип 1 и тип 2) в одном модуле - экономит место в щите.
• Высокий токовый запас (12,5 кА) обеспечивает надёжную работу даже при сильных грозовых разрядах.
• Функция FM гарантирует своевременную замену после срабатывания - снижает риск аварии.
• Поддерживает систему TN-S и TT с отдельным PE-проводом.

Ограничения применения

• Не предназначена для постоянного протекания тока через себя - работает только во время импульса.
• Не применяется в сетях постоянного тока или напряжением выше 400 В AC.
• Не заменяет основную систему молниезащиты (молниеотводы, заземление); является её дополняющим элементом.
• Не следует использовать в условиях повышенной влажности вне закрытых шкафов - степень защиты IP20 не предусматривает воздействия воды.

Примеры использования

• Главный ввод питания в многоэтажном доме перед главным распределительным щитом.
• Энергообъекты: насосные станции, компрессорные, тепловые пункты.
• Производственные цеха с ЧПУ-станками, роботами, частотными преобразователями.
• Центры обработки данных, серверные комнаты - как первый уровень защиты перед UPS и стабилизаторами.

Практические советы

• Перед установкой проверьте соответствие класса защиты вашего объекта - для зданий с внешним молниеприёмником обязательно применение устройства типа 1.
• Заменяйте разрядник для защиты от импульсных перенапряжений типа 1/2 VAL-MS-T1/T2 335/12.5/3+1-FM сразу после того, как индикатор FM покраснел - он больше не защищает.
• При проектировании учтите, что этот модуль занимает три модуля на DIN-рейке - планируйте свободное место рядом с другими аппаратами.
• Не соединяйте несколько таких устройств параллельно - это нарушает координацию защиты и может привести к выходу из строя всех модулей.
