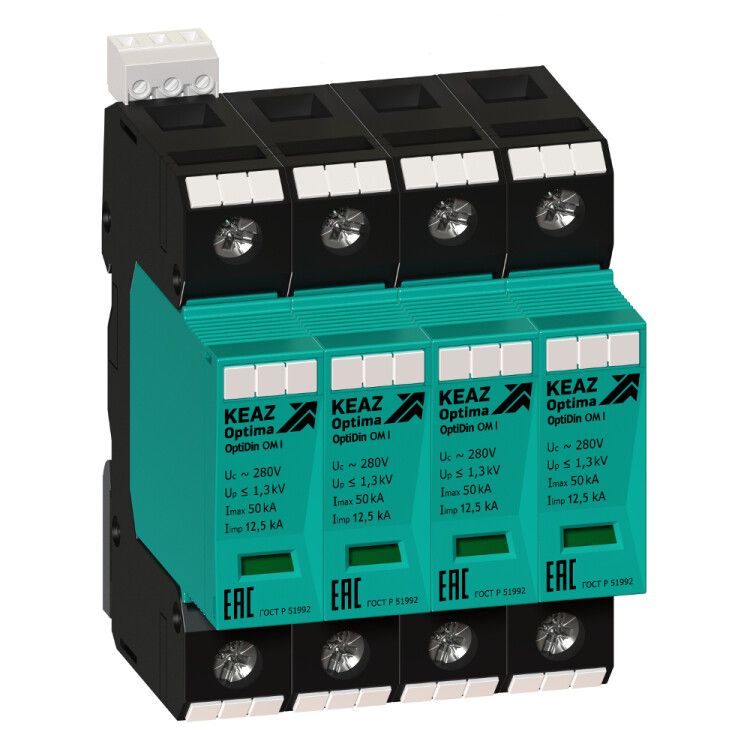

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-4-280/12,5, 4П 12,5кА, класс I + II + III - устройство для защиты электронного оборудования от высоковольтных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Установленный на DIN-рейку в распределительном щите, он работает совместно с автоматическими выключателями и применяется в системах питания переменного тока с заземлением TN-S и TT. Бренд КЭАЗ и артикул 114243 указывают на серийную продукцию OptiDin, предназначенную для надежной работы в условиях жесткой промышленной среды.

Назначение и область применения

УЗИП OptiDin OM-I-4-280/12,5, 4П защищает оборудование от импульсных перенапряжений трёх уровней: класс I - от прямых ударов молнии, класс II - от переходных процессов в сети, класс III - от высокочастотных помех внутри объекта. Подходит для установки в главных распределительных щитах (ГРЩ), вводных щитах и на входе в распределительные устройства промышленных, торговых и административных зданий. Применяется там, где есть чувствительная электроника: серверные, АСУ ТП, системы освещения, насосные станции, конвейеры, медицинское оборудование.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), постоянный ток не поддерживается.
• Количество полюсов: 4 - защита всех фаз и нулевого провода (L1, L2, L3, N).
• Максимальный разрядный ток (8/20): 50 кА - способен рассеивать энергию мощных грозовых импульсов.
• Защитное напряжение: ≤1300 В - максимальное напряжение, которое попадёт на защищённое оборудование после срабатывания.
• Отключающая способность при КЗ: 25 кА - может безопасно отключиться при аварийном токе короткого замыкания.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода крупного сечения без дополнительных адаптеров.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (17,5 мм каждый).
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды; требует установки в закрытом щите.
• Диапазон температур: от -40C до +70C - работает в холодных и жарких помещениях, включая необогреваемые цеха.
• Система заземления: TN-S, TT - совместим с двумя основными схемами заземления в России.
• Нормативный документ: ГОСТ Р 51992-2011 - соответствует требованиям российских стандартов на УЗИП.

Совместимость и монтаж

УЗИП OptiDin OM-I-4-280/12,5, 4П монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы с маркировкой L1–N и PE - они исключают путаницу при подключении. Максимальное сечение провода - 25 мм2, поэтому можно использовать одножильные и многожильные кабели без доработки контактов. Устройство совместимо с любыми автоматическими выключателями и УЗО, установленными рядом. Обязательно соблюдать минимальное расстояние между УЗИП и следующим аппаратом - рекомендовано не менее 10 мм для теплоотвода.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 и имеет внутреннюю защиту от перегрузки - при выходе из строя варистора происходит механическое отключение цепи. Индикатор состояния показывает степень износа модуля: красный цвет = требуется замена. Наличие индикатора снижает риск эксплуатации неисправного УЗИП. Конструкция допускает установку модуля в любом положении - даже перевёрнутый, что повышает безопасность при обслуживании. Клеммы имеют усиленный контакт, предотвращающий нагрев и оплавление проводов.

Преимущества

• Индикатор износа варистора - позволяет своевременно менять модуль без диагностики мультиметром.
• Чёткая маркировка клемм - минимизирует ошибки при монтаже, особенно при работе в сложных щитах.
• Высокая плотность контакта - снижает риск перегрева и возгорания на соединениях.
• Поддержка трёх классов защиты (I+II+III) - один прибор заменяет три последовательных уровня защиты.
• Функциональное пространство для этикеток - удобно для учета, сервиса и быстрого определения назначения устройства в щите.

Ограничения применения

• Не предназначено для установки вне помещений - IP20 не защищает от влаги и пыли.
• Не работает с постоянным током - только переменный ток 230 В.
• Требует обязательного подключения к контуру заземления - без него защита будет частичной или отсутствовать.
• Не является самостоятельным защитным аппаратом - обязательно нужна пара с автоматическим выключателем на 25 кА или выше.
• Не подходит для защиты цепей с напряжением выше 230 В - для 400 В нужны другие модели.

Примеры использования

• Главный ввод в офисное здание - защита всей сети от внешних перенапряжений.
• Производственный цех с ЧПУ станками - предотвращение сбоев в управлении из-за импульсов.
• Жилой дом с современной системой «умный дом» - сохранение работоспособности контроллеров, датчиков, Wi-Fi-роутеров.
• Торговый комплекс с лифтами и системами видеонаблюдения - защита дорогой электроники от грозовых выбросов.

Практические советы

• Обязательно проверьте сечение кабеля перед подключением - используйте только медные провода до 25 мм2.
• При монтаже в щитах с ограниченным местом - учтите, что устройство занимает 4 модуля DIN, плюс запас на тепловыделение.
• После установки отметьте на корпусе дату монтажа - срок службы варистора зависит от числа срабатываний, а не времени.
• Проверяйте индикатор состояния каждые 6–12 месяцев - если он стал красным, замените модуль немедленно.
• Не устанавливайте этот УЗИП вместо обычного УЗО - он не реагирует на токи утечки, только на импульсы.
• Для систем с несколькими этажами - рекомендуется двухступенчатая защита: первый уровень - этот УЗИП на вводе, второй - более компактный УЗИП класса II на каждом этаже.
