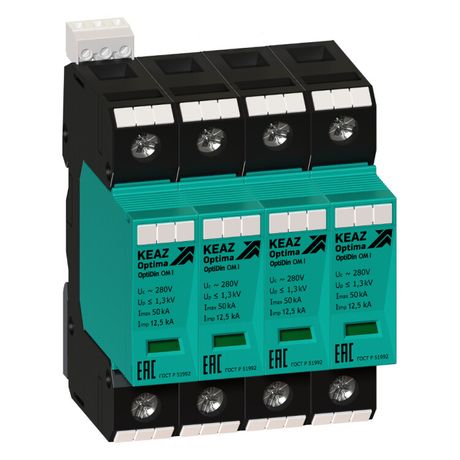

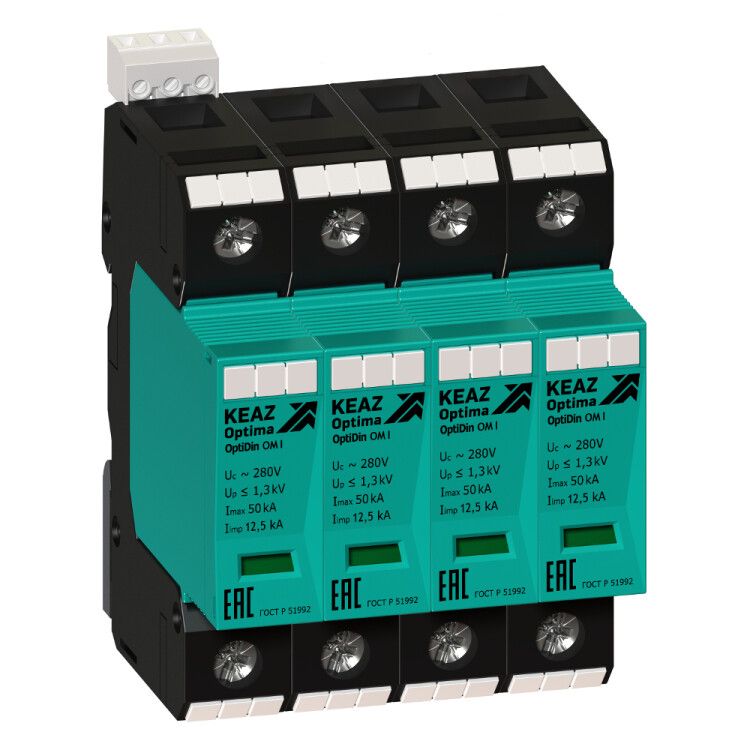

Ограничитель импульсных перенапряжений (УЗИП) 4П 12,5кА (класс I + II III) OptiDin OM-I-4-280/12,5/S - 114260 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-4-280/12,5/S — устройство для защиты электронного оборудования от высоковольтных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Установлен на DIN-рейку в распределительном щите, обеспечивает многоступенчатую защиту классов I+II+III и совместим с системами TN-S и TT. Артикул 114260, бренд КЭАЗ.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-4-280/12,5/S предназначен для защиты электрических цепей от кратковременных импульсных перенапряжений, возникающих при ударах молнии, аварийных отключениях или включении мощных нагрузок. Подходит для установки в главных распределительных щитах (ГРЩ) и вторичных щитах объектов с трёхфазным питанием 230 В. Применяется в жилых домах, промышленных предприятиях, торговых центрах, серверных помещениях и на объектах энергообеспечения.

Технические характеристики

• Количество полюсов: 4 — защищает все три фазы и нулевой проводник одновременно.
• Номинальное напряжение: 230 В переменного тока — соответствует стандартной сети в России и странах СНГ.
• Максимальный разрядный ток (8/20): 50 кА — выдерживает самые сильные грозовые импульсы, выше заявленных 12,5 кА для класса I.
• Защитное напряжение: 1300 В — максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания устройства.
• Отключающая способность при КЗ: 25 кА — способен безопасно отключить цепь при коротком замыкании без взрыва или повреждения корпуса.
• Максимальное сечение кабеля: 25 мм² — позволяет использовать медные провода до этого сечения без уменьшения надёжности контакта.
• Количество модулей DIN: 4 — занимает четыре стандартных модуля на рейке, компактная сборка.
• Степень защиты IP20: защищён от доступа пальцев и крупных частиц, но не герметичен — требует установки внутри закрытого щита.
• Диапазон температур: от -40°C до +70°C — работает в холодных регионах и нагреваемых помещениях.
• Система заземления: TN-S, TT — совместим с современными схемами заземления, где есть отдельный PE-проводник.
• Климатическое исполнение: УХЛ4 — рассчитан на работу в условиях повышенной влажности и колебаний температуры.

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-4-280/12,5/S монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы, допускающие провода сечением до 25 мм². Обязательно соблюдать порядок подключения: вход — от основного автомата, выход — к защищаемому оборудованию. Нулевой проводник подключается строго через этот УЗИП, так как он четырёхполюсный и защищает L+N. Монтаж выполняется только в закрытом металлическом или пластиковом щите с достаточным воздушным зазором вокруг устройства.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 — российскому стандарту на ограничители импульсных перенапряжений. Произведено КЭАЗ, сертифицированным производителем согласно требованиям ЕАЭС. Компоненты проходят тестирование на термическую стойкость, механическую прочность и долговечность при многократных импульсах. Индикация состояния защиты позволяет своевременно выявить отказ устройства до того, как произойдёт повреждение подключенного оборудования.

Преимущества

• Трёхуровневая защита (класс I+II+III): сочетает защиту от прямых ударов молнии (I), переходных перенапряжений (II) и чувствительных нагрузок (III) в одном устройстве.
• Индикация состояния: встроенный визуальный индикатор показывает работоспособность — красный цвет означает необходимость замены.
• Высокая отключающая способность: 25 кА гарантирует безопасность даже при серьёзных авариях в сети.
• Широкий температурный диапазон: надёжна в суровых климатических условиях, включая Сибирь и Дальний Восток.
• Поддержка всех популярных систем заземления: TN-S и TT — универсальное решение для новых и реконструируемых объектов.

Ограничения применения

• Не предназначена для работы в цепях постоянного тока — номинальное напряжение постоянного тока равно 0 В.
• IP20 не допускает установку на улице или во влажных помещениях без дополнительной защиты (например, в герметичном боксе).
• Не заменяет автоматический выключатель или УЗО — используется в комплексе с этими устройствами.
• Не следует устанавливать без предварительного выбора подходящего защитного автомата на входе — требуется координация по отключающей способности (25 кА).
• Не рекомендуется применять в сетях с частыми перегрузками или нестабильным напряжением — это снижает срок службы элементов защиты.

Примеры использования

• Главный распределительный щит жилого дома с трёхфазным вводом — первый уровень защиты перед счетчиком.
• Производственный участок с ЧПУ станками, насосами и PLC-системами — защита от помех и импульсов от больших двигателей.
• Торговый центр с серверной комнатой — предохранение IT-инфраструктуры от скачков напряжения.
• Объекты связи, АТС, радиопередатчики — там, где чувствительная электроника требует многоступенчатой защиты.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — используйте провода ≤25 мм², чтобы избежать плохого контакта и перегрева.
• Убедитесь, что система заземления выполнена правильно: PE-проводник должен иметь минимальное сопротивление (<1 Ом).
• Устанавливайте УЗИП как можно ближе к точке ввода питания — чем короче провода до него, тем эффективнее защита.
• Проверяйте индикатор состояния каждые 6–12 месяцев — при изменении цвета на красный устройство необходимо немедленно заменить.
• Не соединяйте несколько УЗИП параллельно — это нарушает принцип координации и может привести к отказу всей системы.
• Для объектов с высокой вероятностью грозовой активности рекомендуется использовать в связке с внешним молниеотводом и внутренним УЗИП — OptiDin OM-I-4-280/12,5/S отлично подходит для второй ступени.
