Ограничитель импульсных перенапряжений (УЗИП) 4П 12,5кА (класс I + II III) OptiDin OM-I-4-280/12,5/RS - 114263 КЭАЗ

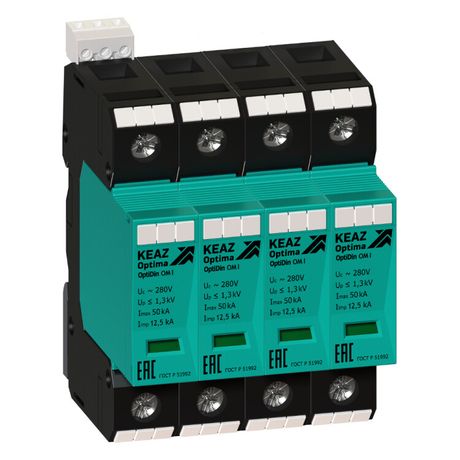

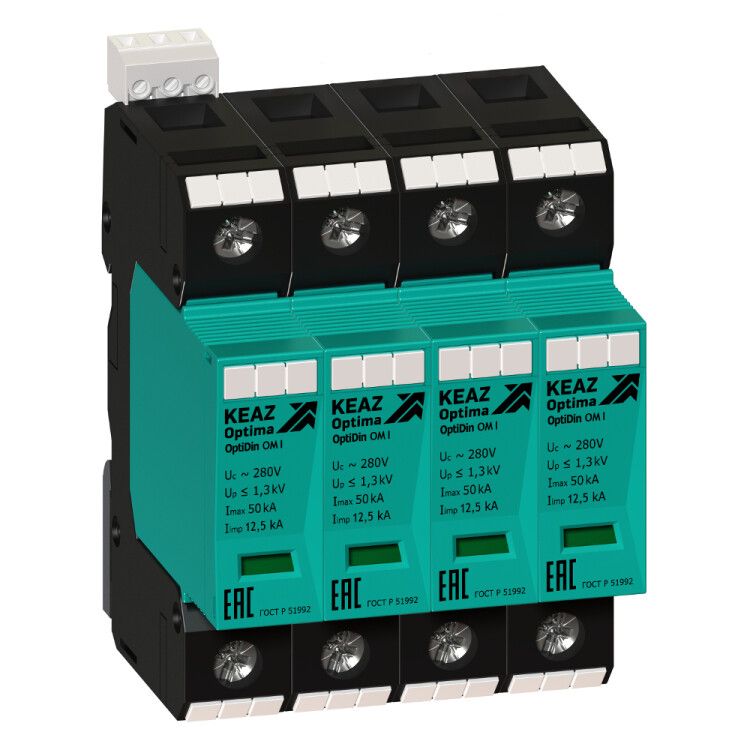

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-4-280/12,5/RS, 4П 12,5кА, класс I + II + III предназначен для защиты электронного оборудования от высоковольтных импульсов, возникающих при молниях или коммутационных процессах. Устройство устанавливается в распределительных щитах и обеспечивает многоступенчатую защиту в системах с TN-S и TT. Бренд Кэаз и артикул 114263 указывают на соответствие серийному решению OptiDin, применяемому в промышленных и жилых объектах.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-4-280/12,5/RS, 4П 12,5кА, класс I + II + III защищает оборудование от кратковременных скачков напряжения, вызванных грозовыми разрядами, включениями мощных нагрузок или авариями в сети. Подходит для установки в главном вводном щите здания, где требуется одновременная защита всех фаз и нуля. Применяется в промышленных цехах, ЖКХ, торговых центрах, серверных помещениях и других объектах с трёхфазным питанием 230 В.

Технические характеристики

• Количество полюсов: 4 (L1, L2, L3, N) - защита всех проводников, включая нулевой;
• Номинальное напряжение переменного тока: 230 В - совместим с европейскими и российскими сетями 230/400 В;
• Максимальный разрядный ток (8/20): 50 кА - выдерживает самые сильные грозовые импульсы;
• Уровень напряжения защиты: 1,3 кВ - ограничивает перенапряжение до безопасного уровня для чувствительной аппаратуры;
• Отключающая способность при коротком замыкании: 25 кА - автоматически отключается при аварии, предотвращая пожар;
• Система заземления: TN-S, TT - требует надёжного контура заземления;
• Максимальное сечение провода: 25 мм2 - позволяет использовать кабели до 25 кв.мм без адаптеров;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги внутри щита;
• Диапазон рабочих температур: от -40 до +70 C - работает в холодных и жарких условиях;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Номинальное напряжение постоянного тока: 0 В - не предназначено для DC-систем;
• Нормативный документ: ГОСТ Р 51992-2011 - соответствует российским требованиям к УЗИП.

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-4-280/12,5/RS, 4П 12,5кА, класс I + II + III монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы, допускающие кабель сечением до 25 мм2. Установка возможна только после основного автомата ввода - перед групповыми устройствами защиты. Обязательно соединить корпус с PE-шиной через короткий и толстый проводник (не более 0,5 м). Наличие четырёх полюсов исключает необходимость использования нескольких устройств для трёхфазной сети.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 и имеет класс защиты I+II+III, что означает возможность работы в качестве первого, второго и третьего этапа защиты. Это снижает риск повреждения оборудования даже при последовательных импульсах. IP20 гарантирует безопасность при доступе к щиту, но не защищает от внешней среды - монтаж осуществляется только во внутренних щитах. Отключение при КЗ происходит благодаря встроенному термобиметаллическому элементу, который размыкает цепь при перегреве.

Преимущества

• Один прибор вместо трёх - сочетание классов I, II и III упрощает проектирование и экономит место в щите;
• Высокая разрядная способность (50 кА) - подходит для районов с частыми грозами и слабой молниезащитой;
• Чёткая маркировка полюсов - минимизирует ошибки при подключении;
• Поддержка двух систем заземления (TN-S и TT) - универсальность для различных объектов;
• Широкий температурный диапазон - надёжная работа в неотапливаемых щитовых и на открытых площадках;
• Совместимость с продукцией Кэаз Optima - легко интегрируется в существующие решения.

Ограничения применения

• Не применяется в системах постоянного тока - номинальное напряжение DC = 0 В;
• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от воды и пыли;
• Требуется обязательное заземление - при отсутствии или плохом контакте с PE эффективность снижается;
• Не заменяет дифференциальный автомат - служит только для защиты от импульсов, а не от токов утечки;
• Не рекомендуется для однофазных сетей 230 В без нуля - избыток полюсов усложнит монтаж без выгоды.

Примеры использования

• Главный ввод в административном здании - первичная защита всего электрооборудования;
• Производственный цех с ЧПУ-станками - предотвращает выход из строя дорогостоящей автоматики;
• Жилой дом с элеватором и насосными станциями - защищает бытовую технику и системы управления;
• Телефонная станция или серверная - снижает риск потери данных при грозе;
• Объекты с воздушными ЛЭП - особенно актуально в регионах с частыми грозами.

Практические советы

• Перед установкой проверьте целостность заземляющего контура - без него УЗИП не будет работать;
• Используйте медные провода сечением 16–25 мм2 для подключения к PE - меньше сопротивление, выше надёжность;
• Не располагайте УЗИП рядом с источниками тепла - перегрев сокращает срок службы;
• Проверяйте индикатор состояния устройства ежегодно - при изменении цвета (обычно красный) замените прибор;
• При проектировании учтите, что 4-полюсный вариант занимает больше места - заранее спроектируйте щит;
• Совмещайте с другими УЗИП класса II/III на ответвлениях - создаёт многоуровневую защиту без перегрузки основного устройства.
