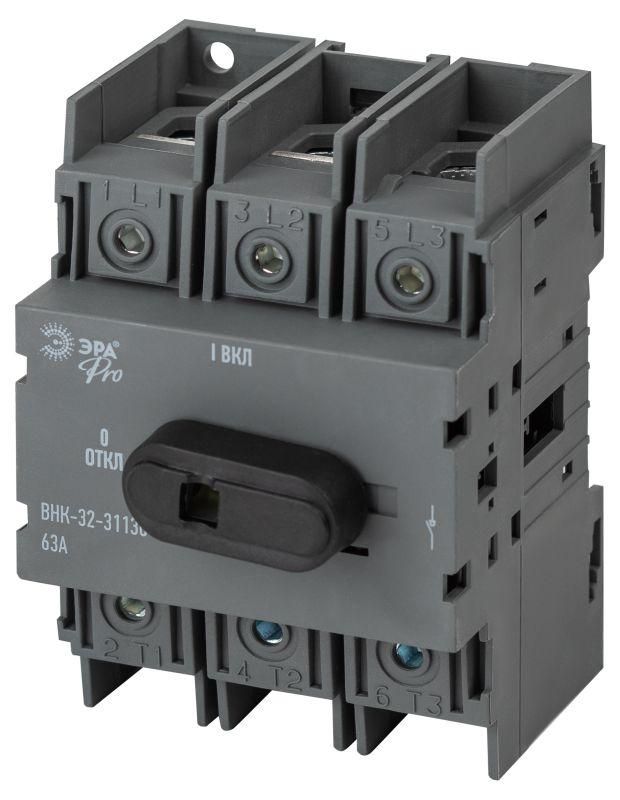

Эра Б0054006 Выключатель-разъединитель ВНК-32-31130 mvr20-3-063E 3П 63А с уст фронт рукояткой управл PRO

Выключатель-разъединитель ВНК-32-31130 PRO mvr20-3-063E - компактное встраиваемое устройство с рычажной рукояткой для безопасного отключения и коммутации трёхфазных цепей до 63 А. Применяется в системах распределения электроэнергии на промышленных объектах, где требуется надёжная аварийная остановка и управление питанием оборудования.

Назначение и область применения

Выключатель-разъединитель ВНК-32-31130 PRO mvr20-3-063E используется для ручного включения и отключения трёхфазных электрических цепей переменного тока частотой 50 Гц. Устройство обеспечивает механический разрыв цепи, что необходимо для обслуживания, ремонта или экстренной остановки оборудования. Подходит для установки в щитах распределения энергии на заводах, в цехах, на конвейерах, насосных станциях и других промышленных объектах. Также выполняет функцию устройства аварийной остановки (Emergency Stop).

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 63 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 160 кА
• Мощность при AC-23, 400 В: 34 кВт
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Тип присоединения: болтовое соединение
• Тип рукоятки: поворотный рычаг, установленный спереди
• Способ монтажа: встраиваемый
• Габариты: 70×100×69 мм
• Наличие блокировки: да (возможно запирание в положении “выкл”)
• Осевой переходник: есть (облегчает установку в шкафах с ограниченным пространством)
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Выключатель-разъединитель ВНК-32-31130 PRO mvr20-3-063E устанавливается в сборочные щиты с глубиной не менее 80 мм. Благодаря наличию оси-переходника, его можно монтировать как в стандартные, так и в углублённые ниши. Для подключения используются медные провода с площадью сечения до 25 мм2. Клеммы рассчитаны на затяжку моментом 1–1,5 Нм - избыточное усилие может повредить контактные поверхности. Монтаж допускается только при отключенном питании. После установки проверьте свободный ход рукоятки и её фиксацию в крайних положениях.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция гарантирует видимый разрыв цепи при отключении - важное условие для безопасности при проведении работ. Блокировка позволяет зафиксировать рукоятку в положении “выключено”, предотвращая случайное включение. Цвет черной рукоятки соответствует нормам для кнопок аварийной остановки.

Преимущества

• Высокая коммутационная способность - выдерживает пусковые токи двигателей и индуктивные нагрузки
• Надёжная механическая блокировка исключает самопроизвольное включение
• Компактные габариты позволяют использовать в плотно укомплектованных щитах
• Болтовое соединение обеспечивает прочный и долговечный контакт
• Наличие оси-переходника снижает требования к глубине шкафа

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Не имеет вспомогательных контактов - нельзя подключить сигнализацию состояния “включено/выключено” без внешнего решения
• Не рекомендуется для частого оперативного переключения - предназначен для редких коммутаций, не для постоянного включения/отключения
• Не поддерживает автоматическое отключение - требует ручного воздействия

Примеры использования

• Автоматическая линия производства - отключение питания станка перед техобслуживанием
• Вентиляционные системы - аварийная остановка при перегреве
• Насосные станции - ручное отключение насоса для профилактики
• Щитовые помещения - основной рубильник для входящего трёхфазного питания

Практические советы

• Перед установкой убедитесь, что посадочное отверстие в щите совпадает с габаритами 70×100 мм
• При использовании в зонах с риском случайного включения - используйте бирки и пломбы на блокировке
• Не применяйте в качестве замены автоматического выключателя - он не обладает тепловой или электромагнитной защитой
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами
• Запасной вариант: если нужна сигнализация состояния - добавьте внешний указатель или реле контроля
