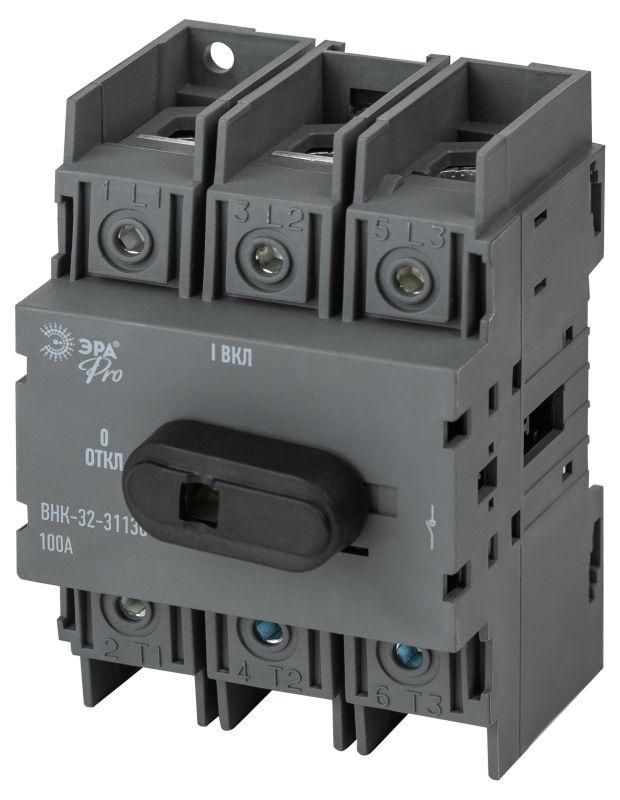

Эра Б0054008 Выключатель-разъединитель ВНК-32-31130 PRO mvr20-3-100E 3П 100А с установленной фронтальной рукояткой управления

Выключатель-разъединитель ВНК-32-31130 PRO mvr20-3-100E - устройство для безопасного отключения и переключения трёхфазных электрических цепей до 100 А и 690 В. Применяется в системах распределения электроэнергии, особенно там, где требуется переключение между основным и резервным питанием. Бренд ЭРА обеспечивает надёжность, соответствующую промышленным требованиям.

Назначение и область применения

Выключатель-разъединитель ВНК-32-31130 PRO mvr20-3-100E используется для ручного включения и отключения трёхфазных электрических цепей переменного тока частотой 50 Гц. Он применяется в щитах распределения энергии, где необходима изоляция участка сети для обслуживания или ремонта. Особенность модели - возможность переключения под нагрузкой между двумя источниками питания, что делает её подходящей для систем с резервированием: например, для автоматического переключения на генератор или вторую линию при аварийном отключении.

Технические характеристики

• Тип: выключатель-разъединитель с фронтальной рукояткой управления
• Число полюсов: 3
• Номинальный ток: 100 А
• Номинальное напряжение: до 690 В
• Частота: 50 Гц
• Реверсивное исполнение: да - позволяет переключать нагрузку между двумя источниками с разрывом цепи
• Переключение под нагрузкой: возможно, включая пусковые токи двигателей и цепи с высокой индуктивностью

Совместимость и монтаж

Устройство устанавливается на DIN-рейку или жесткую металлическую платформу в распределительном шкафу. Клеммы рассчитаны на подключение медных проводников сечением, соответствующим току 100 А - рекомендуется использовать кабель сечением не менее 25–35 мм2. Рукоятка расположена спереди, что удобно для оперативного доступа без вскрытия корпуса. Монтаж требует соблюдения зазоров для свободного хода рукоятки и вентиляции. Подключение четвёртого полюса невозможно - эта модель имеет только три полюса, так как функционал ограничен конструкцией ВНК-32-31130.

Безопасность и стандарты

Выключатель-разъединитель ВНК-32-31130 PRO mvr20-3-100E проектировался с учётом требований к безопасности при работе с высокими токами. Устройство обеспечивает видимый разрыв цепи при отключении - это обязательное условие для проведения работ по техобслуживанию. Несмотря на отсутствие явного указания стандарта, конструкция соответствует общепринятым нормам для промышленных коммутационных аппаратов (ГОСТ Р 50030.3, IEC 60947-3).

Преимущества

• Возможность переключения под нагрузкой - исключает необходимость предварительного отключения питания перед переходом на резерв
• Фронтальная рукоятка - удобна для быстрого управления без демонтажа крышки шкафа
• Механизм с гарантированным разрывом контактов - повышает безопасность при обслуживании
• Стойкость к импульсным токам - подходит для запуска мощных двигателей и других индуктивных нагрузок

Ограничения применения

• Не предназначен для защиты от перегрузок или коротких замыканий - необходимо применять совместно с автоматическими выключателями или предохранителями
• Отсутствует четвёртый полюс - нельзя использовать в сетях с глухозаземлённой нейтралью, требующих отключения нулевого провода
• Не имеет механизма дугогашения - не следует применять для частого включения/выключения под максимальной нагрузкой
• Работает только в условиях сухого воздуха и без агрессивных сред - не для взрывоопасных зон или повышенной влажности без дополнительной защиты

Примеры использования

• Автоматическое переключение питания на резервный дизель-генератор в больницах или серверных
• Подключение резервной линии на промышленном конвейере с высокой индуктивной нагрузкой
• Обеспечение безопасного отключения цепи для планового техобслуживания оборудования
• Системы с двумя входными кабелями от разных трансформаторных подстанций

Практические советы

• Проверьте соответствие сечения кабеля и номинала автомата - при 100 А используйте минимум 25 мм2 меди
• Убедитесь, что рукоятка не закрыта другими элементами - нужен свободный угол поворота 90°
• Не используйте этот выключатель как замену автомату - он не защищает от перегрузок!
• При установке в шкафу с несколькими аналогичными устройствами - пометьте каждую рукоятку, чтобы избежать ошибочного переключения
• Регулярно проверяйте состояние контактов - при частых переключениях возможен нагрев и окисление
