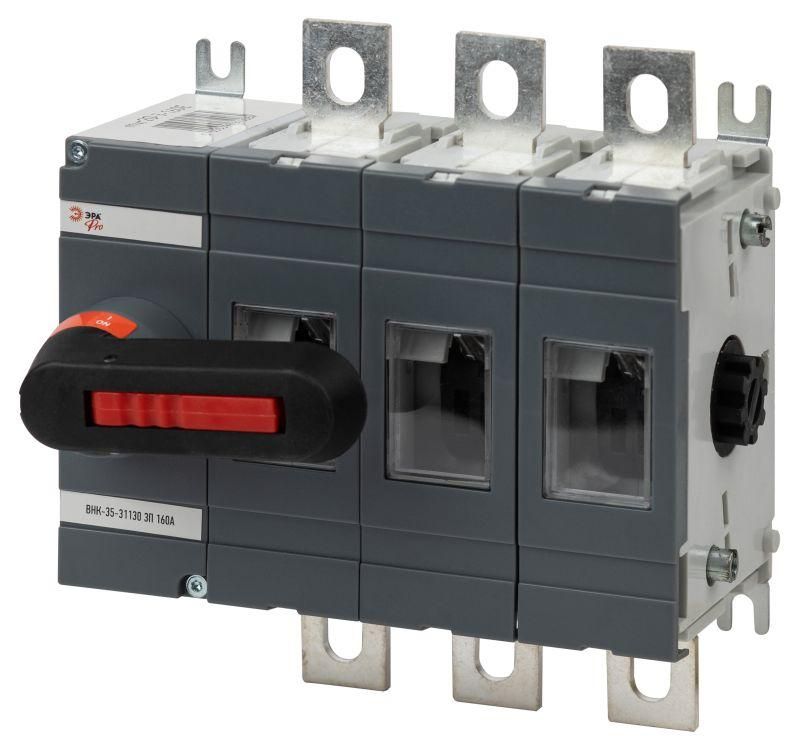

Эра Б0054009 Выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-160E 3П 160А с установленной фронтальной рукояткой управления

Выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-160E - устройство для безопасного отключения и коммутации электрических цепей переменного тока до 690 В. Бренд ЭРА предлагает эту модель как надёжное решение для распределительных щитов промышленных объектов, где требуется ручное управление и изоляция цепи перед обслуживанием.

Назначение и область применения

Выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-160E используется для ручного включения и отключения электрических цепей в системах распределения электроэнергии. Он обеспечивает видимый разрыв цепи - необходимое условие для проведения техобслуживания и ремонта оборудования. Подходит для установки в силовых щитах на предприятиях, в цехах, на насосных станциях и других объектах с постоянным потреблением мощности до 160 А.

Технические характеристики

• Тип: выключатель-разъединитель, 3-полюсный
• Номинальный ток: 160 А
• Рабочее напряжение: до 690 В переменного тока, частота 50 Гц
• Управление: фронтальная рукоятка - удобна для операторского доступа без вскрытия корпуса
• Максимальная коммутационная способность: не указана, но устройство рассчитано на работу под нагрузкой, включая пусковые токи двигателей
• Возможность модификации: модели с номиналом 160–400 А поддерживают подключение четвёртого полюса (не реализовано в данной версии)

Совместимость и монтаж

Выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-160E устанавливается на DIN-рейку или жестко крепится в шкафу. Для монтажа требуются провода сечением, соответствующим току 160 А - рекомендуется использовать медные кабели не менее 50 мм2. Клеммы рассчитаны на зажим с помощью болтов; момент затяжки следует проверить по документации производителя. Устройство не имеет автоматического отключения - применяется исключительно в паре с аппаратами защиты (например, автоматическими выключателями или предохранителями).

Безопасность и стандарты

Выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-160E соответствует требованиям ГОСТ Р МЭК 60947-3 и предназначен для работы в условиях, где важна визуальная контрольная изоляция. Наличие фронтальной рукоятки позволяет оператору управлять устройством без контакта с токоведущими частями. Применение в соответствии с правилами ПУЭ обязательно - отключение должно выполняться только после отключения всех автоматических средств защиты.

Преимущества

• Фронтальное расположение рукоятки - снижает риск травм и ускоряет операцию отключения
• Поддержка работы под нагрузкой - допускает переключение цепей при включенном оборудовании, в том числе с двигателями
• Стандартная компактная конструкция - легко интегрируется в существующие распределительные щиты
• Надёжная механическая блокировка - предотвращает случайное включение при открытых дверцах шкафа

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий
• Не предназначен для частого включения/выключения (более 10–15 раз в день) - это снизит срок службы контактной системы
• Отсутствие IP-защиты - устанавливается только во внутренних помещениях с контролируемой средой
• Нельзя применять в сетях постоянного тока - только для переменного тока 50 Гц

Примеры использования

• Отключение питания станка перед техническим осмотром
• Переключение нагрузки с основного источника на резервный (при наличии реверсивной версии)
• Обеспечение видимого разрыва в щите питания конвейера или насосной группы
• Изолирование участка сети при плановых работах в промышленном цехе

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 160 А - недостаточное сечение вызовет нагрев и выход из строя
• Не используйте выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-160E как единственный элемент защиты - всегда сочетайте его с автоматом или предохранителем
• При работе в пыльных или влажных помещениях дополнительно герметизируйте шкаф - сам выключатель не имеет защиты от внешней среды
• При необходимости реверсивного переключения выбирайте специальные модели с пометкой “реверсивный” - данная версия не обладает этой функцией
• Регулярно проверяйте состояние контактов - особенно после длительной работы под максимальной нагрузкой
