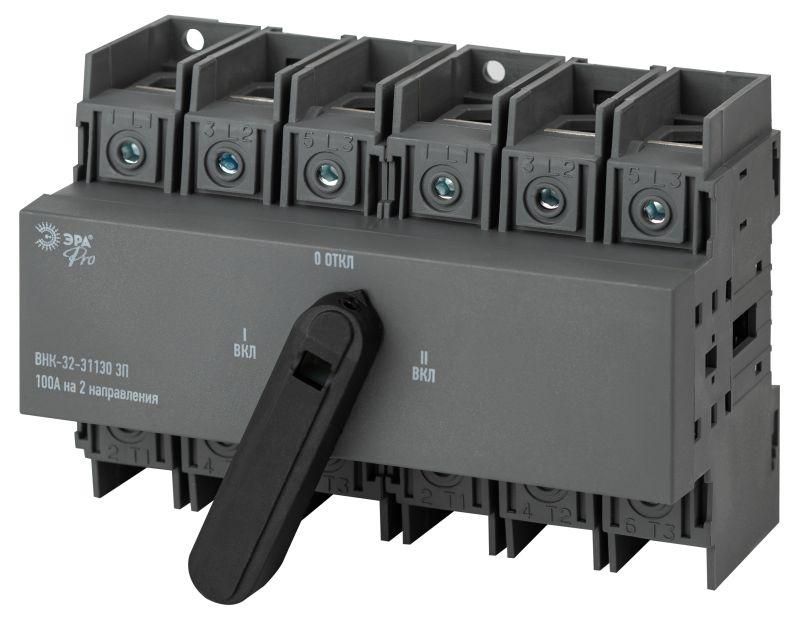

Эра Б0054014 Выключатель-разъединитель ВНК-32-31130 PRO mvr30-3-100E 3П 100А на 2 направления с фронтальной рукояткой управления

Выключатель-разъединитель ВНК-32-31130 PRO mvr30-3-100E - это трёхполюсное коммутационное устройство с реверсивным управлением, предназначенное для безопасного отключения и переключения электрических цепей до 100 А и 690 В. Бренд ЭРА обеспечивает надёжность в промышленных системах распределения электроэнергии, где требуется переключение между основной и резервной линиями.

Назначение и область применения

Выключатель-разъединитель ВНК-32-31130 PRO mvr30-3-100E используется для ручного включения и отключения электрических цепей переменного тока частотой 50 Гц. Его ключевая функция - переключение нагрузки между двумя источниками питания с полным разрывом цепи. Подходит для установки в щитах распределения энергии, особенно там, где важна бесперебойная работа: на производствах с резервными линиями, у насосных станций, конвейерных линий, в системах с двигателями большой мощности.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 100 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 320 кА
• Мощность при AC-23, 400 В: 60 кВт
• Тип присоединения: болтовое (клеммы для проводов)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Габариты: 140×100×69 мм
• Тип рукоятки: рычаг поворотный, фронтальный
• Количество положений: два (основная и резервная линия)
• Конструкция: компактное устройство в цельном металлическом корпусе
• Осевые переходники: есть - обеспечивают совместимость с другими моделями

Совместимость и монтаж

Выключатель-разъединитель ВНК-32-31130 PRO mvr30-3-100E монтируется встраиваемым способом в шкафы и панели. Для установки необходим свободный проём глубиной не менее 69 мм. Клеммы рассчитаны на медные провода сечением до 35 мм2. Устройство имеет ось-переходник - позволяет использовать одинаковые рукоятки и механизмы с другими моделями серии ВНК. Монтаж требует отключения всех питаний и соблюдения правил безопасности при работе под напряжением.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной аппаратуре для промышленного использования. Наличие механической блокировки предотвращает одновременное включение двух источников питания, исключая риск параллельного подключения. IP20 не защищает от внешних воздействий - устройство устанавливается только внутри закрытых щитов. Применение вне помещений или во влажных средах запрещено.

Преимущества

• Реверсивное исполнение позволяет переключать нагрузку между двумя линиями без потери питания - идеально для автономных систем
• Высокая коммутационная стойкость (320 кА) обеспечивает работу даже при больших пусковых токах двигателей
• Фронтальная рукоятка удобна для операторского контроля и быстрого доступа
• Конструкция с жестким корпусом снижает вероятность случайного срабатывания
• Поддержка подключения четвёртого полюса в более мощных моделях (160–400 А) даёт гибкость для масштабирования системы

Ограничения применения

• Не предназначен для работы под нагрузкой выше 100 А - превышение вызывает перегрев и выход из строя
• IP20 не допускает использование в условиях повышенной влажности, пыли или на открытом воздухе
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или автоматическое управление без внешней аппаратуры
• Требует ручного управления - не подходит для автоматизированных систем без дополнительных реле

Примеры использования

• Переключение питания на станках с резервным источником (например, дизель-генератор)
• Обеспечение бесперебойной работы конвейера при плановом обслуживании одной из линий
• Работа с крупногабаритными насосами, где пусковые токи достигают 6–8 крат от номинала
• Щиты распределения на заводах, где необходимо вручную выбирать активный источник питания

Практические советы

• При монтаже проверьте соответствие сечения кабелей и зажимов - используйте наконечники для многожильных проводов
• Убедитесь, что рукоятка легко перемещается - при затруднённом ходе проверьте наличие механических помех
• Не используйте устройство для частого включения/выключения под нагрузкой - это снизит срок службы контактной группы
• Для систем с автоматическим переключением добавьте контроллер и вспомогательные контакты через внешние реле
• При замене старого выключателя сверьте габариты - новый ВНК-32-31130 PRO mvr30-3-100E занимает тот же объём, что и аналогичные модели ЭРА
