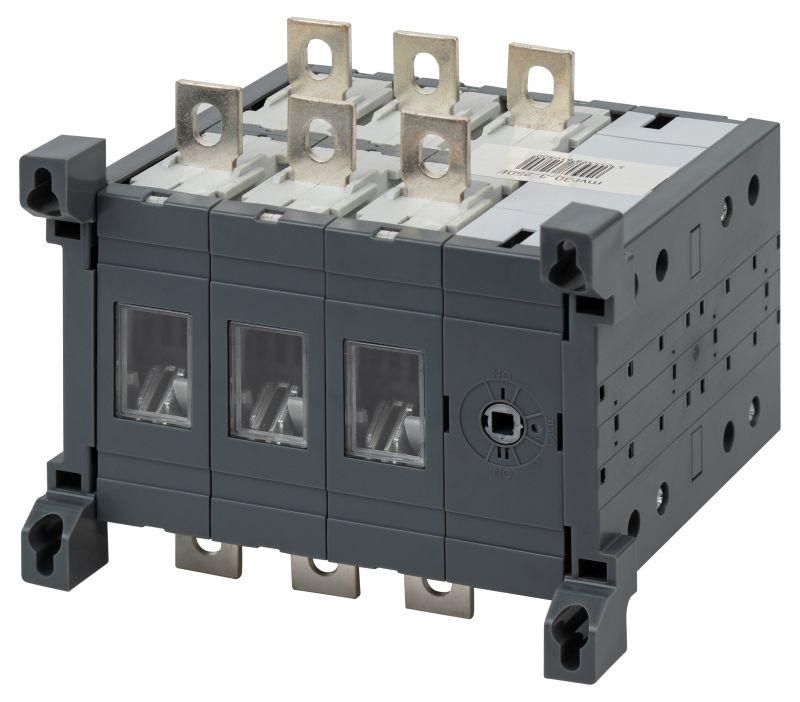

Эра Б0054016 Выключатель-разъединитель ВНК-35-31130 PRO mvr30-3-250E 3П 250А на 2 направления с фронтальной рукояткой управления

Выключатель-разъединитель ВНК-35-31130 PRO mvr30-3-250E - это трёхполюсное коммутационное устройство с реверсивным управлением, предназначенное для безопасного отключения и переключения электрических цепей до 250 А и 690 В. Благодаря фронтальной рукоятке и возможности установки в щитовые шкафы, он идеально подходит для систем распределения электроэнергии с резервированием питания, особенно в промышленных условиях.

Назначение и область применения

Выключатель-разъединитель ВНК-35-31130 PRO mvr30-3-250E используется для:

• Полного отключения электрической цепи для обслуживания или ремонта;
• Переключения нагрузки между двумя источниками питания (например, основной и резервной линией);
• Обеспечения безопасности при работе с оборудованием - размыкание цепи создаёт видимый разрыв, что соответствует требованиям нормативов.

Применяется в распределительных щитах промышленных объектов: на заводах, в насосных станциях, на конвейерах, в системах с двигателями большой мощности. Подходит для использования в качестве главного выключателя.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока, 50 Гц
• Номинальный ток: 250 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 2000 кА - способен выдерживать значительные импульсы тока при аварийных ситуациях
• Мощность при 400 В (AC-23): 94 кВт - позволяет управлять крупными электродвигателями
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Габариты: 310×150×82 мм
• Тип рукоятки: рычаг поворотный, фронтальный - удобен для операторского контроля из передней части шкафа
• Тип присоединения: болтовое - надёжное и проверенное соединение с шинами или кабелями
• Конструкция: компактное устройство в цельном металлическом корпусе
• Реверсивное исполнение: да - обеспечивает переключение между двумя источниками без потери контакта
• Наличие блокировки: да - предотвращает случайное включение при проведении работ
• Ось-переходник: есть - позволяет использовать внешние механизмы блокировки или приводы

Совместимость и монтаж

Выключатель-разъединитель ВНК-35-31130 PRO mvr30-3-250E рассчитан на встраиваемый монтаж в шкафы и панели. Установка осуществляется через крепёжные отверстия на корпусе. Для правильного монтажа важно:

• Обеспечить свободный доступ к рукоятке - она должна находиться в зоне досягаемости оператора;
• Учесть габариты: ширина 82 мм требует достаточного места в шкафу;
• Использовать болты подходящего класса прочности для подключения медных жил сечением до 50–70 мм2 (по рекомендациям производителя);
• Не забывать про заземление корпуса - обязательное условие безопасности.

Фронтальная рукоятка позволяет проводить операции без вскрытия шкафа, что снижает риск травм и ускоряет работу.

Безопасность и стандарты

Выключатель-разъединитель ВНК-35-31130 PRO mvr30-3-250E соответствует принципам безопасности, предусмотренным для оборудования категории IEC 60947-3. Его конструкция гарантирует:

• Визуальное определение положения контактов - при отключенном состоянии разрыв виден невооружённым глазом;
• Механическую блокировку - исключает одновременное включение двух источников;
• Защиту от случайного включения - можно применять замки и пломбы согласно LOTO-процедурам.

IP20 не обеспечивает защиту от пыли и влаги - устройство следует устанавливать только внутри закрытых щитов.

Преимущества

• Реверсивное исполнение позволяет переключать питание под нагрузкой - экономит время и исключает простои;
• Высокая коммутационная стойкость (2000 кА) делает его надёжным даже при запуске тяжёлых двигателей;
• Фронтальная рукоятка упрощает эксплуатацию и снижает необходимость открывать шкаф;
• Наличие оси-переходника и блокировки - совместим с автоматическими системами управления и системами безопасности предприятия;
• Компактные размеры и стандартизированная конструкция - легко интегрируется в существующие решения.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не допускает воздействия влаги, пыли, агрессивных сред;
• Не является автоматическим выключателем - не имеет функций тепловой или электромагнитной защиты; требуется дополнительная защита (автоматические выключатели, предохранители);
• Не подходит для частого включения/выключения под нагрузкой - хотя и рассчитан на переключение под током, длительная цикличность может снизить срок службы;
• Требует ручного управления - не имеет дистанционного управления без дополнительных модулей.

Примеры использования

• Промышленный конвейер с резервным питанием - переключение с основной сети на дизель-генератор при отключении электроэнергии;
• Насосная станция - отключение насоса для техобслуживания с гарантированным разрывом цепи;
• Щитовая на производстве - главный выключатель для всего участка, обеспечивающий безопасность при плановых работах;
• Система с несколькими двигателями - использование одного ВНК-35-31130 PRO mvr30-3-250E для управления группой оборудования с возможностью резерва.

Практические советы

• При выборе места установки убедитесь, что рядом нет нагревающихся элементов - температурный режим должен соответствовать условиям эксплуатации (-25C…+40C);
• Проверьте соответствие сечения кабелей и момента затяжки болтов - некорректное подключение вызывает перегрев;
• Для систем с высокой ответственностью используйте дополнительные сигнализаторы положения рукоятки;
• При использовании нескольких выключателей-разъединителей в одном шкафу - соблюдайте интервалы между ними для теплоотвода и доступа;
• Помните: ВНК-35-31130 PRO mvr30-3-250E - это разъединитель, а не автомат. Он не спасёт от КЗ - обязательно сочетайте его с защитными аппаратами.
