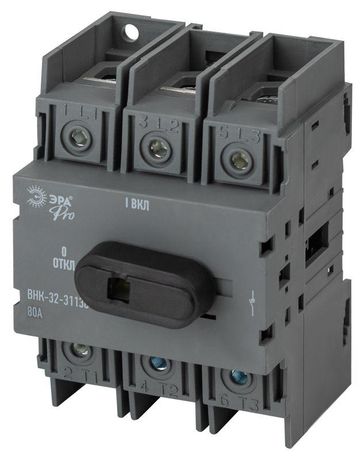

Выключатель-разъединитель ВНК-32-31130 PRO mvr20-3-080E 3П 80А с установленной фронтальной рукояткой управления | Б0054007 ЭРА

Выключатель-разъединитель ВНК-32-31130 PRO mvr20-3-080E - это компактное встраиваемое устройство с фронтальной рукояткой для безопасного отключения и коммутации трёхфазных цепей до 80 А. Бренд ЭРА предлагает эту модель как надёжное решение для распределительных щитов на промышленных объектах.

Назначение и область применения

Выключатель-разъединитель ВНК-32-31130 PRO mvr20-3-080E используется для ручного включения и отключения трёхфазных электрических цепей переменного тока частотой 50 Гц. Он применяется в качестве главного выключателя или аварийного останова в системах распределения электроэнергии. Подходит для установки в силовые шкафы, пульты управления станков, конвейеров, насосных и вентиляционных установках. Устройство обеспечивает механический разрыв цепи - необходимый этап перед обслуживанием оборудования.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 80 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 160 кА
• Номинальная мощность при 400 В (AC-23): 54 кВт
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Габариты: 70×100×69 мм
• Тип присоединения: болтовое (клеммы для проводов сечением до 25 мм2)
• Рукоятка: фронтальная поворотная, черного цвета
• Монтаж: встраиваемый в панель
• Наличие оси-переходника: да - позволяет использовать рукоятку с внешней стороны шкафа
• Блокировка: есть - предотвращает случайное включение при работе

Совместимость и монтаж

Выключатель-разъединитель ВНК-32-31130 PRO mvr20-3-080E устанавливается в панель с отверстием размером 69×70 мм. Для монтажа требуется свободное пространство вокруг корпуса - минимум 10 мм с каждой стороны для теплоотвода и удобства работы. Клеммы рассчитаны на медные провода сечением до 25 мм2. Болтовое соединение требует затяжки моментом 1–1,5 Нм - избыточная сила может повредить контакты. Ось-переходник позволяет вывести рукоятку за пределы шкафа, что удобно для операторского контроля. Устройство совместимо с другими элементами серии ВНК-32, включая дополнительные полюсы (для моделей 160–400 А), но сам этот экземпляр - только 3-полюсный.

Безопасность и стандарты

Выключатель-разъединитель соответствует требованиям IEC 60947-3 для аппаратов управления и коммутации. IP20 обеспечивает базовую защиту от прикосновений, но не защищает от пыли и влаги - поэтому применение допускается только внутри закрытых щитов. Блокировка рукоятки реализована через механический замок, который можно запереть ключом или пломбой - это обязательное условие для работ по технике безопасности (LOTO).

Преимущества

• Высокая коммутационная способность - выдерживает пусковые токи двигателей и индуктивные нагрузки
• Наличие блокировки снижает риск несанкционированного включения
• Осевая система позволяет гибко располагать рукоятку вне корпуса
• Компактные размеры экономят место в шкафу
• Простая и проверенная конструкция - минимальное количество движущихся деталей

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - это не автоматический выключатель
• IP20 исключает использование во влажных, пыльных или открытых помещениях
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо использовать с предохранителем или автоматом
• Не поддерживает дистанционное управление - только ручное воздействие
• Запрещено использовать в сетях постоянного тока

Примеры использования

• Главная кнопка аварийного отключения на станке ЧПУ
• Разъединитель перед преобразователем частоты в промышленном шкафе
• Коммутирующее устройство в распределительном щите насосной станции
• Ручной рубильник для отключения группы потребителей перед плановым ремонтом

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и зажимов - не используйте провода меньше 4 мм2 или больше 25 мм2
• Обязательно используйте блокировку при проведении техобслуживания - это требование ПТЭ и ПБ
• При установке в шкаф следите, чтобы рукоятка не задевала другие элементы при повороте
• Для долговечности периодически проверяйте контактное давление - особенно после первых 100 циклов включения
• Если нужна защита выше IP20 - выбирайте модели с герметичными крышками или устанавливайте выключатель в отдельный бокс
