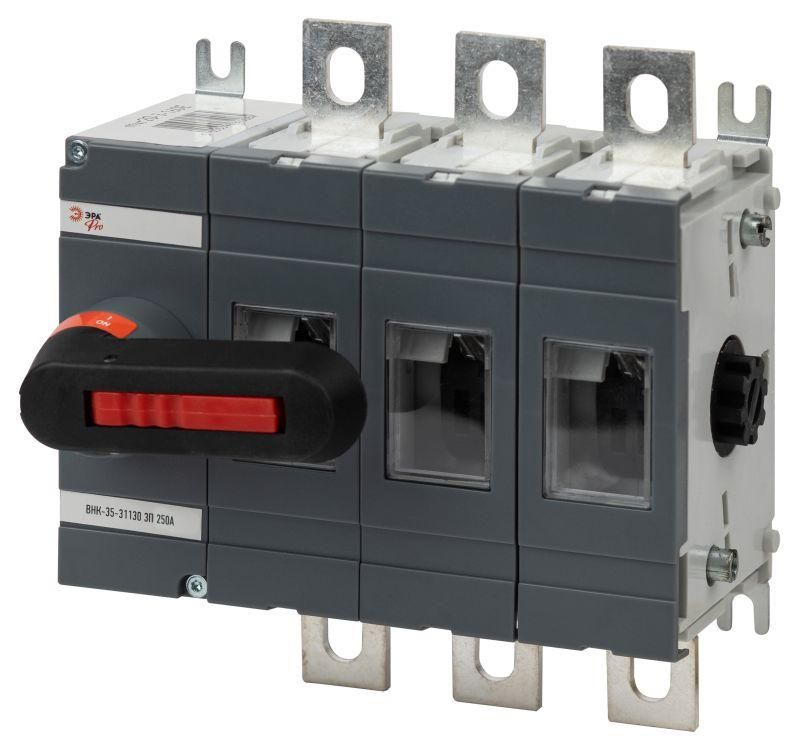

Эра Б0054010 Выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-250E 3П 250А с установленной фронтальной рукояткой управления

Выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-250E - это трёхполюсное коммутационное устройство с фронтальной рукояткой, предназначенное для безопасного отключения и включения силовых цепей до 250 А в системах распределения электроэнергии. Бренд ЭРА обеспечивает надёжность этого решения для промышленных объектов, где требуется жёсткий контроль за питанием оборудования.

Назначение и область применения

Выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-250E используется для ручного отключения и включения электрических цепей переменного тока частотой 50 Гц. Он применяется в качестве главного выключателя или устройства аварийной остановки в щитах распределения энергии. Подходит для установки на производствах, в цехах, на конвейерах, насосных станциях и других местах, где необходимо физически разорвать цепь для обслуживания или безопасности.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное рабочее напряжение: 690 В
• Номинальное напряжение изоляции: 690 В
• Количество полюсов: 3
• Условный ток короткого замыкания: 2000 кА
• Мощность при AC-23, 400 В: 94 кВт
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Габариты: 155×150×82 мм
• Тип присоединения: болтовое соединение
• Рукоятка: фронтальная поворотная, черного цвета
• Конструкция: компактное устройство в цельном корпусе
• Оснащён осью-переходником - позволяет устанавливать рукоятку в удобном положении
• Блокировка: есть - предотвращает случайное включение
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-250E имеет встраиваемую конструкцию и монтируется в шкафы распределительных устройств. Для подключения используются болтовые зажимы - провода фиксируются на клеммах с помощью гаек. Учитывайте посадочные размеры: ширина корпуса 82 мм, глубина 150 мм. Ось-переходник позволяет менять направление рукоятки, что удобно при ограниченном пространстве перед шкафом. Монтаж допускается только в закрытых помещениях с контролируемой средой - IP20 не защищает от пыли и влаги.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для промышленного использования. Наличие механической блокировки исключает включение при открытых дверцах шкафа, если система реализована правильно. Выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-250E не предназначен для работы под нагрузкой в режиме частого включения - он не имеет дугогашения, поэтому отключение выполняется только при минимальной нагрузке или после отключения автоматических выключателей.

Преимущества

• Высокая коммутационная способность - выдерживает ток КЗ до 2000 кА
• Фронтальная рукоятка обеспечивает удобный доступ и управление
• Наличие блокировки повышает безопасность при техобслуживании
• Ось-переходник даёт гибкость в расположении рукоятки
• Простая и прочная конструкция - минимум деталей, максимум надёжности
• Совместим с другими изделиями серии ВНК-35, включая модели с 4-м полюсом

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - не имеет дугогасительной камеры
• Степень защиты IP20 запрещает использование во влажных, пыльных или наружных условиях
• Отсутствие вспомогательных контактов - нельзя использовать для сигнализации состояния включения
• Требует внешнего автомата или предохранителя для защиты от перегрузок и КЗ
• Не подходит для реверсирования - данная модель не является реверсивной

Примеры использования

• Главная точка отключения питания для станка с асинхронным двигателем
• Автоматическая остановка на конвейере при аварийной ситуации
• Разъединитель в распределительном щите цеха для проведения планового ремонта
• Компонент в системе питания насосной группы, где нужен физический разрыв цепи

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - рекомендовано по документации завода-изготовителя
• Обязательно используйте этот выключатель-разъединитель ВНК-35-31130 PRO mvr20-3-250E совместно с автоматическим выключателем - он не защищает от перегрузок
• При установке в шкаф убедитесь, что рукоятка свободно поворачивается и не задевает другие элементы
• Если вам нужны сигналы о состоянии включения - выбирайте другую модификацию с вспомогательными контактами
• Для систем с несколькими источниками питания - рассмотрите реверсивные версии серии ВНК, но эта модель ими не является
