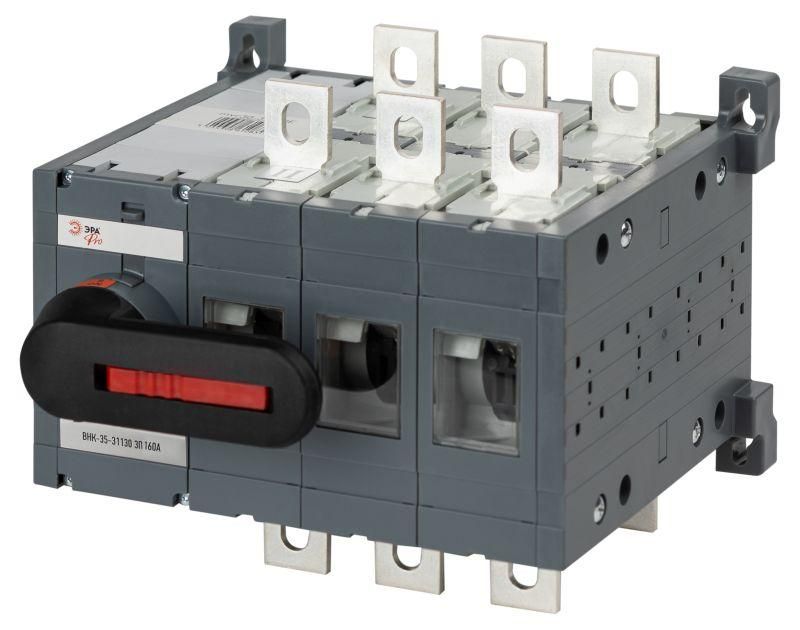

Эра Б0054015 Выключатель-разъединитель ВНК-35-31130 PRO mvr30-3-160E 3П 160А на 2 направления с фронтальной рукояткой управления

Выключатель-разъединитель ВНК-35-31130 mvr30-3-160E - это компактное встраиваемое устройство с фронтальной рукояткой, предназначенное для безопасного коммутирования трёхфазных цепей до 160 А и 690 В. Бренд ЭРА обеспечивает надёжность в системах распределения электроэнергии, где требуется переключение между двумя источниками питания.

Назначение и область применения

Выключатель-разъединитель ВНК-35-31130 mvr30-3-160E используется для включения, отключения и переключения электрических цепей переменного тока частотой 50 Гц. Его основное применение - системы распределения энергии, где необходимо резервирование питания: например, переключение с основной линии на резервную без потери контроля над нагрузкой. Подходит для установки в щитах автоматизации, на производствах с двигателями, конвейерами, насосными станциями и другим оборудованием с высокими пусковыми токами.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 160 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 640 кА
• Мощность при AC-23, 400 В: 88 кВт
• Тип присоединения: болтовое (для медных шин или кабелей)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Габариты: 310×150×82 мм
• Тип рукоятки: фронтальная поворотная, черного цвета
• Количество положений: два (двухнаправленное переключение)
• Конструкция: компактное устройство в едином корпусе
• Оснащён осью-переходником - позволяет устанавливать рукоятку с любой стороны

Совместимость и монтаж

Выключатель-разъединитель ВНК-35-31130 mvr30-3-160E рассчитан на встраивание в силовые щиты. Монтаж осуществляется через крепление на DIN-рейку или с помощью отверстий в корпусе. Для подключения используйте болты с моментом затяжки, соответствующим сечению провода (не более 50 мм2). Убедитесь, что зазор вокруг аппарата достаточен для свободного поворота рукоятки - минимальный зазор 50 мм спереди. Ось-переходник позволяет менять сторону управления без переделки монтажа. Нельзя использовать в условиях повышенной запылённости или влажности из-за IP20.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса IEC 60947-3. Имеет функцию механической блокировки - предотвращает одновременное включение двух источников питания, исключая параллельное питание. Это важно для предотвращения аварий при переключении между сетями. Работает в температурном диапазоне от -25C до +40C. Не имеет встроенных тепловых или электромагнитных расцепителей - только разъединение, без защиты от перегрузки или КЗ.

Преимущества

• Реверсивное исполнение позволяет безопасно переключать нагрузку между двумя источниками под нагрузкой - даже при пусковых токах двигателей
• Фронтальная рукоятка удобна для операторского доступа без вскрытия щита
• Наличие оси-переходника даёт гибкость в расположении рукоятки
• Высокая коммутационная способность (640 кА) обеспечивает надёжность при аварийных режимах
• Компактные размеры экономят место в щите

Ограничения применения

• Не предназначен для работы в условиях влажности, пыли, агрессивной среды - степень защиты IP20 не защищает от внешних воздействий
• Не имеет встроенного автомата - требует обязательной установки защитных аппаратов (например, автоматических выключателей) в цепи
• Не допускается использование в качестве единственного средства отключения - всегда нужен дополнительный разъединитель по правилам ПУЭ
• Нет вспомогательных контактов - нельзя подключить сигнализацию состояния без внешнего решения
• Не работает при напряжении выше 690 В - превышение недопустимо

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении электроэнергии
• Резервирование линии на конвейере в пищевой промышленности
• Обеспечение бесперебойного питания насосной группы в системе водоснабжения
• Управление двумя источниками в системах UPS с байпасом

Практические советы

• При выборе места установки учтите, что рукоятка должна иметь свободный ход - минимум 100° поворота
• Для многократного переключения проверяйте состояние контактных групп каждые 500–1000 циклов
• Если требуется сигнал “включено” - установите отдельный индикатор или реле, так как в этом экземпляре нет вспомогательных контактов
• При использовании в щитах с несколькими аналогичными устройствами - пометьте положения рукоятки (“Основная”, “Резерв”) для быстрого определения состояния
• Проверьте совпадение посадочных размеров с другими моделями ВНК - серия совместима, но не все версии имеют одинаковый шаг крепления
