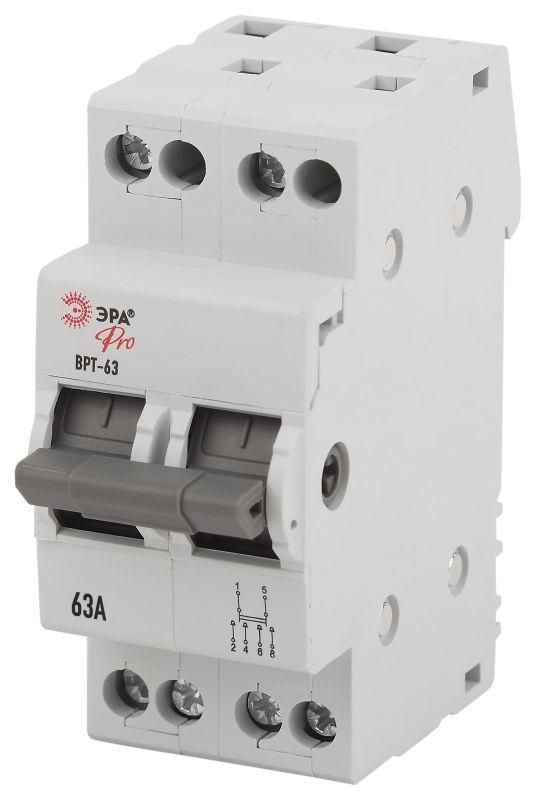

Эра Б0061673 Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-63 2п 63А

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-63 2P 63А - устройство для безопасного отключения и изоляции электрических цепей переменного тока. Он сочетает функции выключателя и разъединителя, обеспечивает четкую визуальную изоляцию и подходит для управления групповыми нагрузками в распределительных щитах. Бренд ЭРА предлагает эту модель как надежное решение для объектов жилищного и общественного назначения.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-63 2P 63А используется для ручного отключения и физической изоляции электрических цепей. Его применяют там, где требуется оперативно отключить от сети отдельные группы потребителей - например, освещение, розеточные контуры или оборудование в жилых домах, офисах, школах и административных зданиях. Устройство не предназначено для частого включения/выключения под нагрузкой, но позволяет безопасно проводить обслуживание и ремонт.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может коммутировать и выдерживать длительно.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В, частотой 50 Гц.
• Количество полюсов: 2 - управляет двумя фазными проводниками одновременно; нейтральный провод не коммутируется.
• Количество позиций переключения: 2 (включено / выключено) + нейтральное положение - позволяет полностью отсоединить цепь от питания.
• Наличие нейтрального положения: да - рычаг имеет среднее положение, при котором все контакты разомкнуты, что гарантирует визуальную изоляцию.
• Отключающая способность при КЗ: 1260 кА - способен выдержать и отключить сверхтоки при коротком замыкании без повреждения.
• Степень защиты IP20 - защищен от доступа пальцев и предметов более 12 мм, но не защищен от пыли и воды. Подходит только для установки внутри закрытых щитов.
• Глубина монтажа: 71,5 мм - требует соответствующего места в распределительном щите.
• Модульная ширина: 2 модуля - совместим с DIN-рейкой стандартной ширины 17,5 мм на модуль.
• Количество нормально разомкнутых контактов: 2 - два размыкающих контакта на каждую фазу, обеспечивающие полную изоляцию.

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-63 2P 63А устанавливается на DIN-рейку типа C в распределительных щитах. Монтаж выполняется с соблюдением правил электромонтажа: перед работой обязательно отключить питание. Для подключения используются винтовые зажимы - рекомендуется затягивать кабели усилием, указанным в инструкции, чтобы избежать перегрева. Устройство не требует специальных инструментов, кроме отвертки. Обязательно проверьте глубину монтажа 71,5 мм - недостаточное место в щите может помешать установке или закрыванию крышки.

Безопасность и стандарты

Устройство соответствует требованиям к выключателям-разъединителям для бытовых и аналогичных применений. Наличие нейтрального положения и визуальной изоляции соответствует нормам безопасности для проведения техобслуживания. Отключающая способность 1260 кА обеспечивает защиту от последствий аварийных режимов. Однако IP20 не допускает использование вне герметичных корпусов - запрещена установка во влажных помещениях, на улице или в местах с высокой запыленностью.

Преимущества

• Четкая визуальная изоляция благодаря нейтральному положению - легко определить, отключена ли цепь.
• Высокая отключающая способность - надежно работает даже при серьезных авариях.
• Компактная двухмодульная конструкция - экономит место в щите.
• Подходит для смешанных нагрузок - активных (нагреватели) и слаботочных индуктивных (электродвигатели малой мощности).
• Изготовлен отечественным брендом ЭРА - доступная цена и сервисная поддержка в России.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - это не автоматический выключатель, а разъединитель.
• IP20 - нельзя использовать в открытых, влажных или пыльных условиях.
• Только для переменного тока (AC); не работает в цепях постоянного тока.
• Не имеет встроенной защиты от перегрузки или КЗ - должен использоваться в паре с автоматическим выключателем или предохранителем.
• Не подходит для управления силовыми цепями выше 63 А - превышение тока вызовет выход из строя.

Примеры использования

• Отключение группы розеток в квартире перед ремонтом.
• Изолирование осветительной цепи в офисе для замены светильников.
• Разъединение входа в систему кондиционирования для планового техобслуживания.
• Управление отдельным участком электроснабжения в учебном заведении или медицинском учреждении.

Практические советы

• Выбирая выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-2-63 2P 63А, убедитесь, что ваш щит имеет достаточную глубину (минимум 75 мм) и свободные 2 модуля на DIN-рейке.
• Обязательно используйте этот аппарат вместе с автоматическим выключателем - он не защищает от перегрузок!
• При монтаже не перетягивайте клеммы - это повредит контактные поверхности и увеличит риск нагрева.
• Проверяйте состояние контактов раз в год - особенно если устройство часто используется в режиме отключения.
• Не путайте с автоматическими выключателями - ВРТ-63 PRO не отключится при перегрузке, только при ручном воздействии.
