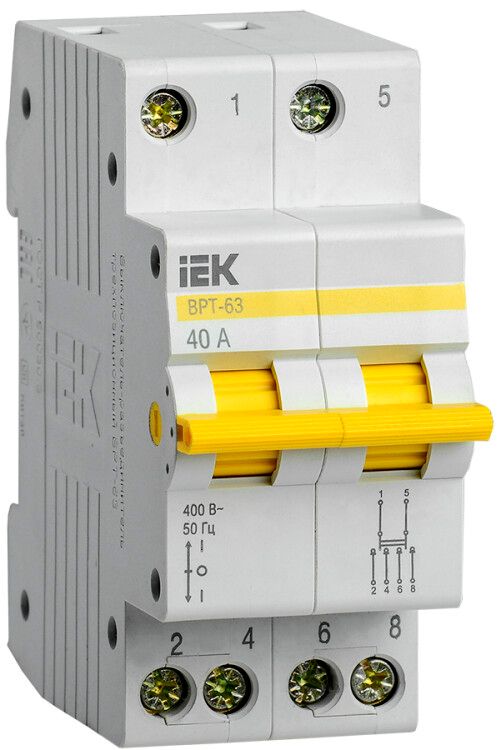

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 2п 40А | MPR10-2-040 IEK

Выключатель-разъединитель трехпозиционный ВРТ-63 2П 40А от IEK (ИЭК) - устройство для безопасного отключения и переключения двухфазных цепей переменного тока. Артикул mpr10-2-040 подходит для установки на DIN-рейку и используется там, где требуется физическое отключение питания - например, при обслуживании или аварийном отключении участков электроснабжения.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 2П 40А применяется для ручного отключения и переключения между двумя источниками питания или двумя группами потребителей. Устройство не предназначено для частого включения/выключения под нагрузкой - его задача - обеспечить надёжную изоляцию цепи при ремонте, проверке или переключении режимов работы.

Подходит для использования в распределительных щитах жилых домов, офисов, торговых центров и других объектов, где есть необходимость в оперативном отключении отдельных линий - например, при замене счётчиков, модернизации проводки или переходе на резервный источник.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях 380–400 В с частотой 50 Гц
• Количество полюсов: 2 - управляет двумя фазами одновременно (не подходит для однофазных систем без доработки)
• Количество позиций переключения: 3 - «Вкл.-Выкл.-Вкл.» (центральное положение - полное отключение)
• Тип переключения: рычаг перекидной - позволяет легко выбрать нужное состояние одним движением
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Модульная ширина: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый)
• Срок службы: 15 лет - при соблюдении условий эксплуатации и без частых коммутаций под нагрузкой
• Цвет корпуса: серый - соответствует цветовой гамме изделий серии KARAT

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный ВРТ-63 2П 40А устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать устройство на рейке с помощью защёлки - никаких дополнительных креплений не требуется.

Подключение проводов осуществляется через винтовые зажимы. Максимальное сечение жил - 16 мм2 (медные). Перед подключением обязательно отключите питание и используйте индикатор напряжения.

Устройство совместимо с другими компонентами серии KARAT: автоматическими выключателями, УЗО, контактными аппаратами того же бренда и форм-фактора.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный ВРТ-63 2П 40А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - обязательное условие для работ по техобслуживанию согласно ПТЭ и ПУЭ.

IP20 не допускает использование вне электрошкафа. Установка в сырых помещениях, на улице или в местах с высокой запылённостью недопустима.

Преимущества

• Чёткая механическая фиксация всех трёх позиций - исключает случайное переключение
• Визуальный контроль состояния: положение рычага сразу показывает, включена ли цепь
• Надёжные медные контакты обеспечивают минимальное тепловое воздействие при работе на номинале
• Совместимость с широким спектром элементов серии KARAT - упрощает сборку щитов
• Долгий срок службы - снижает затраты на замену в течение всего срока эксплуатации

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - это не автоматический выключатель
• Не имеет функции защиты от перегрузки или КЗ - необходимо использовать в паре с автоматическим выключателем
• Только 2 полюса - нельзя применять для полноценного отключения трёхфазной системы без дополнительных устройств
• IP20 - не работает во влажных, пыльных или открытых условиях
• Нет индикации состояния (LED) - опираетесь только на положение рычага

Примеры использования

• Отключение одной из двух линий освещения в торговом помещении для проведения ремонтных работ
• Переключение между основным и резервным входом в маломощном распределительном щите
• Физическое отключение группы розеток перед заменой счётчика
• Обесточивание участка цепи для тестирования изоляции мультиметром

Практические советы

• Выбирайте этот выключатель только тогда, когда вам нужен именно разъединитель, а не автомат. Для защиты от перегрузок добавьте автоматический выключатель на 40 А перед ним.
• При монтаже в щиту оставляйте свободное место вокруг устройства - он нагревается при длительной нагрузке, хотя и не так сильно, как автоматы.
• Проверяйте соответствие сечения провода: если жила меньше 1,5 мм2 - используйте ответвители, чтобы не повредить зажимы.
• Не используйте в цепях с мощными индуктивными нагрузками (например, двигатели) без предварительного отключения - возможна дуга при размыкании.
• При замене старого устройства - сверьте количество полюсов и тип переключения. Этот вариант (2П, 3 позиции) не заменяет однополюсные или четырёхполюсные аналоги.
