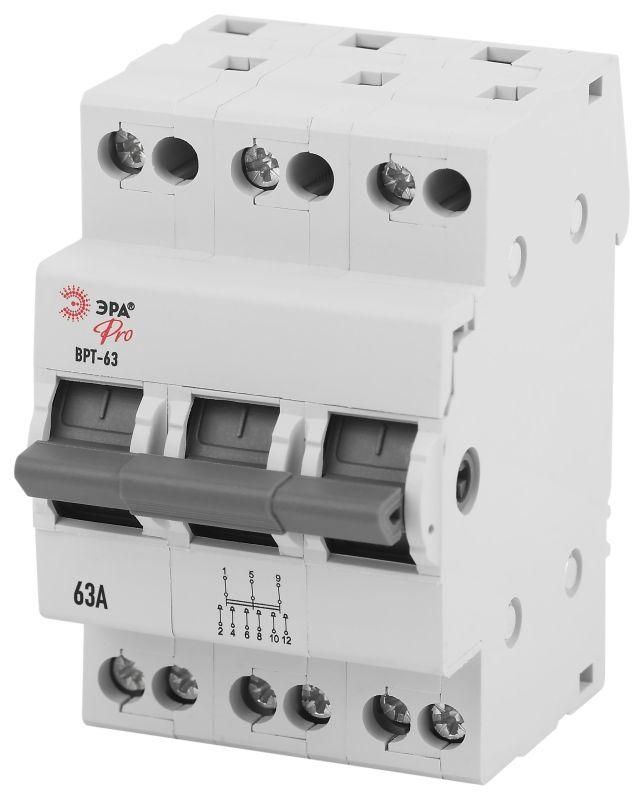

Эра Б0061681 Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-3-63 3п 63А

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-3-63 3P 63А - устройство для безопасного отключения и изоляции электрических цепей переменного тока. Подходит для установки на DIN-рейку в распределительных щитах жилых и общественных зданий, обеспечивает точную коммутацию нагрузок до 63 А при напряжении 400 В.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-3-63 3P 63А используется для ручного отключения и физической изоляции электрических цепей. Он позволяет безопасно проводить обслуживание, ремонт или переconfiguration групп потребителей - например, освещения, розеток или оборудования в помещениях. Устройство особенно актуально там, где требуется четкое разделение между рабочим состоянием и полной изоляцией от сети.

Технические характеристики

• Номинальное напряжение: 400 В AC (переменный ток, 50 Гц)
• Номинальный ток: 63 А
• Количество полюсов: 3
• Функция переключения: двухнаправленный выключатель-разъединитель с нейтральным положением «0»
• Количество позиций переключения: 2 (включено / выключено + нейтральное положение)
• Отключающая способность при КЗ: 1260 кА
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 71,5 мм
• Количество нормально разомкнутых контактов: 3 (по одному на каждый полюс)
• Способ монтажа: крепление на DIN-рейку

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-3-63 3P 63А устанавливается на стандартную DIN-рейку типа TS35. Ширина устройства соответствует трём модулям - место для него легко найти в типовом щите. Для подключения используются винтовые зажимы, рассчитанные на медные провода сечением до 16 мм2. Нейтральное положение «0» требует явного перевода рычага в среднее положение - это гарантирует механическую разрыв цепи и предотвращает случайное включение.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок в зданиях. Отключающая способность 1260 кА указывает на высокую устойчивость к токам короткого замыкания - это важно для защиты всей системы. Однако степень защиты IP20 означает, что устройство предназначено исключительно для внутренней установки в закрытых щитах. На открытых площадках, в сырых или пыльных местах применение запрещено.

Преимущества

• Чёткая визуальная индикация состояния: рычаг имеет три фиксированные позиции - «вкл», «выкл» и «0»
• Механическая изоляция при положении «0» - полностью размыкаются все полюса, что необходимо для работ по технике безопасности
• Высокая отключающая способность - надёжно работает даже при аварийных режимах
• Компактная форма (3 модуля) экономит место в щите
• Поддерживает смешанные нагрузки: активные (обогреватели) и индуктивные (двигатели, трансформаторы)

Ограничения применения

• Не предназначен для автоматического управления - только ручное управление
• IP20 не допускает использование вне герметичных щитов
• Не имеет функции защиты от перегрузки или КЗ - применяется совместно с автоматическими выключателями или предохранителями
• Не рекомендуется для частого переключения более 10–15 раз в день - это снижает срок службы контактной группы
• Не подходит для цепей постоянного тока

Примеры использования

• Отключение группы розеток перед ремонтом в квартире
• Изоляция питания конвейера на производстве для планового техобслуживания
• Разделение участка освещения в офисе для проведения электромонтажных работ
• Коммутация входа в систему резервного питания (например, при переходе на генератор)

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное сечение 16 мм2, меньшие значения тоже подходят
• Обязательно используйте этот выключатель вместе с автоматическим выключателем - он не защищает от перегрузки!
• При сборке щита учтите глубину 71,5 мм - не забудьте про свободное пространство за рейкой
• Позиция «0» должна использоваться только при необходимости полной изоляции - не переводите её в обычном режиме работы
• На крышке щита можно наклеить этикетку с пометкой «Отключен - работа запрещена» - это повышает безопасность персонала
