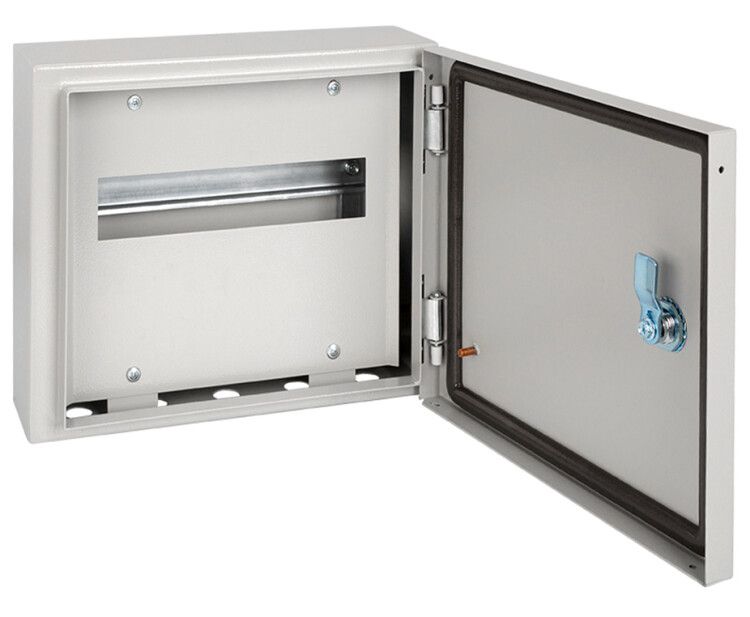

Корпус металлический навесной ЩРН-12-1 76 У2 IP54 (240х330х120) | Б0028775 ЭРА

Корпус металлический навесной ЩРН-12-1 76 У2 IP54 (240х330х120) от бренда ЭРА предназначен для безопасной установки модульного электрооборудования в условиях повышенной запыленности и влажности. Этот шкаф подходит для монтажа на стене и используется в промышленных, коммерческих и жилых объектах.

Назначение и область применения

ЩРН-12-1 76 У2 IP54 - это навесной металлический шкаф для размещения автоматических выключателей, УЗО, реле, счетчиков и других устройств на DIN-рейке. Подходит для установки в помещениях с нормальной влажностью и возможными брызгами воды - например, в подъездах, цехах, насосных станциях, на этажных щитках. Благодаря защите IP54, корпус можно использовать вне помещений при условии защиты от прямого попадания осадков.

Технические характеристики

• Габариты: 240×330×120 мм (ширина×высота×глубина)
• Защита: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL (серый)
• Количество модулей: 12 (стандартная DIN-рейка)
• Количество дверей: одна, с механизмом быстрой перенавески
• Запирание: замок с двумя ключами
• DIN-рейка: встроена, готова к монтажу оборудования
• Способ установки: открытая (накладная) - крепится к стене болтами через фланцы
• Уплотнитель: двухкомпонентный полиуретановый - обеспечивает долговечную герметизацию
• Коррозионная стойкость: гарантия 12 лет против сквозной коррозии

Совместимость и монтаж

ЩРН-12-1 76 У2 IP54 совместим с любым оборудованием, рассчитанным на стандартную DIN-рейку шириной 35 мм. Для монтажа используйте четыре точки крепления на задней стенке. Убедитесь, что поверхность стены ровная и способна выдерживать вес шкафа с нагрузкой - максимальная масса с полной комплектацией до 15 кг. Перенавеска двери выполняется без инструментов: достаточно снять петли, перевернуть дверь и установить её на противоположную сторону. Глубина внутреннего пространства - 120 мм; учтите этот параметр при выборе габаритов оборудования - особенно крупных УЗО или преобразователей частоты.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для распределительных устройств. Конструкция исключает случайный доступ к токоведущим частям при закрытой двери. Материалы и уплотнители соответствуют нормам для эксплуатации в условиях У2 (умеренный климат, температурный диапазон от −10C до +40C). Наличие замка и надежного уплотнителя снижает риск несанкционированного доступа и повреждения из-за внешних факторов.

Преимущества

• Высокая прочность стального корпуса - устойчив к механическим воздействиям
• Долговечный уплотнитель сохраняет степень защиты IP54 даже после многократного открывания
• Быстрый монтаж благодаря уже установленной DIN-рейке и продуманному креплению
• Перенавеска двери позволяет адаптировать шкаф под расположение проводов и удобство обслуживания
• Гарантия 12 лет на антикоррозийную защиту - меньше затрат на замену

Ограничения применения

• Не предназначен для установки в местах с постоянным контактом с водой - например, в банях, бассейнах, на улице под открытым небом
• Внутренняя глубина 120 мм не позволяет разместить оборудование с большими габаритами - проверяйте размеры перед покупкой
• Не имеет вентиляции - не рекомендуется для установки мощных тепловыделяющих устройств без дополнительного охлаждения
• Использование в средах с агрессивными химикатами (например, кислоты, растворители) требует дополнительной защиты

Примеры использования

• Этажный распределительный щит в многоэтажном доме
• Щит управления насосной станцией на участке
• Распределительный пункт на производстве для питания станков
• Автономный щиток для системы видеонаблюдения или сигнализации
• Временные объекты - стройплощадки, временные здания

Практические советы

• При монтаже используйте антивибрационные прокладки между шкафом и стеной - это увеличит срок службы креплений
• Не забудьте оставить свободное пространство вокруг шкафа - минимум 10 см спереди для удобного открывания двери
• Проверяйте соответствие длины проводов - при использовании длинных кабелей учитывайте, что внутри шкафа мало места для петель
• При необходимости замены замка - он стандартный, легко заменяется на аналогичный
• ЩРН-12-1 76 У2 IP54 от ЭРА - один из самых популярных решений в своем классе; если нужен более глубокий шкаф - рассмотрите модели ЩРН-18-1 или ЩРН-24-1
