Корпус металлический навесной ЩУ-1/1-1 76 310х300х150 IP54 NO-140-10 ЭРА Б0028769

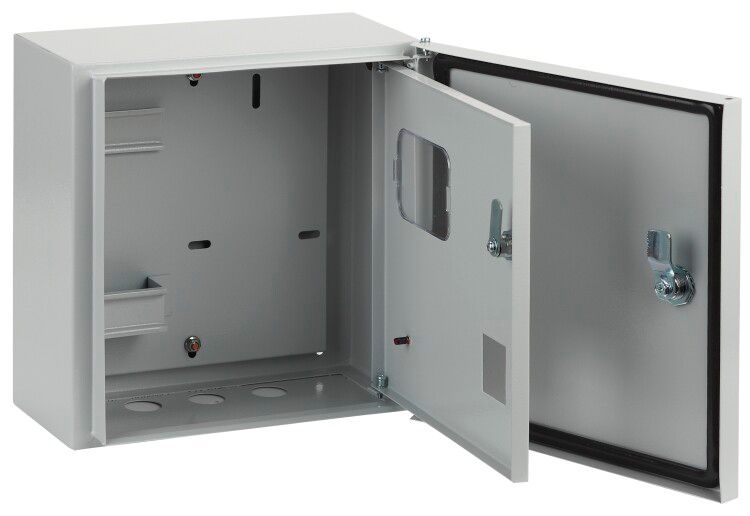

Корпус металлический навесной ЩУ-1/1-1-76 IP54 (310х300х150) от бренда ЭРА - это готовый щит учета для установки однофазного счетчика и коммутационных устройств в условиях повышенной влажности и запыленности. Подходит для монтажа на границе энергоучета в жилых, хозяйственных и промышленных объектах.

Назначение и область применения

ЩУ-1/1-1-76 IP54 предназначен для организации ввода электроэнергии и размещения внутри него счетчика, автоматических выключателей, УЗО и других модульных устройств. Корпус защищает оборудование от внешних воздействий и обеспечивает безопасную работу в местах, где есть риск попадания пыли и воды. Применяется в частных домах, дачах, гаражах, административных зданиях и на объектах ЖКХ. Устанавливается на границе энергоучета, как правило, снаружи помещений или в неотапливаемых зонах.

Технические характеристики

• Размеры: 310×300×150 мм (ширина × высота × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый)
• Наличие DIN-рейки: да - для крепления модульных устройств
• Место под счетчик: 1 место для однофазного счетчика
• Крышка: откидная, с смотровым окном для визуального контроля показаний счетчика
• Уплотнитель: двухкомпонентный полиуретановый по контуру двери
• Способ монтажа: накладной - крепится на стену болтами
• Глубина монтажа: 0 мм - корпус не требует углубления в стену
• Замок: в комплекте, с двумя ключами для пломбирования
• Гарантия от сквозной коррозии: 15 лет
• Гарантийный срок эксплуатации: 3 года

Совместимость и монтаж

ЩУ-1/1-1-76 IP54 совместим с любыми однофазными счетчиками, соответствующими стандартным габаритам (например, НИКА, Mercury, Energomera). DIN-рейка позволяет установить до 12–14 модулей (по 17,5 мм каждый): автоматы, УЗО, реле напряжения. Крепление осуществляется через четыре отверстия на задней стенке корпуса. Для монтажа используются саморезы или анкерные болты (не входят в комплект). Откидная дверца фиксируется на петлях, позволяющих провести опломбировку. Учитывайте, что глубина корпуса 150 мм - этого достаточно для стандартных устройств, но не подойдет для крупных трехфазных счетчиков или массивных автоматов с большим числом полюсов.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями безопасности для оборудования до 400 В переменного тока. Защита IP54 снижает риск поражения электрическим током при случайном контакте с элементами внутри щита. Полиуретановый уплотнитель и прочная стальная конструкция обеспечивают надежную изоляцию от влаги и пыли. Сертифицирован для использования в бытовых и производственных условиях согласно ГОСТ Р 50030.2 и ГОСТ Р 51321.1.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из российской стали
• Защита от коррозии - гарантия 15 лет на сквозную коррозию
• Удобство обслуживания: смотровое окно позволяет считывать показания без открывания дверцы
• Возможность опломбировки - ключевой фактор для энергонадзорных органов
• Простота сборки: все необходимые элементы уже установлены - DIN-рейка, уплотнитель, замок
• Универсальный дизайн - подходит как для новых установок, так и для реконструкции старых систем учета

Ограничения применения

• Не предназначена для установки в помещениях с постоянным воздействием прямого потока воды (например, под душем или на открытой площадке без навеса)
• Не подходит для трехфазных счетчиков - имеется только одно место под счетчик
• Глубина 150 мм исключает использование крупных устройств с расширенной конструкцией (например, некоторых автоматов с функциями управления)
• Не является взрывозащищенным - нельзя применять во взрывоопасных зонах
• Не рассчитан на температуры ниже -25C - при экстремальных холодах возможна потеря эластичности уплотнителя

Примеры использования

• Ввод в частный дом - установка на фасаде рядом с вводным кабелем
• Гараж или хозблок - организация автономного учета электроэнергии
• Административное здание - монтаж на лестничной клетке для группового учета
• Дачный участок - временное или постоянное решение для учета мощности
• Объекты малого бизнеса - кафе, мастерские, мини-склады с одним вводом

Практические советы

• Перед монтажом проверьте, чтобы входящий кабель имел достаточную длину для подключения к клеммам внутри корпуса - минимальный радиус изгиба не менее 50 мм
• При закручивании болтов крепления не переусердствуйте - металл тонкий, можно повредить резьбу
• Для долговечности уплотнителя не используйте масла или смазки - они разрушают полиуретан
• Если требуется установка трехфазного счетчика - выберите другую модель серии ЭРА с подходящим размером
• При использовании в холодном климате убедитесь, что щит находится под навесом или в защищенном месте - даже IP54 не защищает от намерзания льда на поверхности
• Сохраняйте ключи от замка - без них невозможно получить доступ для поверки счетчика
