Корпус металлический навесной ЩУ-1/1-0-76 IP54 (1 дверь) (310Х300Х150) | Б0028768 ЭРА

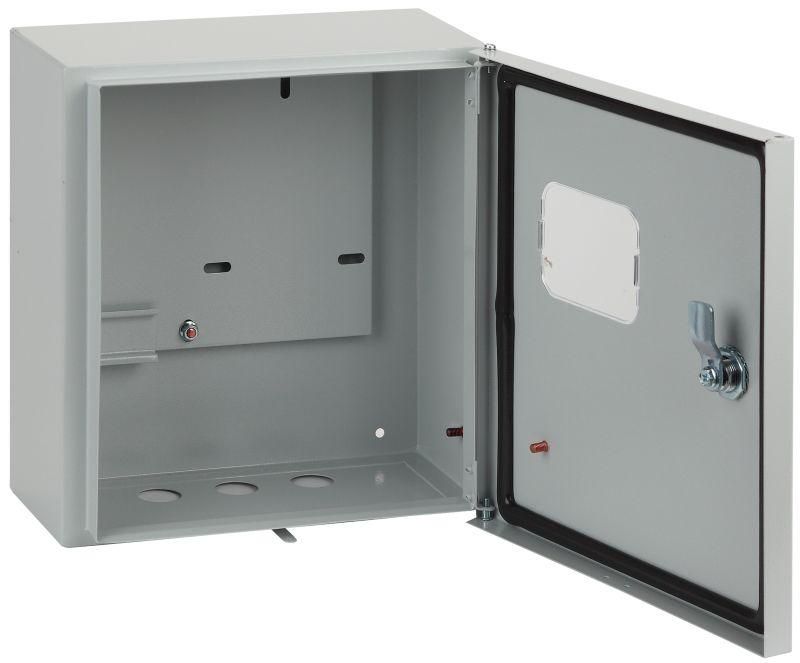

Корпус металлический ЩУ-1/1-0-76 IP54 (1 дверь) (310×300×150) от бренда ЭРА - это готовый щит учетно-распределительный для установки однофазного счётчика и коммутационных устройств в условиях повышенной влажности и запылённости. Подходит для монтажа на границе учёта электроэнергии в жилых, хозяйственных и промышленных объектах.

Назначение и область применения

Щит ЩУ-1/1-0-76 IP54 предназначен для организации точки ввода электроэнергии и размещения внутри оборудования учёта - в первую очередь, однофазного счётчика, автоматических выключателей, УЗО и других модульных устройств. Он защищает оборудование от внешних воздействий и обеспечивает безопасную работу сети до 400 В. Применяется там, где требуется надёжная защита от пыли и брызг воды: в квартирах, частных домах, дачах, гаражах, подъездах, административных зданиях и на объектах сельского хозяйства. Устанавливается исключительно на границе энергоучёта, как требует регламент.

Технические характеристики

• Размеры корпуса: 310 × 300 × 150 мм (ширина × высота × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в количестве, нарушающем работу) и от брызг воды со всех направлений
• Материал корпуса: сталь 08 пс по ГОСТ 1050-88, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый)
• Количество дверей: одна
• Место под счётчик: одно, для однополюсного (1Ф) счётчика
• Наличие DIN-рейки: да - стандартная рейка для крепления модульных устройств
• Способ монтажа: накладной - крепится к стене болтами, без углубления в поверхность
• Глубина монтажа: 0 мм - не требует ниши в стене
• Уплотнитель двери: вспененный полиуретан - обеспечивает герметичность при закрытой двери
• Смотровое окно: есть - для визуального контроля показаний счётчика без открывания двери
• Замок: в комплекте - с двумя ключами, совместим с пломбировочными устройствами
• Гарантия от сквозной коррозии: 15 лет
• Гарантийный срок эксплуатации: 3 года

Совместимость и монтаж

Щит ЩУ-1/1-0-76 IP54 совместим со всеми стандартными однофазными счётчиками, установленными на DIN-рейке. Также можно монтировать автоматы, УЗО, контакторы и другие устройства формата 18 мм. Крепление осуществляется через четыре отверстия в задней стенке корпуса - используются саморезы или анкерные болты. Поскольку монтаж накладной, не требуется подготовка ниши в стене. Перед установкой проверьте, что толщина стены и её материал позволяют надёжно зафиксировать корпус. Убедитесь, что провода подходят к месту ввода - входные кабели должны иметь достаточную длину для подключения к клеммам внутри щита.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок до 400 В. Защита IP54 снижает риск поражения током при случайном контакте с элементами внутри щита. Наличие уплотнителя и прочного металлического корпуса препятствует проникновению влаги и пыли, которые могут вызвать пробой изоляции. Конструкция предусматривает возможность опломбирования - это необходимо для соблюдения правил энергонадзора. Все материалы сертифицированы и соответствуют российским нормам качества.

Преимущества

• Высокая механическая прочность благодаря сварному стальному корпусу
• Защита от коррозии на 15 лет - покрытие устойчиво к влажности и химическим воздействиям
• Удобство обслуживания: смотровое окно позволяет считывать показания без вскрытия
• Готовая DIN-рейка - экономит время на сборке
• Простота установки: накладной монтаж не требует штрабления стен
• Поддержка пломбировки - соответствие требованиям энергосбытовых компаний

Ограничения применения

• Не предназначена для установки в помещениях с постоянным воздействием прямого потока воды - IP54 не гарантирует защиту от струй или погружения
• Не подходит для трёхфазных систем - место под счётчик рассчитано только на один однофазный прибор
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, в химпроизводстве или на АЗС)
• Глубина 150 мм ограничивает количество модульных устройств - не более 12–14 модулей 18 мм
• Не является взрывозащищённым - нельзя применять во взрывоопасных зонах

Примеры использования

• Ввод в квартиру - установка на этажном щите после счётчика в подъезде
• На даче - распределительный щит с УЗО и автоматами для освещения и розеток
• В гараже - организация питания станков, зарядки электромобиля, освещения
• В офисном помещении - точка учёта для отдельного участка или арендатора
• На ферме - защита цепей насосов, вентиляторов и освещения в сыром помещении

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели запас длины - минимум 15 см от входа до клеммника
• Используйте термоусадочные трубки или кольца на концах проводов - это повысит долговечность соединений
• При установке на деревянную стену используйте пластиковую прокладку между корпусом и поверхностью - предотвратит возникновение конденсата
• Не забудьте про пломбу - перед первым включением обязательно опломбируйте дверцу согласно требованиям вашей энергосбытовой компании
• Проверяйте плотность прилегания двери - если уплотнитель деформирован, замените его, чтобы сохранить степень защиты IP54
• Щит ЩУ-1/1-0-76 IP54 от ЭРА хорошо сочетается с другими изделиями серии ЭРА - выбирайте аналогичные модели для единообразия в проекте
