Корпус металлический навесной ЩУ 3/1-1 76 445х400х150 IP54 У1 NO-141-10 ЭРА Б0028771

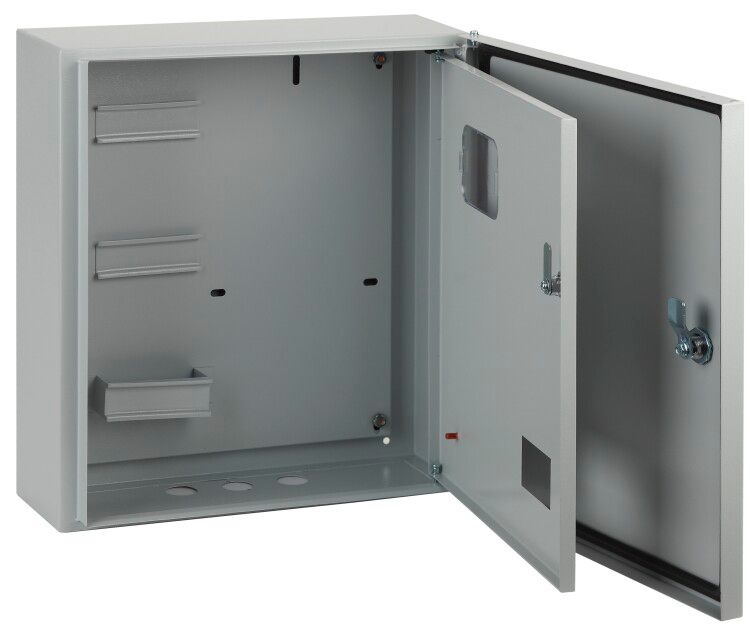

Корпус металлический навесной ЩУ 3/1-1 76 У1 IP54 445х400х150 мм от бренда ЭРА - это готовый щит учета для установки одиночного счетчика электроэнергии и коммутационных устройств в условиях повышенной влажности и запыленности. Подходит для монтажа на границе энергоучета в жилых, хозяйственных и промышленных объектах.

Назначение и область применения

ЩУ 3/1-1 76 У1 IP54 предназначен для организации ввода электроэнергии и установки одного однофазного или трехфазного счетчика. Внутри корпуса можно разместить автоматические выключатели, УЗО и другие модульные устройства до 400 В. Корпус защищает оборудование и людей от случайного контакта с токоведущими частями. Применяется там, где важна надежная защита от пыли и влаги: в квартирах, частных домах, дачах, гаражах, производственных помещениях и административных зданиях. Устанавливается на границе энергоучета, как правило, вне помещений или в неотапливаемых зонах.

Технические характеристики

• Размеры: 445×400×150 мм (высота × ширина × глубина)
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Тип монтажа: накладной - крепится к стене болтами или саморезами
• Наличие DIN-рейки: да - стандартная рейка для установки модульных устройств
• Количество мест под счетчик: 1 - рассчитан на один прибор учета
• Крышка: откидная, с петлей для опломбирования
• Смотровое окно: есть - позволяет считывать показания счетчика без открывания дверцы
• Цвет: серый (RAL 7035)
• Уплотнитель: двухкомпонентный полиуретановый, по контуру двери
• Замок: в комплекте, с двумя ключами
• Глубина монтажа: 0 мм - корпус не требует углубления в стену

Совместимость и монтаж

ЩУ 3/1-1 76 У1 IP54 совместим с любыми однополюсными и многополюсными счетчиками, соответствующими стандартным габаритам (например, Mercury, Energomera, Нева, SEW). DIN-рейка позволяет установить до 9–12 модулей (в зависимости от типа устройств). Крепление осуществляется через четыре отверстия в задней стенке корпуса. Для монтажа используются анкерные болты, дюбеля или саморезы по бетону/кирпичу. При установке на деревянную или металлическую поверхность рекомендуется использовать подходящие крепежи с учетом нагрузки. Открытый доступ к клеммникам сзади позволяет легко подключать входные и выходные провода.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями безопасности для оборудования до 400 В. Степень защиты IP54 снижает риск поражения электрическим током при случайном прикосновении к элементам внутри. Уплотнитель и прочная конструкция исключают проникновение влаги и пыли, что повышает долговечность и безопасность эксплуатации. Гарантия от сквозной коррозии - 15 лет благодаря эпоксидно-полиэфирному порошковому покрытию. Гарантийный срок эксплуатации - 3 года.

Преимущества

• Жесткая сварная конструкция - не деформируется при механическом воздействии
• Высококачественное порошковое покрытие - устойчиво к царапинам, химическим веществам и перепадам температур
• Уплотнитель из вспененного полиуретана - эффективнее обычных резиновых профилей, сохраняет эластичность при минусовых температурах
• Наличие смотрового окна - не требуется вскрытие щита для проверки показаний
• Возможность опломбирования - соответствует требованиям энергонадзорных органов
• Простой монтаж - не нуждается в подготовке ниши в стене

Ограничения применения

• Не предназначена для установки в помещениях с постоянной влажностью выше 95% или в зонах прямого потока воды (например, рядом с мойками, банями)
• IP54 не гарантирует защиту от длительного погружения или сильного струйного водяного давления
• Подходит только для одного счетчика - нельзя использовать как распределительный щит для нескольких точек учета
• Не рекомендуется для установки в средах с агрессивными химическими парами (промышленные цеха с кислотами, щелочами)
• Глубина 150 мм ограничивает установку крупных устройств (например, многофункциональных счетчиков с внешними интерфейсами)

Примеры использования

• Вводный щит учета в частном доме - установка после воздушной ЛЭП или кабеля от столба
• Общий щит на этаже многоквартирного дома - для учета электроэнергии по подъездам
• Гараж или мастерская - защита счетчика и автоматов от сырости и пыли
• Дачный участок - временная или сезонная установка с возможностью быстрого обслуживания
• Административные здания - учет на территории предприятий, складов, офисов

Практические советы

• Перед монтажом проверьте, чтобы посадочные размеры вашего счетчика соответствовали внутреннему пространству - особенно важно для старых моделей
• Используйте кабельные вводы с уплотнителями, чтобы не нарушить степень защиты IP54
• При установке на фасаде здания ориентируйте дверцу так, чтобы она не находилась под прямым дождем - даже IP54 не защищает от направленного потока
• Проверяйте плотность закрывания дверцы - уплотнитель должен равномерно сжиматься по всему периметру
• Для удобства обслуживания оставляйте свободное пространство перед щитом - не менее 60 см
• ЩУ 3/1-1 76 У1 IP54 от ЭРА - отличный выбор, если вам нужен недорогой, но надежный щит для учета; для более сложных систем лучше выбрать модели с несколькими дверцами или большей глубиной
