Корпус металлический ЩУ-3Н-12 480х350х165 IP55 NO-SHU-3N-12 ЭРА Б0043765

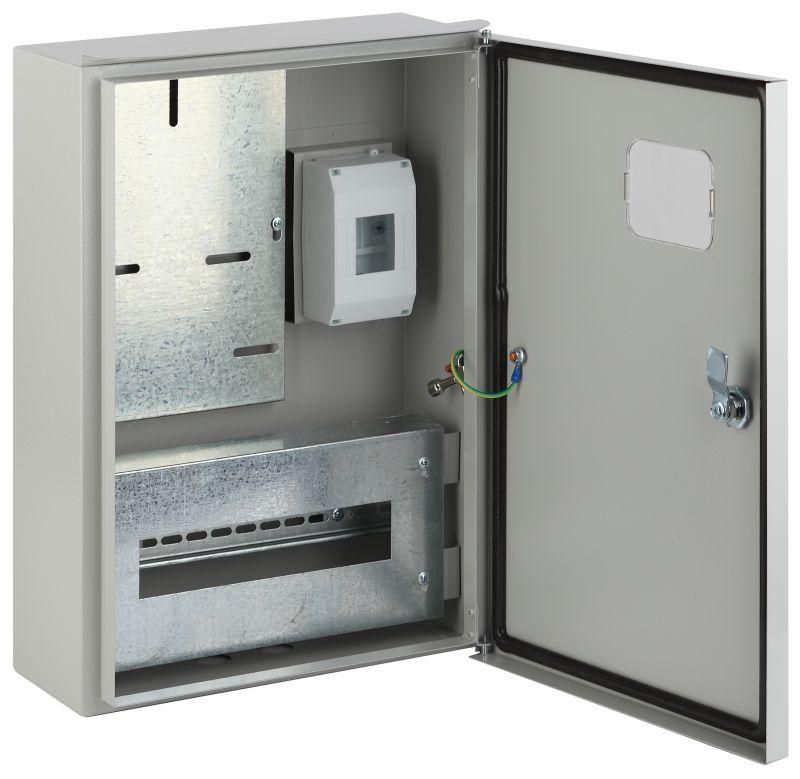

Корпус металлический навесной ЩУ-3Н-12 IP55 (480х350х165/365) от бренда ЭРА - это готовый щит учетно-распределительный для установки на границе энергоучета. Он защищает счетчики, автоматические выключатели и проводку от внешних воздействий, обеспечивая безопасную работу в условиях повышенной влажности и запыленности. Артикул б0043765 соответствует сериям 55 Корпуса и боксы.

Назначение и область применения

ЩУ-3Н-12 IP55 предназначен для монтажа на открытых участках - на фасадах зданий, в подъездах, гаражах, дачах и хозяйственных постройках. Внутри устанавливаются однополюсные или трехфазные счетчики электроэнергии, автоматы, УЗО и другие модульные устройства. Щит работает на напряжение до 400 В и используется там, где требуется надежная защита оборудования и доступ к показаниям счетчика для контролирующих органов.

Технические характеристики

• Размеры корпуса: 480×350×165 мм (высота × ширина × глубина); с учетом выступающей части - 365 мм
• Материал: сталь 08 пс ГОСТ 1050-88, сварной корпус
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Ударопрочность: IK08 по EN 50102 - выдерживает удар энергией 5 Дж
• Номинальный ток: 100 А
• Количество модулей: 12 (стандарт DIN 35 мм)
• Глубина монтажа: 250 мм - достаточна для установки модулей с крупными клеммниками
• Цвет: RAL 7035 (серый антрацит)
• Покрытие: порошковое эпоксидно-полиэфирное, устойчивое к царапинам и химикатам
• Кабельные вводы: 3 шт. (готовы под герметичные вводы, не входят в комплект)
• Дверь: одинарная, с уплотнителем из вспененного полиуретана
• Замок: есть, с двумя ключами, совместим с пломбировкой
• Смотровое окно: да - для считывания показаний счетчика без открывания двери
• Монтажная панель: DIN-рейка, установленная внутри

Совместимость и монтаж

ЩУ-3Н-12 IP55 рассчитан на установку любых модульных устройств шириной 17,5 мм (например, счетчики, автоматы, УЗО) в количестве до 12 модулей. Подходит для одно- и трёхфазных счетчиков. Монтаж осуществляется на стену с помощью кронштейнов или болтов через отверстия в задней стенке. Кабели заводятся через три подготовленных ввода - можно использовать стандартные резиновые или пластиковые вводы (не входят в комплект). Петли двери позволяют опломбировать щит без демонтажа. Рекомендуется соблюдать минимальный зазор 50 мм вокруг корпуса для теплоотвода и обслуживания.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов
• Степень защиты IP55 снижает риск повреждения от влаги и пыли
• Ударопрочность IK08 гарантирует сохранность при случайных механических воздействиях
• Порошковое покрытие исключает контакт с токоведущими частями при нормальной эксплуатации
• Уплотнитель на двери препятствует образованию конденсата внутри

Преимущества

• Высокая прочность сварного стального корпуса - не деформируется при температурных перепадах
• Долговечное покрытие - гарантия против сквозной коррозии 15 лет
• Удобство обслуживания: смотровое окно + возможность опломбирования без вскрытия
• Простота сборки: уже установленная DIN-рейка и готовые места для кабелей
• Подходит для условий с высокой влажностью - идеален для улицы, подвалов, гаражей

Ограничения применения

• Не предназначена для установки в взрывоопасных средах (не имеет взрывозащиты)
• Не рекомендуется для постоянного прямого солнечного освещения - возможен нагрев выше допустимого
• Номинальный ток 100 А - нельзя использовать для вводов более 100 А без согласования с проектом
• Кабельные вводы не имеют герметизации - требуют самостоятельной установки уплотнений
• Не подходит для монтажа внутри помещений с агрессивными химическими парами (промышленные цеха)

Примеры использования

• Ввод в квартиру или частный дом - установка на лестничной клетке или снаружи
• Общий щит учета в многоквартирном доме - на этаже или в подъезде
• Дачный участок - монтаж на столбе или стене хозпостройки
• Гараж или автопарковка - защита счетчика и автоматики от сырости
• Административные здания - временные или постоянные точки учета

Практические советы

• Перед монтажом проверьте, что глубина корпуса (250 мм) позволяет вместить все модули - особенно если используются большие автоматы с клеммами на 35–45 мм
• Используйте кабельные вводы с резиновыми уплотнителями (например, KVT, IEK) - они повысят степень защиты до IP55
• При установке на улице ориентируйте дверцу так, чтобы она не находилась под стекающим с крыши потоком воды
• Для удобства обслуживания оставьте свободное пространство перед щитом минимум 80 см
• Проверьте соответствие модели счетчика - ЩУ-3Н-12 поддерживает как старые индукционные, так и современные электронные модели
• При необходимости замены замка используйте оригинальные ключи - они совпадают с другими изделиями серии ЭРА
