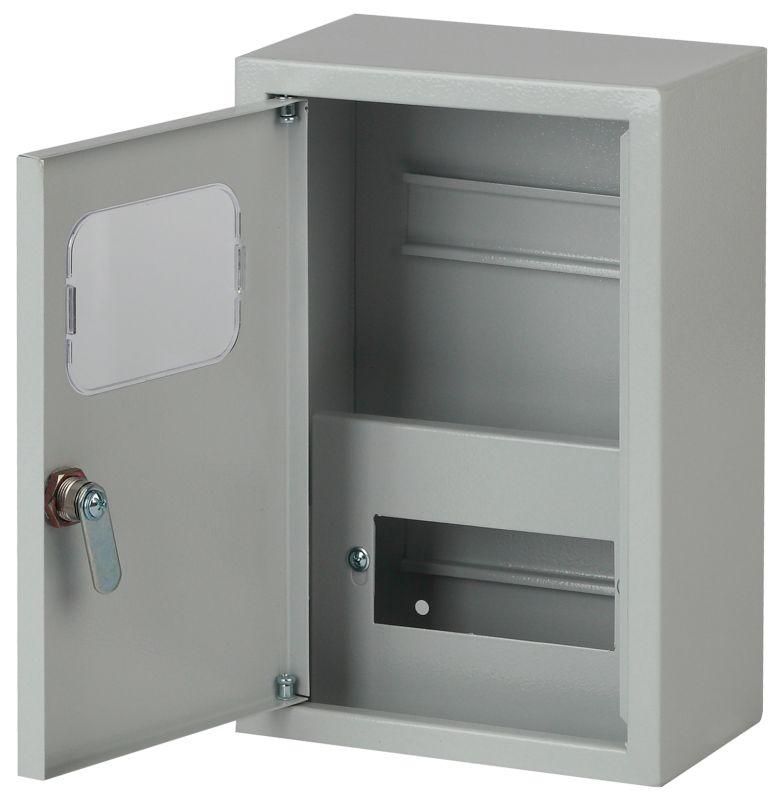

Корпус металлический навесной ЩУРн 1/6зо-1 76 УХЛ3 IP31 (190х285х110) | Б0030179 ЭРА

Корпус металлический щит учетно-распределительный навесной ЩУРн-1/6зо-1 76 УХЛ3 IP31 (285х190х130) от бренда ЭРА предназначен для компактного монтажа однополюсного счетчика и автоматических выключателей в помещениях с умеренным климатом. Этот щит обеспечивает надежную защиту электрооборудования и удобство обслуживания - идеально подходит для квартир, офисов и малых производств.

Назначение и область применения

Щит учетно-распределительный ЩУРн-1/6зо-1 76 УХЛ3 используется для сборки электрических щитов, где требуется установить один однофазный счетчик и до шести модульных устройств - автоматов, УЗО, реле напряжения. Применяется в жилых домах, административных зданиях, магазинах, мастерских и других объектах с напряжением до 400 В. Защищает оборудование от внешних воздействий и предотвращает случайный доступ к токоведущим частям.

Технические характеристики

• Материал корпуса: сталь - прочная, устойчивая к деформациям
• Степень защиты: IP31 - защищен от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество модулей DIN: 6 - позволяет установить до шести стандартных модульных аппаратов шириной 17,5 мм каждый
• Количество мест под счетчик: 1×1 фаза - рассчитан на однополюсный счетчик
• Способ монтажа: накладной - крепится на стену снаружи, не требует углубления
• Размеры: 285×190×130 мм - компактный формат для ограниченного пространства
• Цвет: серый - матовое эпоксидно-полиэфирное порошковое покрытие
• Наличие DIN-рейки: да - уже установленная внутри, готова к монтажу
• Наличие откидной крышки: да - открывается на петлях для удобного доступа
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Глубина монтажа: 0 мм - не требует ниши в стене

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами (автоматы, УЗО, реле) по ГОСТ Р 50030.2. Крепление осуществляется через четыре отверстия в задней стенке - используются дюбели или саморезы. Монтажная панель внутри выполнена из стали, что позволяет закрепить счетчик болтами. Откидная дверца имеет смотровое окно - показания счетчика видны без открытия щита. Никаких специальных инструментов для сборки не требуется - все элементы доступны при обычном электромонтаже.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 400 В. Конструкция исключает случайный контакт с токоведущими частями благодаря изолированному корпусу и откидной крышке. Порошковое покрытие повышает устойчивость к коррозии и механическим повреждениям. Соответствует нормам для помещений с невысокой степенью опасности - не рекомендовано для открытых площадок или сырых сред без дополнительной защиты.

Преимущества

• Жесткий сварной корпус - не гнетется при ударах и вибрациях
• Готовая DIN-рейка - экономит время на сборке
• Смотровое окно - не нужно открывать щит для проверки показаний счетчика
• Российская сталь и качественное покрытие - долгий срок службы даже в условиях повышенной влажности
• Накладной монтаж - подходит для любых поверхностей, включая деревянные и кирпичные стены

Ограничения применения

• Не подходит для установки вне помещений - IP31 не защищает от дождя, снега или прямого попадания воды
• Не рассчитан на более чем 6 модулей - нельзя использовать для крупных щитов с большим количеством автоматов
• Не предусматривает внутреннюю глубину - невозможно смонтировать устройства с большими габаритами (например, некоторые старые автоматы или преобразователи)
• Подходит только для однофазных систем - трехфазные счетчики не поместятся

Примеры использования

• Вводный щит в квартире - счетчик + 4 автомата на освещение, розетки, кухню и кондиционер
• Щит на этаже многоквартирного дома - учет одного подъезда с несколькими УЗО
• Мастерская или небольшая лаборатория - контроль питания оборудования с возможностью быстрого отключения
• Административное здание - временный щит для ремонта или переустройства проводки

Практические советы

• Перед монтажом проверьте, чтобы счетчик подходил по размеру - типовой однополюсный счетчик (например, Меркурий 201.8) легко поместится
• При креплении используйте антивибрационные прокладки, особенно на металлических стенах
• Не забудьте про заземление - клемма заземления есть на корпусе, ее необходимо подключить к контуру
• Если планируете увеличить количество модулей - выбирайте щит с 9–12 модулями, этот вариант слишком компактен
• Для влажных помещений (ванная, подвал) дополнительно устанавливайте герметичные вводы и используйте УЗО с чувствительностью 30 мА
