Корпус металлический ЩУ 3/1-0 76 У1 IP54 (395х310х150) (52) ЭРА - Б0028770

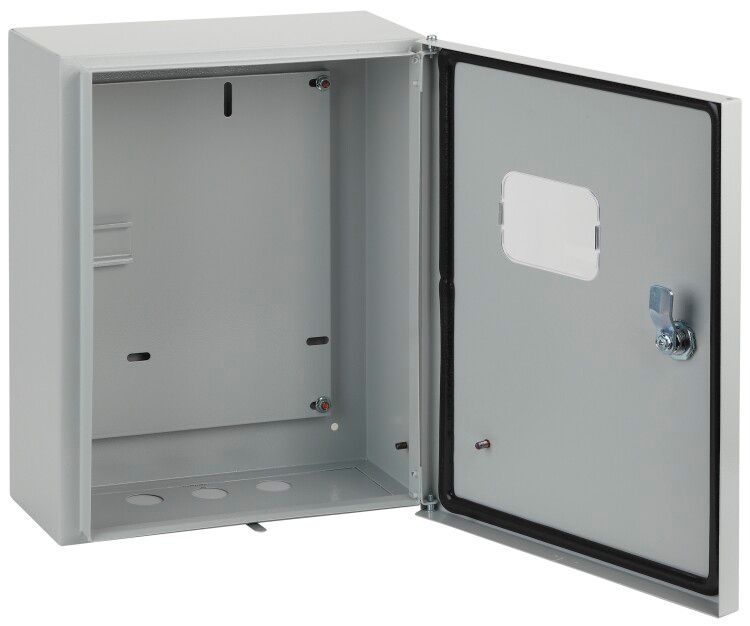

Корпус металлический ЩУ 3/1-0 76 У1 IP54 (395х310х150 мм) от бренда ЭРА - это готовый щит учета для установки одиночного счетчика электроэнергии и коммутационных устройств в условиях повышенной влажности и запыленности. Артикул б0028770 подходит для монтажа на стену в жилых, хозяйственных и промышленных объектах.

Назначение и область применения

Щит учетно-распределительный ЩУ 3/1-0 76 У1 IP54 предназначен для организации точки ввода электроэнергии и установки одного однофазного или трехфазного счетчика. Он защищает оборудование от внешних воздействий и обеспечивает безопасную эксплуатацию в зонах с риском попадания пыли и воды. Подходит для установки на границе энергоучета - в квартирах, частных домах, дачах, гаражах, офисах и производственных помещениях.

Технические характеристики

• Размеры корпуса: 395×310×150 мм
• Материал: сталь 08 пс ГОСТ 1050-88
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Цвет: серый (RAL 7035)
• Наличие DIN-рейки: да - для фиксации автоматических выключателей, УЗО, счетчика
• Количество мест под счетчик: 1
• Способ монтажа: накладной - крепится к стене без углубления
• Глубина монтажа: 0 мм - не требует ниши
• Крышка: откидная, с петлей для пломбы
• Смотровое окно: есть - для считывания показаний счетчика без открывания дверцы
• Уплотнитель: вспененный полиуретан по контуру двери
• Покрытие: эпоксидно-полиэфирное порошковое - устойчиво к механическим повреждениям и коррозии

Совместимость и монтаж

Щит совместим с любыми однополюсными и многополюсными счетчиками, соответствующими стандартным габаритам DIN-рейки. Крепление осуществляется через четыре отверстия на задней стенке - используются саморезы или дюбели. Накладной способ монтажа исключает необходимость штрабления стены. Откидная крышка фиксируется на петле, позволяющей провести опломбировку контролирующими органами. Все входящие и выходящие кабели проходят через подготовленные кабельные вводы - их необходимо просверлить самостоятельно при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования до 400 В переменного тока. Защита IP54 снижает риск поражения электрическим током при случайном контакте с элементами внутри щита. Корпус выполнен из стали, что гарантирует электрическую целостность и заземляемость. Уплотнитель из полиуретана препятствует образованию конденсата и проникновению влаги. Гарантия от сквозной коррозии - 15 лет, гарантийный срок эксплуатации - 3 года.

Преимущества

• Жесткая сварная конструкция - не деформируется при нагрузках
• Высокая герметичность благодаря двухкомпонентному уплотнителю
• Порошковое покрытие устойчиво к царапинам, химическим веществам и УФ-лучам
• Смотровое окно позволяет проверять показания счетчика без вскрытия
• Поддерживает опломбировку - соответствует нормам энергонадзора
• Произведён из российской стали - надежность и доступная цена

Ограничения применения

• Не предназначена для установки в помещениях с постоянным воздействием прямой струи воды (например, в банях, парильнях)
• Не подходит для монтажа в средах с агрессивными химическими выбросами (промышленные цеха с кислотами, щелочами)
• Один слот под счетчик - нельзя установить два устройства учета
• Накладной монтаж требует прочной поверхности - не рекомендуется для гипсокартона или деревянных панелей без усиления

Примеры использования

• Ввод в квартиру - установка после вводного автомата перед счетчиком
• Дачный участок - распределение питания на освещение, насос, розетки
• Гараж - организация автономной сети с УЗО и автоматом
• Административное здание - точка учета для отдельного этажа или отделения
• Объекты ЖКХ - временные или постоянные пункты учета

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (150 мм) не мешала расположению кабелей - особенно если они подходят снизу
• При использовании трехфазного счетчика убедитесь, что он помещается в отведенное место - габариты должны соответствовать DIN-рейке
• Для лучшей герметизации используйте кабельные вводы с резиновыми уплотнителями
• При установке в сыром месте (гараж, подвал) дополнительно проконтролируйте отсутствие протечек рядом с местом крепления
• Щит ЩУ 3/1-0 76 У1 IP54 от ЭРА - один из самых популярных в серии; если нужна большая емкость, рассмотрите модели с двумя дверями из той же линейки
