Корпус металлический ЩУ 3-1-0 76 У1 395x310x155 IP54 NO_SIMPLE_STM_SHU-3/1-0 ЭРА Б0046704

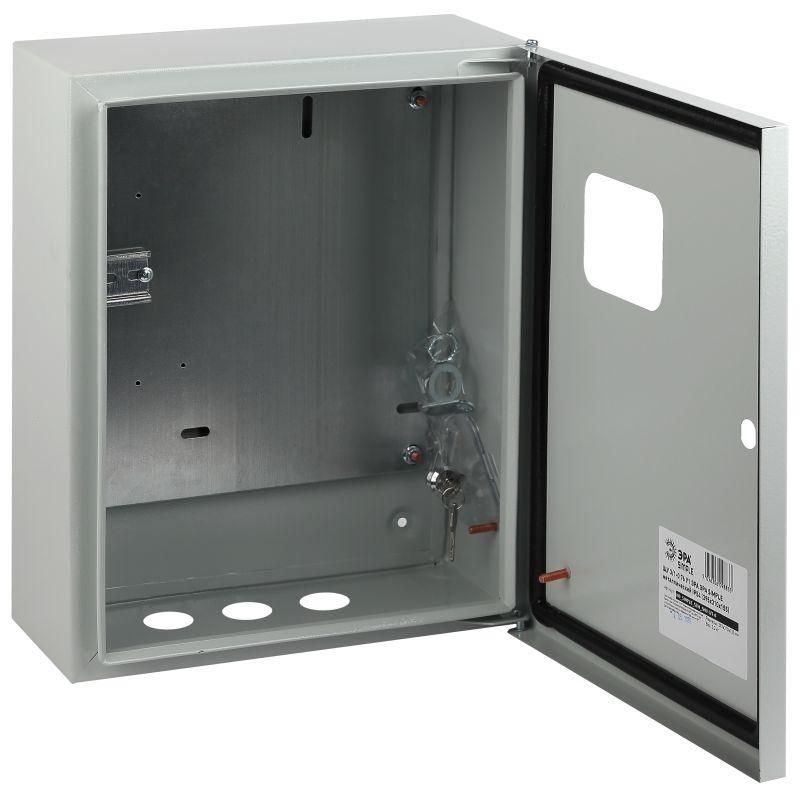

Корпус металлический щит учета ЩУ-3/1-0 76 У1 IP54 (395x310x155) от бренда ЭРА - это готовый металлический шкаф для монтажа счетчиков электроэнергии, автоматических выключателей и других модульных устройств. Подходит для установки на границе энергоучета в жилых, хозяйственных и промышленных объектах. Артикул б0046704 соответствует модели ЩУ-3/1-0 76 У1 из серии ЭРА SIMPLE.

Назначение и область применения

Щит учета ЩУ-3/1-0 76 У1 IP54 предназначен для организации ввода электропитания и размещения внутри него приборов учёта электроэнергии, автоматов, УЗО и других модульных устройств. Он защищает оборудование от внешних воздействий и обеспечивает безопасность пользователей. Применяется там, где требуется надёжная защита от пыли и влаги: в квартирах, частных домах, дачах, гаражах, офисах и производственных помещениях. Устанавливается на границе энергоучёта - то есть между сетью энергоснабжающей компании и внутренней проводкой потребителя.

Технические характеристики

• Размеры корпуса: 395×310×155 мм
• Материал: сталь 08 пс по ГОСТ 1050-88
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды с любого направления
• Цвет покрытия: RAL 7035 (серый)
• Покрытие: эпоксидно-полиэфирное порошковое, устойчивое к механическим повреждениям и коррозии
• DIN-рейка: да, установленная внутри для фиксации модульного оборудования
• Крышка: откидная, с петлёй для пломбирования
• Смотровое окно: есть - для удобного считывания показаний счётчика без открывания дверцы
• Замок: в комплекте, с двумя ключами
• Уплотнитель: двухкомпонентный полиуретановый, по контуру двери
• Глубина монтажа: 0 мм - корпус монтируется поверх стены, не требует углубления
• Гарантия от сквозной коррозии: 15 лет
• Гарантийный срок эксплуатации: 1 год

Совместимость и монтаж

Щит учета ЩУ-3/1-0 76 У1 IP54 совместим с любыми однополюсными и трёхполюсными счётчиками, автоматическими выключателями, УЗО и другими устройствами, которые крепятся на DIN-рейку стандарта 35 мм. Монтаж выполняется накладным способом - корпус крепится к стене с помощью болтов или саморезов через отверстия в задней стенке. Поскольку глубина монтажа равна 0 мм, не требуется подготовка ниши в стене. Перед установкой проверьте соответствие размеров устройства и места монтажа - особенно важно учесть свободное пространство вокруг корпуса для доступа к клеммам и замку.

Безопасность и стандарты

Корпус выполнен из стали с антикоррозийным покрытием, что исключает риск возникновения электрического контакта с токоведущими элементами. Наличие уплотнителя и степени защиты IP54 снижает вероятность пробоя изоляции из-за влаги. Конструкция предусматривает возможность опломбировки - это необходимо для соблюдения требований энергонадзора. Соответствует требованиям безопасности для электроустановок напряжением до 400 В. Гарантия от сквозной коррозии 15 лет подтверждает долговечность материала.

Преимущества

• Жёсткая сварная конструкция - не деформируется при нагрузках и температурных изменениях
• Высокая степень защиты IP54 - подходит для помещений с повышенной влажностью и запылённостью
• Смотровое окно - позволяет контролировать показания счётчика без вскрытия корпуса
• Порошковое покрытие - устойчиво к царапинам, химическим веществам и УФ-лучам
• Комплектация - всё необходимое в наличии: замок, ключи, DIN-рейка, уплотнитель
• Поддержка различных типов счётчиков - универсальный внутренний объём

Ограничения применения

• Не предназначена для установки вне зданий без дополнительной защиты от прямого дождя и солнца - IP54 не гарантирует защиту от длительного воздействия осадков
• Не рекомендуется использовать в средах с постоянным воздействием агрессивных химикатов (например, в химпроизводстве)
• Накладной монтаж требует прочной основы - не подходит для слабых или рыхлых поверхностей (гипсокартон, деревянные панели без усиления)
• Не является распределительным щитом - не рассчитан на большие токовые нагрузки выше 100 А без согласования с проектом

Примеры использования

• Вводный щит в частном доме - для установки однофазного счётчика и автомата ввода
• Общий щит на этаже многоквартирного дома - для группового учёта
• Щит на даче - для защиты от влаги и пыли в условиях открытой площадки
• Гараж или мастерская - для питания станков и инструментов с возможностью контроля расхода электроэнергии
• Административные здания - для организации точки учёта перед распределением по помещениям

Практические советы

• Перед монтажом убедитесь, что внутренние размеры корпуса (395x310x155 мм) позволяют разместить все нужные модули - особенно если используете крупные автоматы или трехфазный счётчик
• Используйте только кабели с подходящим сечением - максимальный допустимый ток зависит от установленных автоматов, а не от самого корпуса
• При закручивании крепёжных элементов не переусердствуйте - сталь тонкая, можно продавить металл
• Проверяйте плотность прилегания дверцы после установки - уплотнитель должен равномерно сжиматься, иначе защита IP54 будет нарушена
• Храните ключи от замка в надёжном месте - потеря одного ключа затруднит доступ для поверки счётчика
• Для установки в сыром помещении дополнительно проверьте состояние уплотнителя каждые 6–12 месяцев
