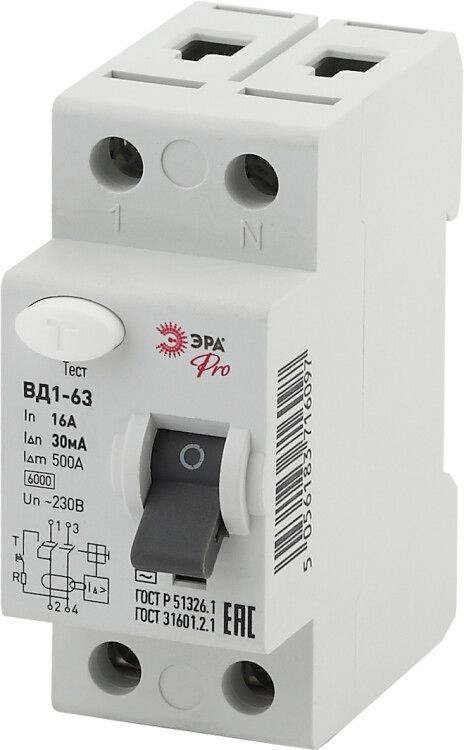

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-26 ВД1-63 1P+N 16А 30мА Pro | Б0031875 ЭРА

Выключатель дифференциального тока (УЗО) ВД1-63 1P+N 16А 30мА от бренда ЭРА предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Этот УЗО работает без внешнего питания, надёжно отключает цепь при появлении опасного тока утечки и монтируется на стандартную DIN-рейку.

Назначение и область применения

УЗО ВД1-63 1P+N 16А 30мА защищает от поражения электрическим током при случайном контакте с оголёнными проводами или повреждённой изоляцией. Он не защищает от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели. Применяется в жилых домах, офисах, на производстве: для групп розеток, освещения, бытовой техники, особенно там, где есть повышенная влажность - ванные комнаты, кухни, подвалы.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Дифференциальный ток: 30 мА - чувствительность к утечке; при превышении этого значения УЗО отключается за доли секунды;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовых сетей);
• Номинальное напряжение: 230 В - предназначено для однофазных сетей 220–240 В;
• Количество полюсов: 1+N - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от грозовых разрядов;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - требует установки внутри щита;
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров;
• Монтаж: на DIN-рейку шириной 2 модуля (35 мм); глубина монтажа - 66 мм;
• Рабочая температура: от –25C до +40C - подходит для установки в неотапливаемых помещениях, но не на улице;
• Частота: 50 Гц - для стандартных сетей России и стран СНГ.

Совместимость и монтаж

УЗО ВД1-63 1P+N 16А 30мА устанавливается на DIN-рейку в распределительном щите. Подключение: входные провода - сверху, выходные - снизу. Обязательно подключать фазу и ноль через УЗО - нельзя использовать его только на фазу. Для правильной работы требуется наличие заземления в сети. Совместим с любыми автоматическими выключателями на 16 А и ниже, установленными перед ним по току. Не рекомендуется ставить несколько УЗО последовательно - возможны ложные срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50807-2009 и МЭК 61009-1. Номинальное напряжение изоляции Ui = 230 В обеспечивает безопасную работу в бытовых сетях. Отсутствие собственного энергопотребления делает его работоспособным даже при отключении основного питания. Высокая механическая износостойкость гарантирует долгую службу при многократных срабатываниях.

Преимущества

• Быстрое отключение при утечке - менее 0,3 секунды - снижает риск травмы;
• Отключение обоих проводов (1+N) исключает опасность остаточного напряжения на нуле;
• Не требует внешнего питания - работает всегда, даже при аварийном отключении сети;
• Подходит для большинства бытовых и промышленных применений с переменным током;
• Надёжная конструкция от бренда ЭРА - проверена в условиях массового использования.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем;
• Работает только с переменным током утечки (тип AC) - не подходит для цепей с постоянным током или импульсными нагрузками (например, ИБП, светодиодные драйверы с выпрямителем);
• IP20 - запрещена установка вне закрытого щита, в сырых местах или на улице;
• Не рекомендовано использование в системах TN-C - необходимо преобразование в TN-S или TN-C-S с отдельным PE-проводом;
• При температуре ниже –25C или выше +40C возможны отказы в работе.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины;
• Автоматическое отключение при пробое изоляции в холодильнике или микроволновой печи;
• Обеспечение безопасности в мастерских с металлическими станками и инструментами;
• Установка в этажных щитках многоквартирных домов для защиты квартирных линий.

Практические советы

• Перед установкой проверьте целостность изоляции всех проводов - УЗО не спасёт от повреждённой проводки;
• После монтажа нажмите кнопку «Тест» - устройство должно отключиться. Если нет - проверьте подключение;
• Проверяйте работу УЗО ВД1-63 1P+N 16А 30мА ежемесячно кнопкой тестирования - это продлевает срок службы и гарантирует готовность;
• Выбирайте УЗО с номиналом тока 16 А только для линий, рассчитанных на этот же ток - не используйте его на мощных нагревателях или кондиционерах;
• При установке в старый щит убедитесь, что ширина свободного места - минимум 2 модуля (35 мм) и глубины хватит на 66 мм.
