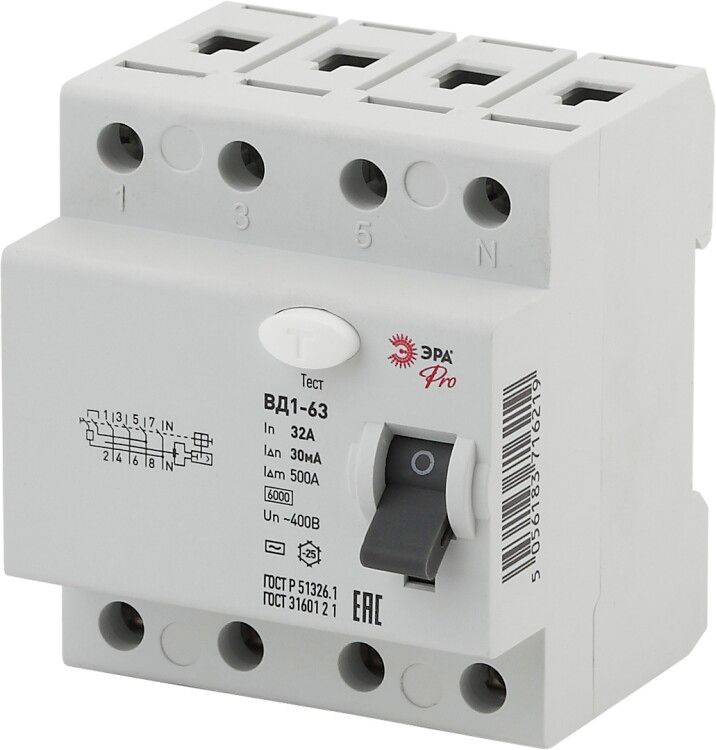

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 3P+N/4P 32А 30мА NO-902-40 от бренда ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжное эл-механическое УЗО работает без внешнего питания и подходит для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

УЗО эл-механическое ВД1-63 3P+N/4P 32А 30мА NO-902-40 реагирует только на дифференциальный ток - то есть на разницу между током в фазе и нуле, которая возникает при утечке через человека или повреждённую изоляцию. Он не защищает от перегрузок или коротких замыканий - для этого нужны автоматические выключатели. Применяется в сетях переменного тока 400 В, где важна безопасность: жилые дома, офисы, производственные помещения, мастерские, кухни, ванные комнаты, насосные станции и другие места с повышенной влажностью или риском контакта с металлическими корпусами оборудования.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует нормам безопасности для защиты человека.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на постоянный или импульсный.
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 230/400 В.
• Количество полюсов: 4P (3 фазы + N) - обеспечивает отключение всех проводников одновременно, включая ноль.
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Импульсная устойчивость: 0.25 кА - выдерживает кратковременные скачки тока до 250 А.
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли; требует установки внутри закрытых щитов.
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами указанного сечения.
• Рабочая температура: от -25C до +40C - подходит для помещений с обычным климатом, не предназначен для улицы или холодных складов ниже -25C.
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке (около 72 мм).
• Глубина монтажа: 66 мм - требуется свободное пространство в щите для удобного подключения и работы рычага.
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных распределительных щитов.

Совместимость и монтаж

УЗО эл-механическое ВД1-63 3P+N/4P 32А 30мА NO-902-40 устанавливается на DIN-рейку в щитке рядом с автоматическими выключателями. Подключаются три фазы (L1, L2, L3) и нулевой провод (N) - важно не путать вход и выход, так как ноль проходит через устройство целиком. Нельзя использовать с системами TN-C, где PEN-провод совмещён - требуется переход на TN-S или TN-C-S. Для правильной работы необходимо, чтобы все провода были плотно затянуты в клеммах (сечение 1–25 мм2), и не допускалось соединение нескольких проводов в одной клемме. Монтаж выполняется при отключённом питании.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, которые регламентируют безопасность дифференциальных выключателей. Отключение происходит менее чем за 0,3 секунды при достижении порога 30 мА. Конструкция исключает самопроизвольное включение после срабатывания - рычаг остаётся в положении “OFF” до ручного возврата. Устройство не требует внешнего питания, поэтому сохраняет работоспособность даже при отключении электросети.

Преимущества

• Эл-механическая конструкция - не зависит от наличия напряжения в сети, работает даже при обрыве нуля или аварийном отключении питания.
• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения.
• Надёжное отключение при малых утечках - 30 мА соответствует уровню, при котором человек ещё может самостоятельно освободиться от тока.
• Полное отключение нуля - снижает риск остаточного потенциала на оборудовании после срабатывания.
• Подходит для многоквартирных домов и объектов с несколькими группами потребителей - можно применять как общее УЗО перед групповыми автоматами.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем на 32 А.
• Работает только с переменным током утечки (AC); не реагирует на постоянный ток (DC) или импульсные утечки - не подходит для систем с преобразователями частоты, солнечными панелями или ИБП без дополнительной защиты.
• IP20 - нельзя устанавливать во влажных местах вне щита, в уличных шкафах или ванных комнатах без дополнительной герметизации.
• Не рекомендовано использование в условиях температур ниже -25C - возможна потеря чувствительности или отказ.
• Не применяется в системах TN-C - требует отдельного PE-провода и разделения PEN на PE и N.

Примеры использования

• Общее УЗО на вводе в квартиру или дом с последующей группировкой по комнатам (кухня, ванная, розетки).
• Защита группы розеток в гараже или мастерской, где используются переносные инструменты.
• Щит на производстве - защита трёхфазных станков, насосов, компрессоров с металлическим корпусом.
• Системы освещения в подвалах, лифтовых холлах, коридорах - там, где возможно прикосновение к проводке или светильникам.

Практические советы

• Выбирая УЗО, проверьте, что номинальный ток автомата (например, 32 А) равен или меньше номинала УЗО - в данном случае они совпадают, что правильно.
• При установке в щитке оставьте минимум 10–15 мм свободного пространства вокруг устройства для доступа к рычагу и вентиляции.
• Проверяйте работу УЗО ежемесячно кнопкой “T” (Test) - она моделирует утечку и должна вызывать отключение.
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию проводов, наличие параллельных заземлений или неисправные приборы.
• Не используйте этот УЗО вместо дифавтомата - он не заменяет функцию автоматического выключателя.
• При замене старого УЗО убедитесь, что новое имеет ту же ширину (4 модуля) и аналогичный тип тока утечки (AC).
