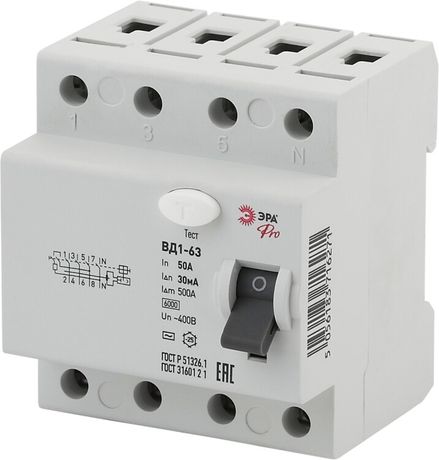

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-52 ВД1-63 3P+N 50А 30мА Pro | Б0031891 ЭРА

Выключатель дифференциального тока (УЗО) ЭРА ВД1-63 NO-902-52 - устройство для защиты людей от удара током и предотвращения пожаров из-за утечек электричества. Подходит для установки в распределительных щитах с DIN-рейкой, работает в сетях 400 В переменного тока. Номинальный ток 50 А, чувствительность 30 мА.

Назначение и область применения

УЗО ЭРА ВД1-63 NO-902-52 защищает от поражения электрическим током при прикосновении к оголённым проводам или повреждённой изоляции. Также предотвращает пожары, вызванные утечками тока на землю - например, при пробое изоляции в оборудовании или намокании кабеля. Устройство не защищает от перегрузок или коротких замыканий - для этого требуется отдельный автоматический выключатель.

Подходит для использования в жилых домах, офисах, производственных помещениях, на объектах с мощными трёхфазными нагрузками: станках, насосах, конвейерах, системах вентиляции. Особенно актуально там, где есть повышенная опасность поражения током - ванные комнаты, кухни, мастерские, бассейны.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Дифференциальный ток: 30 мА - порог срабатывания; при утечке выше этого значения УЗО отключится за доли секунды;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на постоянный или импульсный;
• Напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В с нулём (4P);
• Количество полюсов: 4 - три фазы + ноль, все одновременно отключаются при срабатывании;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины (при наличии совмещённого автомата);
• Импульсная устойчивость: 0.25 кА - выдерживает кратковременные скачки тока, например, от грозовых разрядов;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита;
• Ширина: 4 модуля (72 мм) - занимает место на DIN-рейке, соответствует стандарту IEC 60898;
• Глубина монтажа: 66 мм - важно учитывать при проектировании глубины щита;
• Рабочая температура: от –25C до +40C - не предназначен для открытого монтажа на улице или в необогреваемых помещениях зимой;
• Сечение провода: 1–25 мм2 - можно подключить медные провода от 1 до 25 квадратных миллиметров;
• Частота: 50 Гц - только для сетей с промышленной частотой;
• Номинальное напряжение изоляции: 400 В - обеспечивает надёжную изоляцию между токоведущими частями;
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (пыль, конденсат в норме).

Совместимость и монтаж

УЗО ЭРА ВД1-63 NO-902-52 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы необходимо подключение всех четырёх проводов: L1, L2, L3 и N. Ноль обязательно должен проходить через УЗО - иначе защита не будет работать. Отдельно следует установить автоматический выключатель на 50 А перед УЗО для защиты от перегрузок и КЗ.

Не рекомендуется использовать в цепях с постоянным током, импульсными нагрузками (например, частотные преобразователи) или при наличии значительных помех - УЗО типа AC не реагирует на них. Подключение выполняется согласно схеме на корпусе устройства. Максимальное сечение проводов - 25 мм2, меньшие сечения (до 1 мм2) также поддерживаются.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Продукция сертифицирована для использования в России и странах ЕАЭС. Конструкция не содержит элементов, требующих внешнего питания - работает исключительно за счёт дифференциального тока, что делает её надёжной даже при отключении сети.

Преимущества

• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения;
• Нет собственного энергопотребления - не влияет на расход электроэнергии;
• Чёткий визуальный индикатор положения контактов - легко определить, включен ли прибор;
• Совместим с большинством стандартных щитов и автоматических выключателей других производителей;
• Проверенная технология производства - серия ВД1-63 используется в России более 15 лет.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательна установка совмещенного автомата;
• Только тип AC - не реагирует на постоянный ток утечки (например, от выпрямителей, LED-драйверов, солнечных панелей);
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (например, в бане, на улице, в подвале с сыростью);
• Не предназначено для работы при температуре ниже –25C - возможны отказы в холодных условиях;
• Не подходит для цепей с высоким уровнем гармоник или частотными преобразователями - риск ложных срабатываний.

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновкой и кофе-машиной;
• Щитовая на производстве: питание трёхфазного станка с металлообработкой;
• Общий входной УЗО в квартире после счётчика, перед групповыми автоматами;
• Система освещения и розеток в гараже с верстаком и сварочным аппаратом;
• Цепь насоса для системы водоснабжения в частном доме.

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы номинальный ток автомата был равен или меньше 50 А - иначе возможна перегрузка;
• При монтаже в щите учтите глубину 66 мм - не забудьте оставить место для проводов и других устройств;
• После установки нажмите кнопку «Тест» - УЗО должно отключиться. Проверяйте эту функцию ежемесячно;
• Если в цепи есть оборудование с высокой утечкой (например, старые нагреватели), возможно, стоит выбрать УЗО на 100 мА вместо 30 мА - чтобы избежать ложных срабатываний;
• Для комплексной защиты используйте УЗО в паре с автоматическим выключателем - так получается полноценная система защиты от всех видов аварий.
