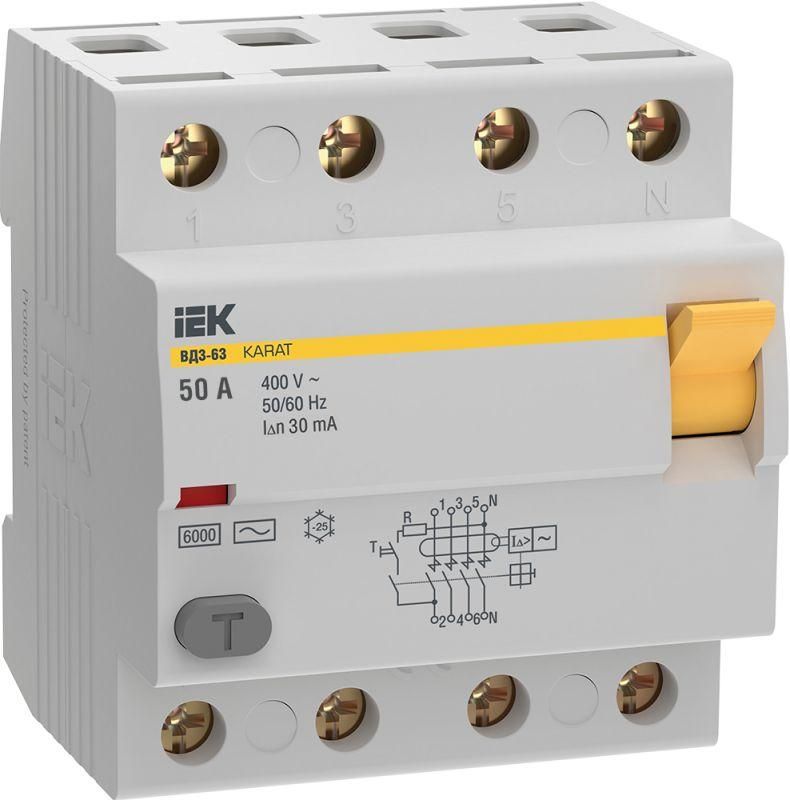

Выключатель дифференциальный (УЗО) ВД3-63 4P 50А 30мА 6кА тип АС KARAT | MDV20-4-050-030 IEK

Выключатель дифференциальный (УЗО) ВД3-63 4P 50А 30мА 6кА тип AC от бренда IEK - устройство для защиты людей и оборудования от поражения электрическим током при утечке тока в сетях до 400 В. Применяется в составе щитов распределения в жилых, коммерческих и промышленных зданиях. Артикул mdv20-4-050-030 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 4P 50А 30мА 6кА тип AC защищает от поражения током при утечке более 30 мА - например, при повреждении изоляции проводов, контакте человека с токоведущими частями или неисправности бытовой техники. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Подходит для установки в трёхфазных сетях с нулём (TN-S, TN-C-S), где требуется одновременное отключение всех фаз и нуля. Часто используется в щитах квартир, офисов, производственных участков, строительных площадках и на объектах с повышенной опасностью.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 415 В (изоляционное)
• Номинальный ток: 50 А - максимальный постоянный ток, который может проходить через устройство без срабатывания
• Количество полюсов: 4 - три фазы + ноль, все отключаются одновременно
• Номинальный ток утечки: 30 мА - чувствительность к утечкам; сработает при превышении этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для бытовых и промышленных сетей)
• Отключающая способность: 6 кА - способность выдерживать кратковременный ток КЗ без выхода из строя (не отключает КЗ!)
• Ширина по модулю: 4 М - занимает 4 стандартных модуля на DIN-рейке (72 мм)
• Подключение кабелей: до 50 мм2 - позволяет использовать толстые медные жилы
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Рабочий диапазон температур: от -25C до +45C - подходит для холодных помещений и теплых щитовых
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 4P 50А 30мА 6кА тип AC монтируется на DIN-рейку шириной 35 мм, как стандартные автоматы. Для правильного подключения необходимо:

• Подключить входные провода (L1, L2, L3, N) снизу, выходные - сверху (по стандарту IEC)
• Не допускать перекрёстного подключения фаз и нуля - ноль должен идти только на вывод N
• Обязательно использовать отдельную нулевую шину после УЗО - нельзя объединять рабочий ноль с защитным PE
• Проверить соответствие сечения кабеля: максимум 50 мм2 - для больших сечений потребуется переходник или другое решение

Устройство работает без внешнего питания - электромеханический принцип обеспечивает надёжность даже при обрыве нуля или просадке напряжения.

Безопасность и стандарты

Выключатель дифференциальный (УЗО) ВД3-63 4P 50А 30мА 6кА тип AC соответствует требованиям ГОСТ Р 51326.1–99 и международному стандарту IEC 61008-1. Сертифицирован для использования в системах TN-S и TN-C-S. Наличие класса AC гарантирует срабатывание при синусоидальных токах утечки - наиболее распространённом типе в бытовых и промышленных сетях. Не применяется там, где возможны импульсные или постоянные токи утечки (например, с источниками бесперебойного питания или частотными преобразователями).

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, работает даже при обрыве нуля
• Высокая отключающая способность (6 кА) - сохраняет целостность при аварийных режимах
• Чёткое 4-полюсное исполнение - полностью отключает все фазы и ноль, исключает риск оставления одного провода под напряжением
• Совместимость с сериями KARAT - легко интегрируется в щиты с другими автоматами IEK
• Долгий срок службы - 15 лет при нормальной нагрузке и условиях

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• Только тип AC - не реагирует на постоянные или импульсные токи утечки (нельзя применять с ИБП, светодиодными драйверами, регуляторами скорости двигателей)
• IP20 - запрещено устанавливать вне закрытого щита, особенно во влажных помещениях (баня, улица, подвал без гидроизоляции)
• Не рекомендован для цепей с высоким уровнем естественной утечки (например, старые проводки с многочисленными ответвлениями)
• Максимальный ток 50 А - не подходит для мощных нагревательных установок выше 11 кВт в трёхфазной сети

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток на кухне и в ванной
• Производственный участок с трёхфазными станками - предотвращение удара током при пробое корпуса
• Строительная площадка - временные щиты с питанием от генератора
• Офисный комплекс - защита серверной комнаты и групп освещения
• Автомобильный сервис - подъёмники и зарядные станции

Практические советы

• Перед первым включением всегда проверяйте кнопку «Тест» - она должна вызывать срабатывание
• При установке в щите с несколькими УЗО - используйте координацию по времени (селективность): основной УЗО - 100 мА, групповые - 30 мА
• Не подключайте ноль от другого УЗО - каждый УЗО должен иметь свою нулевую шину
• При использовании с частотными преобразователями или LED-светильниками выбирайте тип A или B - этот УЗО не подойдёт
• При монтаже в холодном помещении - убедитесь, что температура не опускалась ниже -25C до включения
• При замене - проверьте, чтобы новый УЗО имел ту же отключающую способность (6 кА) и тип тока (AC)
