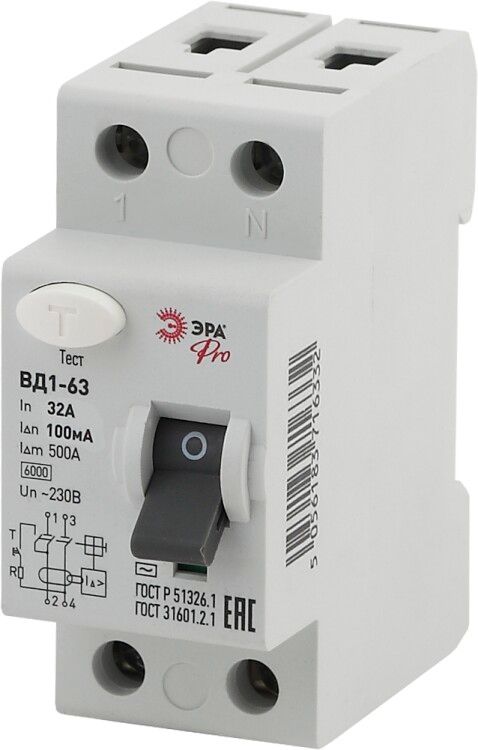

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-58 ВД1-63 1P+N 32А 100мА Pro | Б0031897 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 1P+N/2P 32А 100мА от бренда ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжное эл-механическое УЗО работает без внешнего питания и подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

УЗО эл-механическое ВД1-63 1P+N/2P 32А 100мА защищает от поражения электрическим током при прикосновении к оголённым проводам или повреждённой изоляции. Также оно снижает риск возгорания, вызванного утечками тока на землю - например, при старой проводке, намокшей изоляции или неисправных приборах. Подходит для групповой защиты вводных линий, кухонь, ванных комнат, гаражей и производственных участков с повышенной влажностью. Не заменяет автоматические выключатели - используется совместно с ними для комплексной защиты.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без срабатывания
• Дифференциальный ток: 100 мА - срабатывает при утечке более 100 миллиампер
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей)
• Напряжение: 230 В - рассчитано на однофазную сеть 220–240 В
• Отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6 тысяч ампер
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль
• Частота: 50 Гц - оптимизировано для российских сетей
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри щита
• Поперечное сечение провода: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров
• Ширина: 2 модуля - занимает два места на DIN-рейке
• Глубина монтажа: 66 мм - требуется место в щите глубиной минимум 66 мм
• Рабочая температура: -25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Импульсная устойчивость: 0.25 кА - выдерживает кратковременные скачки напряжения
• Номинальное импульсное выдерживаемое напряжение: 0 кВ - не предназначен для защиты от грозовых перенапряжений

Совместимость и монтаж

УЗО эл-механическое ВД1-63 1P+N/2P 32А 100мА монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно: - подключать фазу и ноль строго к соответствующим клеммам (обозначены L и N); - не допускать перекрёстного соединения с другими УЗО или автоматами; - после монтажа проверять работоспособность кнопкой «Тест». Не рекомендуется устанавливать без автоматического выключателя на входе - УЗО не защищает от перегрузок и коротких замыканий. Совместим с любыми автоматами класса B, C, D номиналом до 32 А.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1-2019 и IEC 61009-1. Применяется в системах TN-S и TN-C-S. Отличается высокой отказоустойчивостью благодаря эл-механической конструкции - не зависит от наличия напряжения в сети, поэтому остаётся работоспособным даже при обрыве нуля. Нет внутренней электроники, что исключает выход из строя из-за помех или перепадов напряжения.

Преимущества

• Эл-механическая схема - работает без батареек и внешнего питания
• Высокая долговечность - механический ресурс выше, чем у электронных аналогов
• Надёжное отключение при малых утечках - чувствительность 100 мА обеспечивает защиту жизни
• Подходит для вводных УЗО - идеально для защиты всей квартиры или дома
• Простота диагностики - сработало? Проверьте изоляцию, а не устройство

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно используйте с автоматическим выключателем
• Не реагирует на постоянный ток утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами
• IP20 - нельзя устанавливать во влажных местах вне щита (например, в бане или на улице)
• Не предназначен для защиты оборудования - только для безопасности людей
• Нулевой провод не должен быть разъединён после УЗО - нарушение схемы приведёт к ложным срабатываниям

Примеры использования

• Защита группы розеток в ванной комнате
• Общее УЗО на вводе в квартире перед всеми автоматами
• Щит на даче с деревянными стенами - снижает риск пожара от утечек
• Цех с металлообрабатывающими станками - где возможны пробои корпуса
• Освещение в подвале с высокой влажностью

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (32 А) соответствует нагрузке вашей группы
• При использовании нескольких УЗО - применяйте селективные (время срабатывания 0,3 с), чтобы избежать массового отключения
• Проверяйте работу кнопкой «Тест» хотя бы раз в месяц
• При частых ложных срабатываниях - проверяйте изоляцию проводов, особенно в старых домах
• Не экономьте на сечении проводов - для 32 А используйте минимум 4 мм2 меди
• При монтаже в щит с ограниченной глубиной - учтите, что УЗО эл-механическое ВД1-63 1P+N/2P 32А 100мА требует 66 мм свободного пространства
