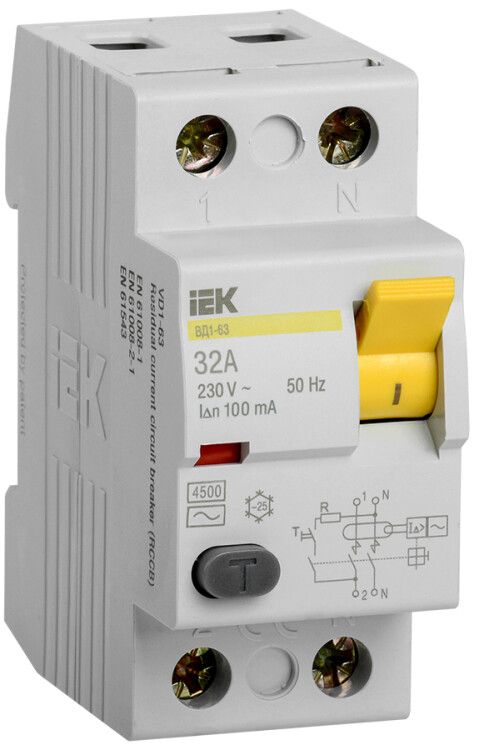

Выключатель дифференциальный (УЗО) ВД1-63 KARAT 2п 32А 100мА тип AC IEK MDV10-2-032-100

Выключатель дифференциального тока (УЗО) 2 полюса 32 А 100 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот УЗО работает без внешнего питания, надёжно отключает цепь при появлении опасного тока утечки и совместим с DIN-рейкой. Артикул mdv10-2-032-100 относится к серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 32 А 100 мА тип AC ВД1-63 защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Он не защищает от перегрузок или коротких замыканий - эти функции должны обеспечивать автоматические выключатели. Применяется в жилых, общественных и производственных помещениях: кухни, ванные комнаты, мастерские, станционные щитовые, где есть риск утечки тока на землю через человека или оборудование.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальный ток утечки: 100 мА - чувствительность срабатывания; при утечке выше этого значения УЗО отключается;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от бытовых приборов); не сработает на постоянный ток;
• Номинальное напряжение: 230 В - предназначено для однофазных сетей 220–240 В;
• Количество полюсов: 2 - отключает фазу и ноль одновременно;
• Отключающая способность при КЗ: 3 кА - способность выдержать кратковременную перегрузку при коротком замыкании;
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока (например, от молнии или запуска двигателей);
• Ширина по модулям: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый);
• Глубина монтажа: 74 мм - требует свободного места в щите;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого размера;
• Частота: 50 Гц - для сетей России и стран СНГ;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги - устанавливать только внутри закрытых щитов;
• Диапазон температур: от -25 C до +40 C - допустимый интервал работы в помещении;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью установки в неотапливаемых помещениях;
• Срок службы: 15 лет - при правильной эксплуатации и условиях;
• Способ монтажа: на DIN-рейку - стандартный способ для распределительных щитов.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 32 А 100 мА тип AC ВД1-63 устанавливается на DIN-рейку шириной 35 мм. Подключение выполняется к верхним и нижним клеммам: вход - сверху, выход - снизу. Обязательно соблюдайте полярность: фаза и ноль подключаются строго к соответствующим контактам. Для надёжности используйте кабель сечением до 35 мм2. Не рекомендуется использовать с многожильными проводами без наконечников - они могут плохо затянуться. УЗО не требует подключения к сети для своей работы - механизм срабатывает исключительно за счёт дифференциального тока.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствует международным нормам безопасности для устройств защитного отключения. Сертифицирован для использования в системах TN-S и TN-C-S. Не применяется в IT-системах без дополнительных мер контроля.

Преимущества

• Не требует внешнего питания - работает автономно, даже при отключении электросети;
• Высокая механическая износостойкость - рассчитан на более чем 10 000 операций включения/отключения;
• Надёжное срабатывание при 100 мА - оптимальная чувствительность для защиты от поражения током в быту и на производстве;
• Совместим со всей серией KARAT - легко комбинируется с автоматическими выключателями того же бренда;
• Фиксация на DIN-рейке с механическим замком - не выпадает при вибрациях.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем на 32 А;
• Работает только с переменным током утечки (тип AC) - не подходит для цепей с постоянным током (например, солнечные панели, ИБП);
• IP20 - нельзя устанавливать во влажных местах вне щита (бани, улица, подъезды);
• Не рекомендуется применять в сетях с высоким уровнем помех (частотные преобразователи, мощные светодиодные драйверы) - возможны ложные срабатывания;
• При использовании в цепях с длинными кабелями (более 100 м) возможен рост естественной утечки - проверьте суммарную утечку всех подключённых приборов.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при работе фена или стиральной машины;
• Щитовая на производстве - защита станков, насосов, конвейеров с металлическим корпусом;
• Общедомовой щит - групповое УЗО для нескольких квартир (при условии согласования с энергонадзором);
• Дачный дом - защита освещения и розеток в деревянном строении, где повышен риск пробоя изоляции.

Практические советы

• Выбирая УЗО, всегда проверяйте, что номинальный ток (32 А) соответствует нагрузке и автомату перед ним - не допускайте, чтобы автомат был меньше по току;
• После установки нажмите кнопку «Тест» - она имитирует утечку и должна вызвать отключение. Проверяйте её хотя бы раз в месяц;
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию кабелей, состояние розеток и подключённых приборов;
• При монтаже в щит с несколькими УЗО - используйте селективные (S-типа) устройства на входе, чтобы избежать массового отключения;
• Не подключайте ноль после УЗО к заземлению - это вызовет ложные срабатывания;
• Артикул mdv10-2-032-100 - один из самых распространённых в серии KARAT; при замене берите точно такой же тип - другие модели могут иметь другую чувствительность или класс.
