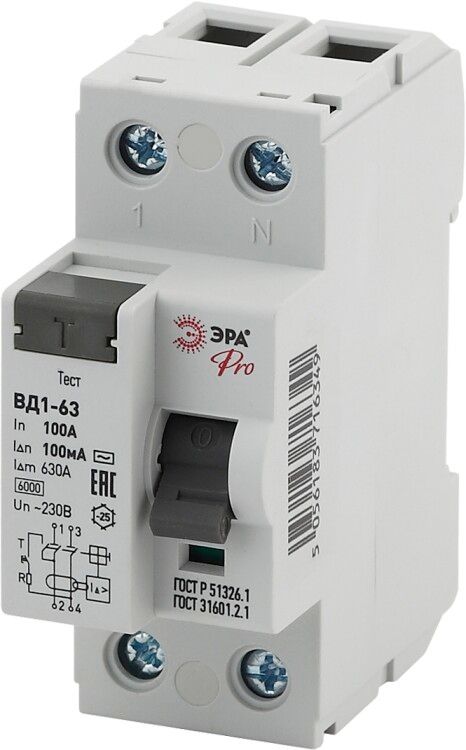

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-59 ВД1-63 1P+N 100А 100мА Pro | Б0031898 ЭРА

Устройство защитного отключения (УЗО) электромеханическое ВД1-63 1P+N 100А 100мА NO-902-59 - это надёжный электромеханический аппарат от бренда ЭРА, предназначенный для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. УЗО не требует внешнего питания и работает даже при отключённой сети.

Назначение и область применения

УЗО электромеханическое ВД1-63 1P+N 100А 100мА NO-902-59 защищает от поражения электрическим током при прикосновении к токоведущим частям - например, при повреждении изоляции провода или корпуса оборудования. Также оно предотвращает пожары, вызванные утечками тока на землю. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов с повышенными требованиями к безопасности. Применяется в цепях с переменным током, где требуется высокая надёжность работы без зависимости от наличия напряжения в сети.

Технические характеристики

• Тип: электромеханическое УЗО (не зависит от внешнего питания)
• Номинальный ток: 100 А - позволяет подключать мощную нагрузку, например, группы розеток, тепловые насосы, электрокотлы
• Дифференциальный ток: 100 мА (0,1 А) - чувствительность к утечкам, достаточная для защиты жизни человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых и промышленных сетей)
• Напряжение: 230 В - рассчитано на однофазные сети
• Количество полюсов: 1+N - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе
• Отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до этой величины
• Импульсная устойчивость: 0,25 кА - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов
• Степень защиты: IP20 - защищено от прикосновения пальцев и крупных предметов, но не от воды и пыли; предназначен для внутренней установки в закрытых щитах
• Поперечное сечение проводов: 1–25 мм2 - совместимо с большинством медных кабелей, используемых в силовых цепях
• Ширина: 2 модуля - занимает два места на DIN-рейке
• Глубина монтажа: 66 мм - важно учитывать при проектировании глубины щита
• Рабочая температура: от –25C до +40C - подходит для установки в неотапливаемых помещениях, но не для улицы
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запылённости (например, в квартире или цехе без постоянного пылевыделения)

Совместимость и монтаж

УЗО ВД1-63 1P+N 100А 100мА NO-902-59 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Обязательно подключать фазу и ноль строго согласно маркировке на устройстве - перепутанные провода нарушают работу защиты. Нельзя использовать с автоматическими выключателями, которые уже имеют встроенную функцию УЗО - такие устройства не комбинируются. УЗО не заменяет автоматический выключатель! Его необходимо устанавливать последовательно с АВ, который обеспечит защиту от перегрузок и коротких замыканий.

Безопасность и стандарты

УЗО соответствует требованиям международных стандартов IEC/EN 61009-1 для устройств защитного отключения. Отключение происходит при достижении дифференциального тока 100 мА - это значение выбрано для баланса между безопасностью и отказоустойчивостью. Механизм срабатывания основан на дифференциальном трансформаторе и не требует внешнего энергопитания, что делает его работоспособным даже при аварийном отключении всей сети.

Преимущества

• Не требует подключения к сети для работы - действует при любом состоянии напряжения, включая полное отключение
• Высокая механическая долговечность - более 50 тысяч операций включения/отключения
• Надёжное отключение при утечках переменного тока - оптимально для бытовых и промышленных систем
• Поддерживает большие токи нагрузки (до 100 А) - подходит для групповой защиты мощных потребителей
• Фиксированная схема 1+N - гарантирует полное отключение обоих проводников, снижает риск остаточного напряжения

Ограничения применения

• Не защищает от постоянного тока утечки - не применяется в цепях с выпрямителями, ИБП, LED-драйверами с DC-выходом
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель перед УЗО
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, уличные щиты) без дополнительной защиты
• Работает только в сетях 230 В - не подходит для трёхфазных систем без специальных решений
• Не рекомендовано применение при температуре ниже –25C - возможны проблемы с механической частью

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновкой и кофе-машиной
• Щитовая защита контура водонагревателя или теплового насоса
• Обеспечение безопасности в мастерской с металлообрабатывающими станками
• Групповое УЗО для всего этажа в многоквартирном доме (при условии правильной селективности с нижестоящими УЗО)

Практические советы

• Выбирая УЗО, проверьте, чтобы номинальный ток (100 А) был равен или выше тока автомата, установленного перед ним - иначе он будет перегружаться
• При монтаже в щите учтите глубину 66 мм - не все модели щитов подходят
• Проверяйте сечение проводов: слишком толстый (более 25 мм2) не войдёт в зажим, слишком тонкий (менее 1 мм2) может плохо контактировать
• После установки всегда нажимайте кнопку «Т» для тестирования - если УЗО не отключается, оно неисправно
• Не устанавливайте несколько УЗО на одну линию без селективности - это может привести к ложным срабатываниям
• Для помещений с высокой влажностью (ванная, бассейн) лучше выбрать УЗО с дифференциальным током 30 мА и степенью защиты IP44+
